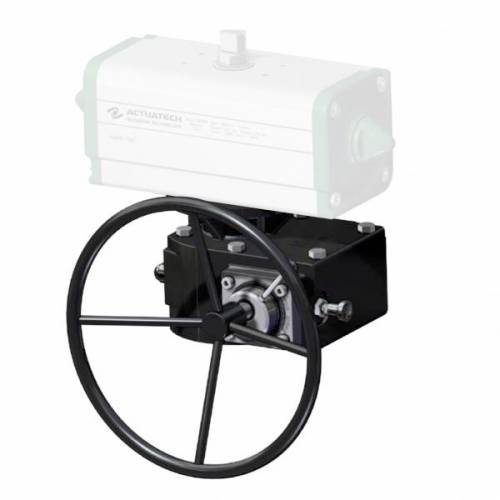

Reducteur debrayable en fonte avec volant

CARACTÉRISTIQUES PRINCIPALES
- Ce réducteur a été conçu pour effectuer une manoeuvre d’urgence sur les vannes commandées par un actionneur pneumatique rotatif 1/4 de tour, en cas de panne ou de perte d'alimentation (air comprimé). Le réducteur est monté entre la vanne et l'actionneur pneumatique. En position débrayée, c’est l'actionneur qui commande directement la vanne. Une fois le réducteur embrayé, cela rend possible la manoeuvre d'urgence en entraînant l'actionneur et donc l’obturateur de la vanne. De plus, il permet toujours de manoeuvrer manuellement la vanne si l'actionneur pneumatique doit être retiré en vue d’un éventuel remplacement ou réparation.
- Indice de protection IP67
- Température de fonctionnement -45°C +150°C

MATÉRIAUX
- Corps : Fonte JS1030
- Roue dentée : Fonte ductile JS1030
- Vis sans fin : Acier C45/AISI 1045
- Arbre : Acier
- Volant : Acier peint

DÉBRAYAGE

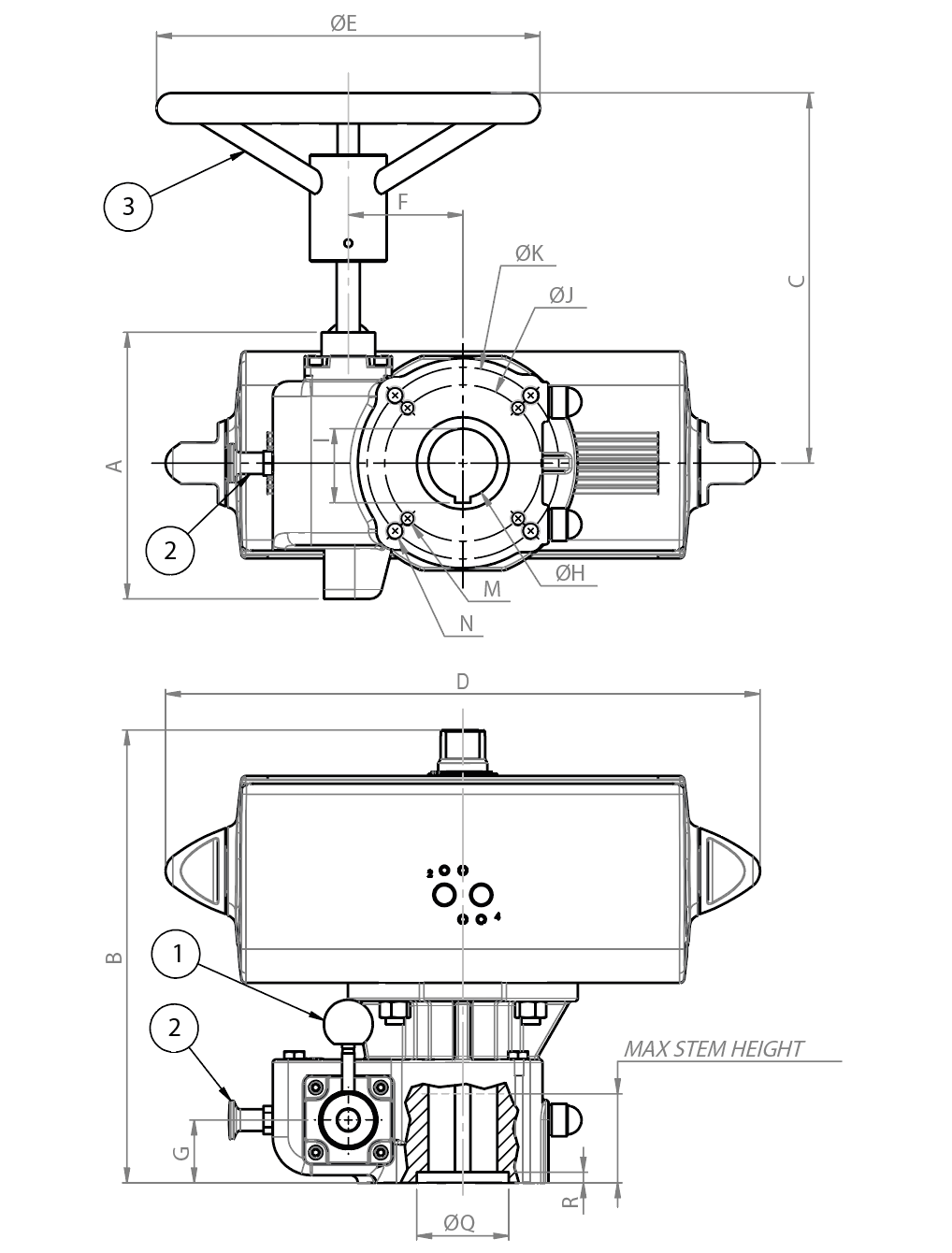

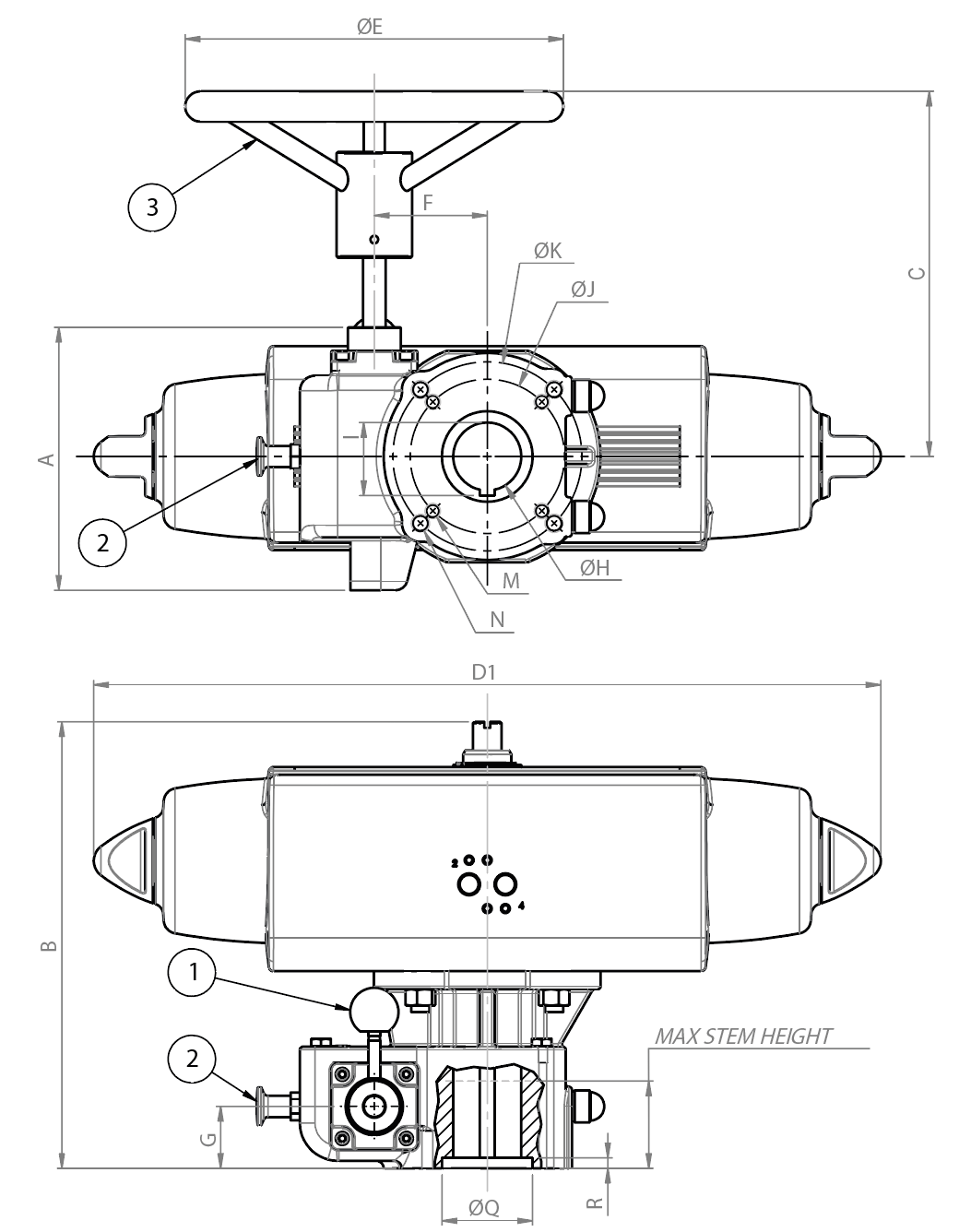

Tirez le bouton (2) vers l'extérieur tout en tournant le levier (1) vers le bas (sens antihoraire) ; puis, relâchez le bouton (2) et vérifiez qu'il revient dans sa position initiale (jusqu'à ce que vous entendiez un clic), à ce stade le levier (1) ne pourra plus tourner, le réducteur est débrayé et le volant (3) tourne au point mort.

EMBRAYAGE
Pour l'embrayage, il est nécessaire de procéder comme décrit précédemment, à la différence qu’il faut tourner le levier (1) de bas en haut (sens horaire) ; à ce stade, le réducteur est embrayé et peut être actionné manuellement avec le volant (3).
