LE POSITIONNEUR EST LIVRÉ NON CALIBRÉ. ACTUATECH S.P.A. N'EST PAS RESPONSABLE DE L'INSTALLATION.

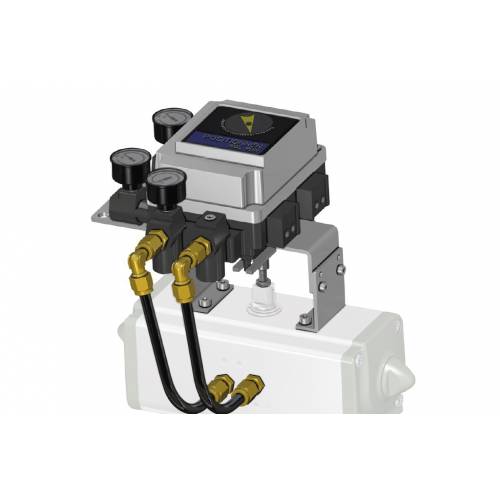

DESCRIPTION Le positionneur pneumatique à came est particulièrement adapté pour l'actionnement proportionnel des actionneurs GD et GS Le positionneur est raccordé à l'actionneur via un support qui est fixé sur l’alésage de l'actionneur. Un signal pneumatique de régulation, donné par : thermostat, viscosimètre, pressostat, etc. est envoyé au positionneur qui, en fonction de la valeur de ce signal, ajuste l'angle d'ouverture ou de fermeture de la vanne. L'action dans le sens horaire ou antihoraire peut être modifiée sans avoir à utiliser de pièces supplémentaires, il suffit de renverser la came interne et d'inverser les connexions vers l'actionneur.

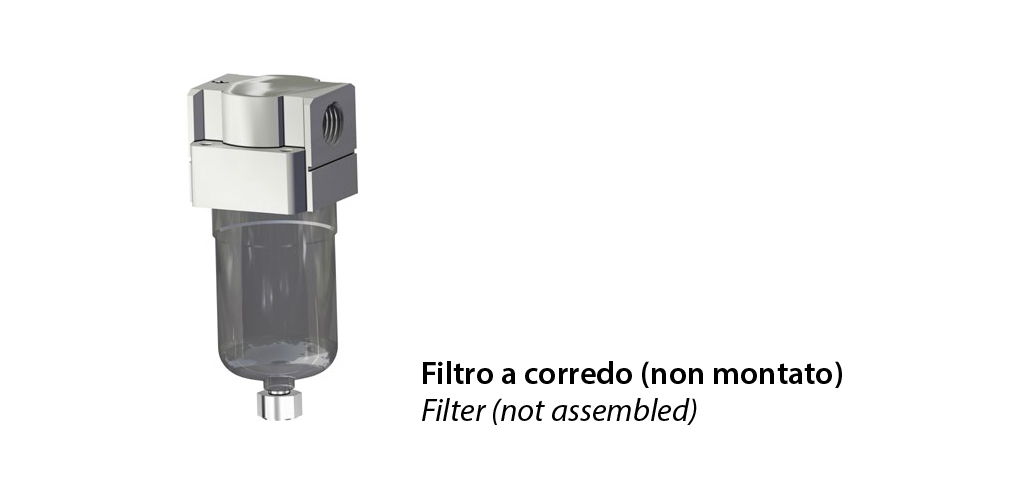

CARACTÉRISTIQUES PRINCIPALES - Alimentation : air non lubrifié et filtré 5μ. - Pression de pilotage : 0,02 - 0,1 MPa (0,2÷1 bar) (3÷15 psi) - 3 manomètres : 2 pour la pression de ligne, 1 pour la pression de commande. - Connexion d’alimentation : 1/4 NPT - Connexion du signal d'entrée : filetage 1/4 " - Indice de protection environnementale : IP65 (conformément à IEC Pub. 60529) - Sensibilité : <0,5 % PE - Linéarité : <± 2 % PE - Consommation d'air : de 5 Nl/min. (P = 1,4 bar) à 11 Nl/min. (P = 4 bar) - Température de fonctionnement : de -20 °C à +80 °C - Versions disponibles sur demande : haute température (-5 °C / +100 °C) - basse température (-30 °C / + 60 °C)
CERTIFICATIONS - Sur demande
SMC - IP5100
REMARQUES Sur demande, les positionneurs pneumatiques et électropneumatiques sont fournis réglés et assemblés à l'aide de tubes en aluminium revêtu et de raccords rapides.
Réglage A = 0 ° - 90 ° : - Pression de commande 0,2 bar : position fermée - Pression de commande 1 bar : position ouverte Réglage D = 90 ° - 0 ° : - Pression de commande 0,2 bar : position ouverte - Pression de commande 1 bar : position fermée
Pour plus d'informations, veuillez consulter le manuel d'utilisation et d'entretien.
