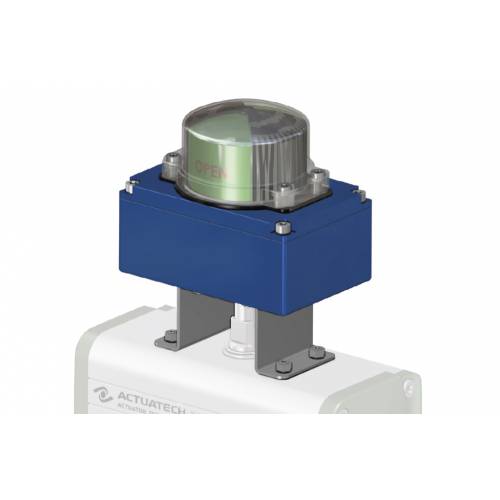

KSSF en aluminium avec indicateur visuel

KSSF en aluminium avec indicateur visuel

CARACTÉRISTIQUES PRINCIPALES
- Conçu pour vérifier facilement la position visuelle et électrique de chaque vanne, y compris depuis de longues distances.
- Construit selon les normes VDI/VDE 3845. (EN15714-3).
- Il peut contenir deux fins de course pour la signalisation à la fois mécanique « SPDT » et de proximité.
- Les cames d'actionnement du fin de course ne peuvent pas déraper car le réglage est assuré par des rainures sur l'arbre d’entraînement, sans avoir besoin de vis de fixation ou d'autres outils.
- Le pré-câblage est effectué avec des bornes numérotées : 6 pour les deux microrupteurs, et des pôles supplémentaires pour un câblage éventuel de l'électrovanne (voir schémas électriques).
- 2 connexions électriques filetées pour presse-étoupe.
- Température de fonctionnement :
de -40 °C à + 80 °C (standard) ;
de -25 °C à +70 °C pour les codes de fins de course « 23 » et « 73 » ;
de -25 °C à +80 °C pour le fin de course « 75 ».
- Indice de protection : IP 67.

MATÉRIAUX
- Corps et couvercle : aluminium moulé sous pression enduit de poudre de polyester*.
- Indicateur : polycarbonate résistant aux UV et auto-extinguible classe V0.
- Arbre : acier inoxydable.
- Vis : acier inoxydable.

* Sur demande, également disponibles en acier inox CF8M.

CERTIFICATIONS
- Déclaration CE de conformité, sur demande.
- Certifié jusqu'à SIL 3

TYPES DE FINS DE COURSE ENFERMES DANS LES BOITIERS KSSB - KSSF

CODE*DESCRIPTION
VERSION
CONNEXION ÉLECTRIQUE
01
Microrupteurs électromécaniques SPDT avec contacts en argent (CHERRY)

Max: 250 Vac 5A -24 Vdc 3A; Min: 250 Vac 50 mA - 24 Vdc 50 mA. (resisive load)
De série
03
Microrupteurs électromécaniques SPTD avec contacts dorés (CHERRY)

Max: 250 Vac 0,1 mA - 30 Vdc 0,5 mA
Sur demande
1FMicrorupteurs électromécaniques DPDT avec contacts argent, (chaque came actionne simultanément 2 microrupteurs SPDT) (CHERRY)

Max: 250 Vac 5A - 24 Vdc 5A; Min: 24 Vdc 50 mA
Sur demande
23Microrupteurs de proximité amplifiés 3 fils NO P+F NBN4 12GM50 E2, PNP

10÷30 Vdc; 200 mA
Sur demande
73Microrupteurs de proximité amplifiés 3 fils PNP NO P+F NBB2 V3 E2,

10÷30 VDC; 100 mA - opereting current 0 - 100 mA
Sur demande
75Microrupteurs de proximité amplifiés IFM IS 5026, 2 fils

5÷36 Vdc; 4÷200 mA
Sur demande
T0Signal analogique 4-20 mA. Alimentation 13÷30 Vcc, linéarité +/- 0,5 % de la pleine échelle. Action directe ou inverse. Logique de processus selon ASIC-CMOS.
Sur demande

* Dans le code du boîtier, l’abréviation correspondant au type de fin de course utilisé figure en 6e et 7e position.

SUPPORT ENTRE ACTIONNEUR ET BOITIER DE FIN DE COURSE
KSSB - KSSF


TYPE DE SUPPORT*
DESCRIPTION

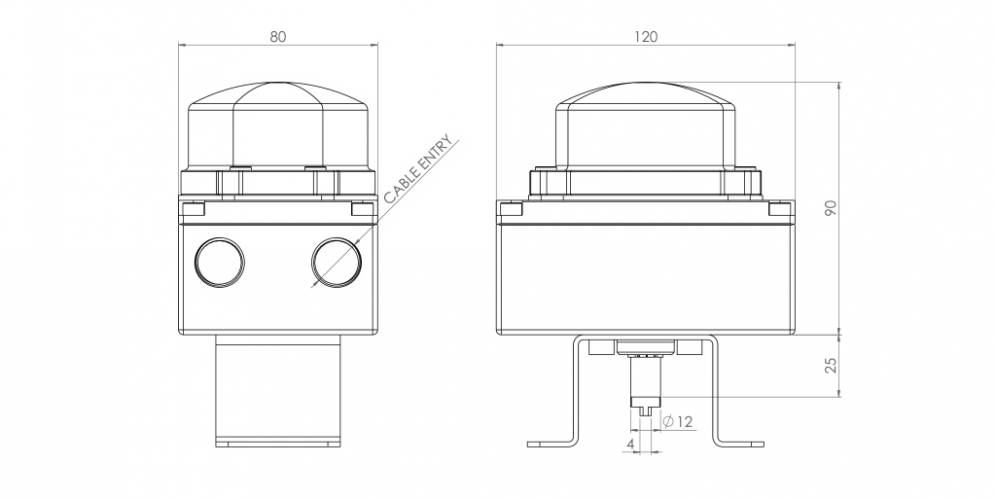

0Support NAMUR 25x50x20* (*20 = hauteur arbre actionneur, cote A sur la figure)
1Support NAMUR 30x80x20* (*20 = hauteur arbre actionneur, cote A sur la figure)
3Support NAMUR 30x80x30* (*30 = hauteur arbre actionneur, cote A sur la figure)
4Support NAMUR 30x80x30* (*30 = hauteur arbre actionneur, cote A sur la figure)
5Support NAMUR 30x130x30* (*30 = hauteur arbre actionneur, cote A sur la figure)

*Le support correspond au dernier caractère du code du boîtier de fin de course. Pour commander uniquement le support, utilisez le code ACTUATECH.

POUR ACTIONNEURS EN ALUMINIUM
MESURE
GD15÷GD120
GS15÷GS60
GD180÷GD960
GS90÷GS480
GD1440÷GD1920
GS720÷GS960
GD2880÷GD8000
GS1440÷GS4000
Code
KCPN1015KCPN1060  KCPN2060  KCPN1A04
Type de support
13  4  5
A (mm)2030  30  30
B (mm)4555  55  55
C (mm)3030  30  30
D (mm)8080  80  130

POUR ACTIONNEURS EN ACIER INOX
MESURE  GD15**÷GD30**
GS15**
GD60
GS30
GD120÷GD960
GS60÷GS480
GD1440÷GD1920
GS720÷GS960
Code
KCPN0015  KCPN1060KCPN2060
Type de support
0  0  34
A (mm)  20  20  3030
B (mm)  4545  5555
C (mm)  25  25  3030
D (mm)  50  50  8080


** Après utilisation de l'interface pour l'actionneur KBVI4015

FILETAGES DU PRESSE-ÉTOUPE DU BOÎTIER
Type de filetage du presse-étoupe***
Description    Remarques
11/2” NPT  SUR DEMANDE
2M 20x1,5  STANDARD

*** Dans le code du boîtier, le type de filetage figure en 8e position.
PRESSE-ÉTOUPES : Non inclus.
