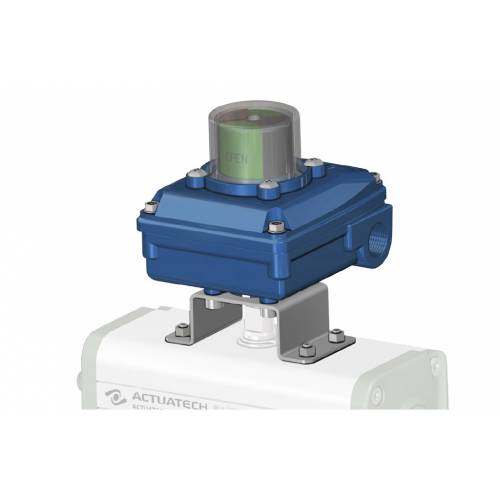

KS1L en aluminium avec indicateur visuel

CARACTÉRISTIQUES PRINCIPALES
- Conçu pour vérifier facilement la position visuelle et électrique de chaque vanne, y compris depuis de longues distances.
- Construit selon les normes VDI/VDE 3845. (EN15714-3)
- Il peut contenir deux fins de course pour la signalisation à la fois mécanique « SPDT » et de proximité.
- Réglage précis des cames grâce au système « nervuré ».
- Bornier à 8 positions.
- 2 connexions électriques filetées pour presse-étoupe.
- Température de fonctionnement standard : -20 °C à + 80 °C (NBR).
- Indice de protection : IP 67.

MATÉRIAUX
- Corps et couvercle : aluminium moulé sous pression à faible teneur en cuivre revêtu d'une double couche de peinture époxy bleue*.
- Indicateur : polycarbonate et ABS.
- Arbre : acier inoxydable.
- Vis : acier inoxydable.

* Sur demande, également disponibles en acier inox CF8M.

CERTIFICATIONS
- Déclaration CE de conformité, sur demande.
-  Version ATEX II 3D, sur demande.
- Certifié jusqu'à SIL 2

TYPES DE FINS DE COURSE ENFERMÉS DANS LES BOÎTIERS KS1L

CODE*	DESCRIPTION	VERSION	CONNEXION ÉLECTRIQUE
M0	Microrupteurs électromécaniques SPDT avec contacts en argent (OMRON SS-5) Max: 250 Vac 3A - 125 Vac 5A - 125 Vdc 0,4A	De série
M1	Microrupteurs électromécaniques SPTD avec contacts dorés (OMRON SS-01) Max: 125 Vac 0.1A - 30 Vdc 0.1A	Sur demande
H1	Microrupteurs de proximité, magnétiques, SPDT, hermétiquement scellés (HAMLIN 59140) Max: 120 Vac 0.18A - 175 Vdc 0.25A	Sur demande
60	Microrupteurs de proximité NAMUR 2 fils P+F SJ 3,5 N, NF, tension nominale 8,2 V, (tension d’utilisation 5÷25 V) EEx ia IIC T6	Sur demande
70	Microrupteurs de proximité NAMUR 2 fils P+F NJ2 V3 N, NF, 8V EEx ia IIC T6	Sur demande
73	Microrupteurs de proximité amplifiés 3 fils PNP NO P+F NBB2 V3 E2, 10÷30 VDC; 100 mA - opereting current 0 - 100 mA	Sur demande
75	Microrupteurs de proximité amplifiés IFM IS 5026, 2 fils 5÷36 Vdc; 4÷200 mA	Sur demande
78	Microrupteurs de proximité NAMUR 2 fils P+F NCB2 V3 NO, NF tension nominale 8,2 V EEx ia IIC T6	Sur demande

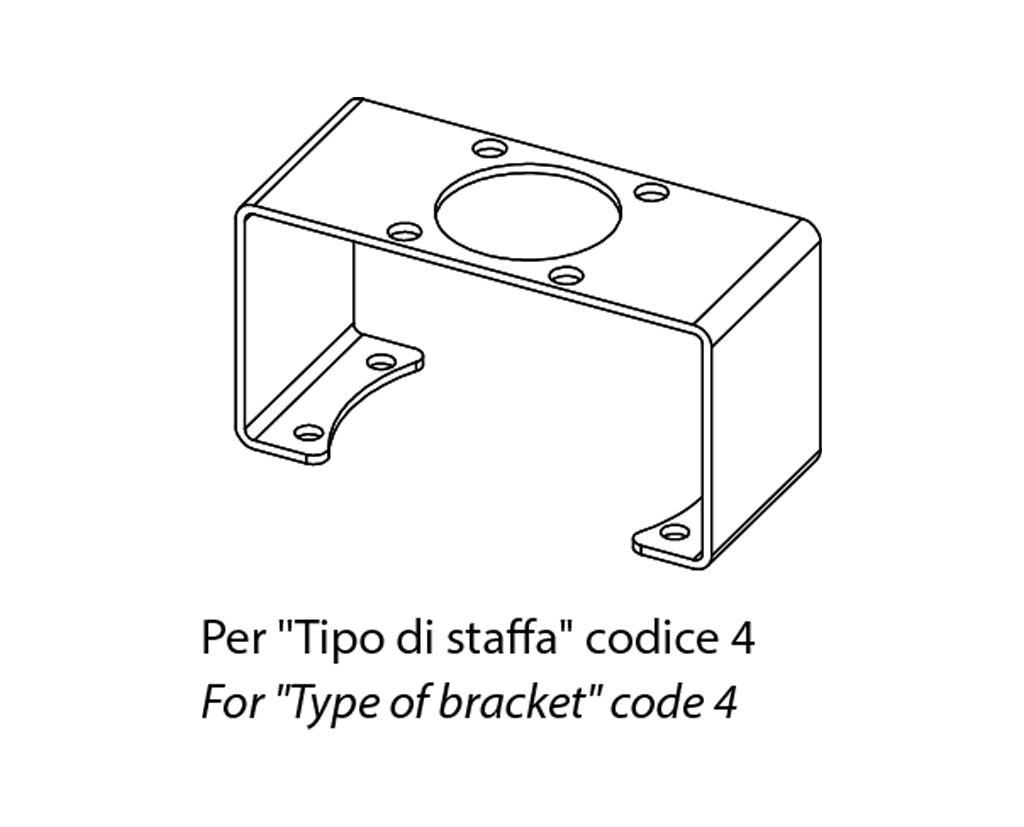

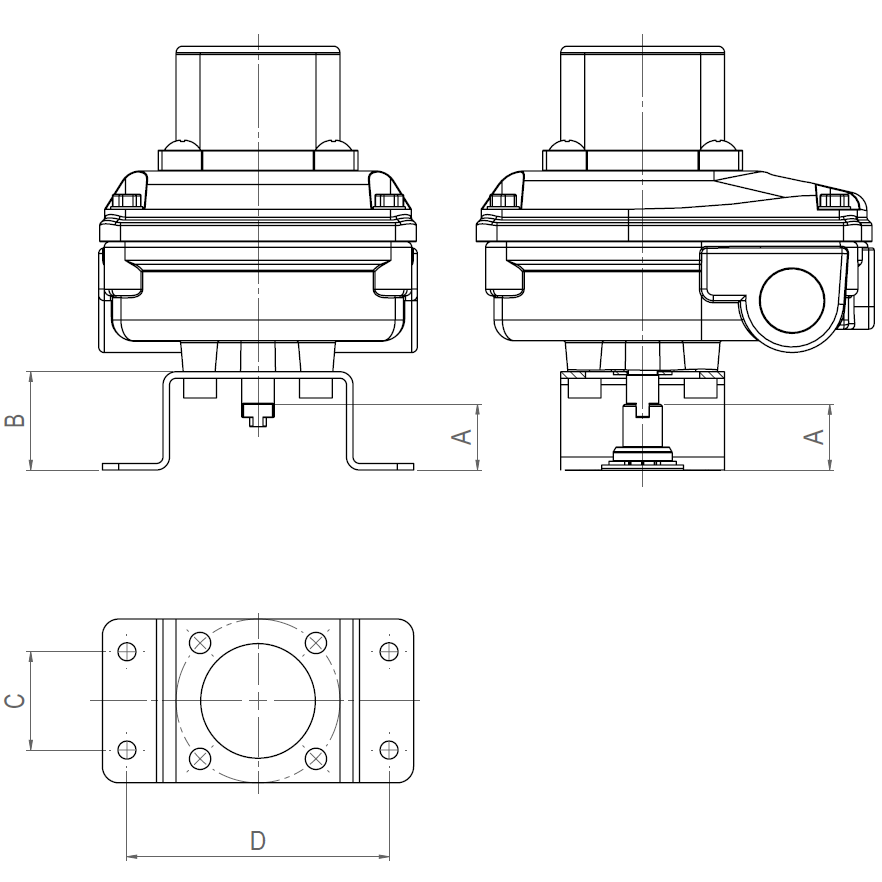

SUPPORT ENTRE ACTIONNEUR ET BOITIER DE FIN DE COURSE
KS1L
