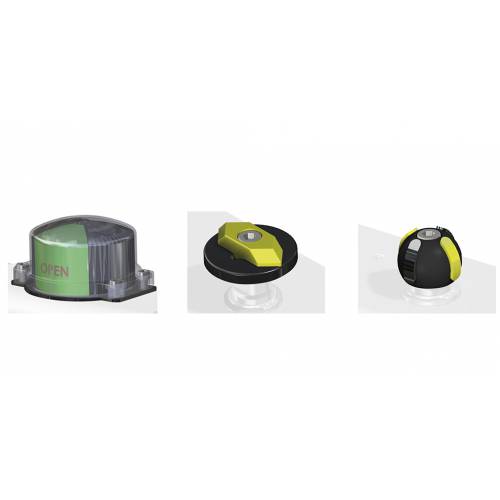

Indicateur visuel de position

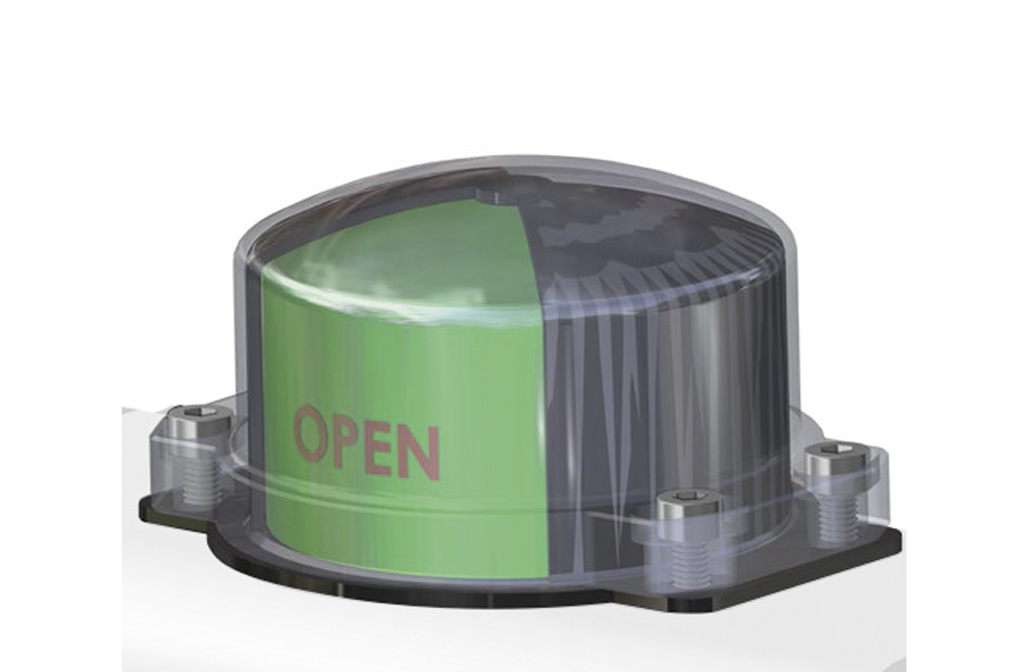

INDICATEUR ROUGE-VERT

DESCRIPTION
Exécution vert/rouge en polycarbonate. Montage direct pour actionneurs suivant VDI/VDE 3845.

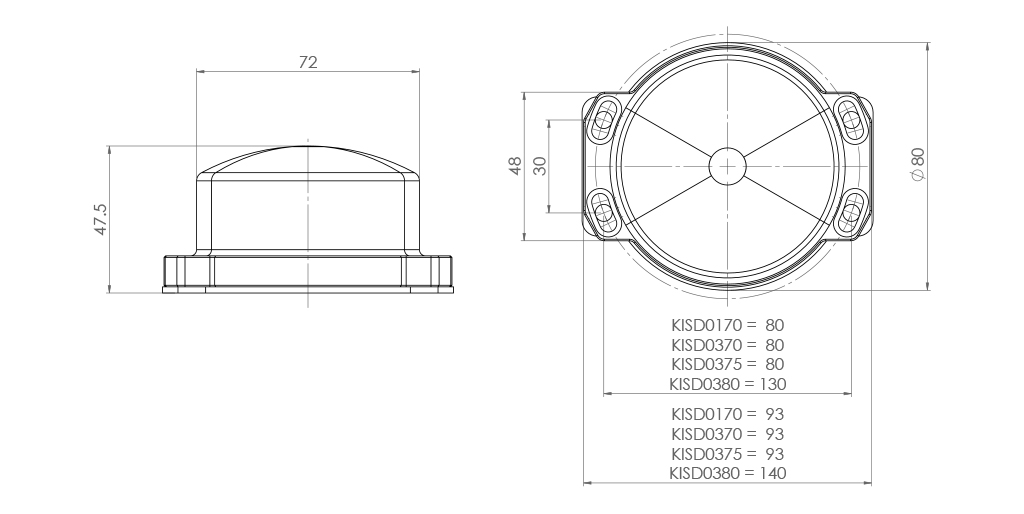

TABLEAU DIMENSIONS indicateur rouge-vert NAMUR
Actionneur

GD15 ÷ GD120

GD180 ÷ GD240
GD360 ÷ GD1920
GD 2880 ÷ GD 8000
ActionneurGS15 ÷ GS60
GS90÷GS240  GS180 ÷ GS960
GS 1440 ÷ GS 4000
CODEKISD0170*
KISD0370  KISD0375  KISD0380

* L'indicateur dépasse de l'actionneur

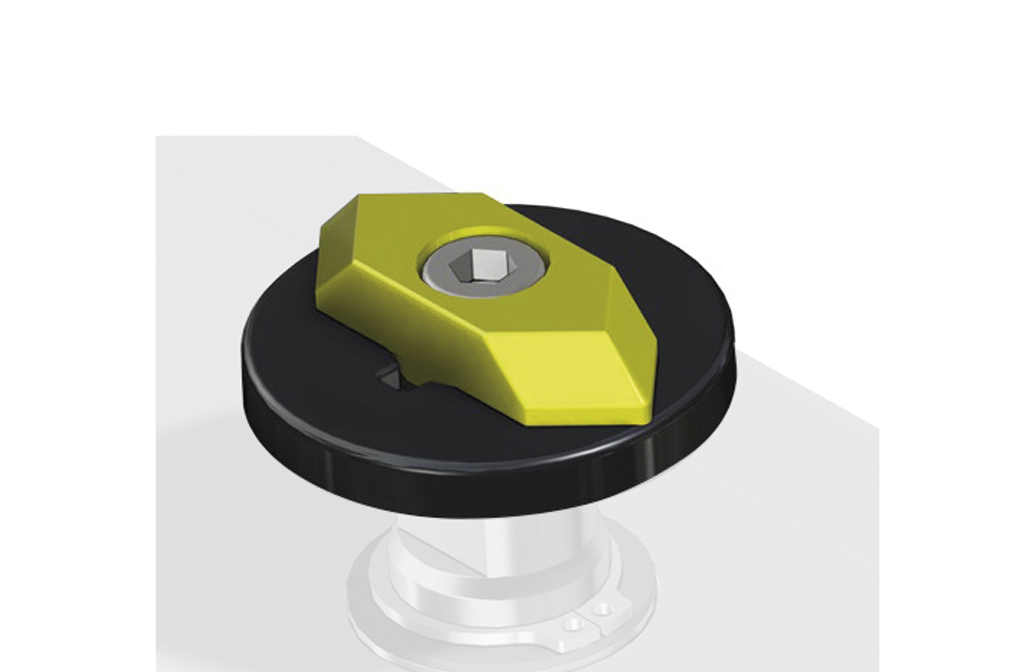

INDICATEUR MÉTALLIQUE

DESCRIPTION
Exécution métallique
: Cercle en aluminium peint en noir; flèche en aluminium peint en jaune. NB la flèche peut être positionnée de manière à indiquer des vannes normalement ouvertes ou normalement fermées.

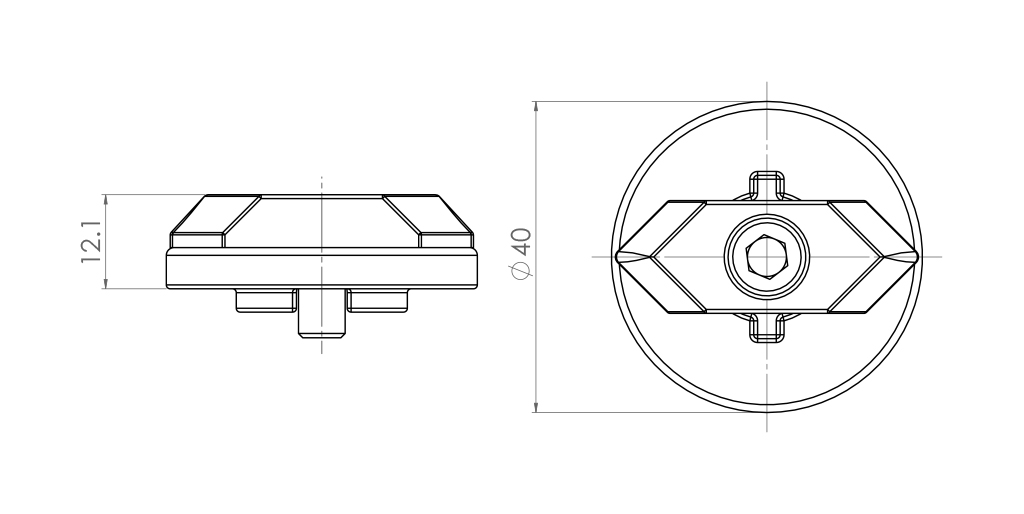

TABLEAU DIMENSIONS indicateur métallique NAMUR
Actionneur
GD15 ÷ GD8000
Actionneur
GS15 ÷ GS4000
CODEKI01VR14

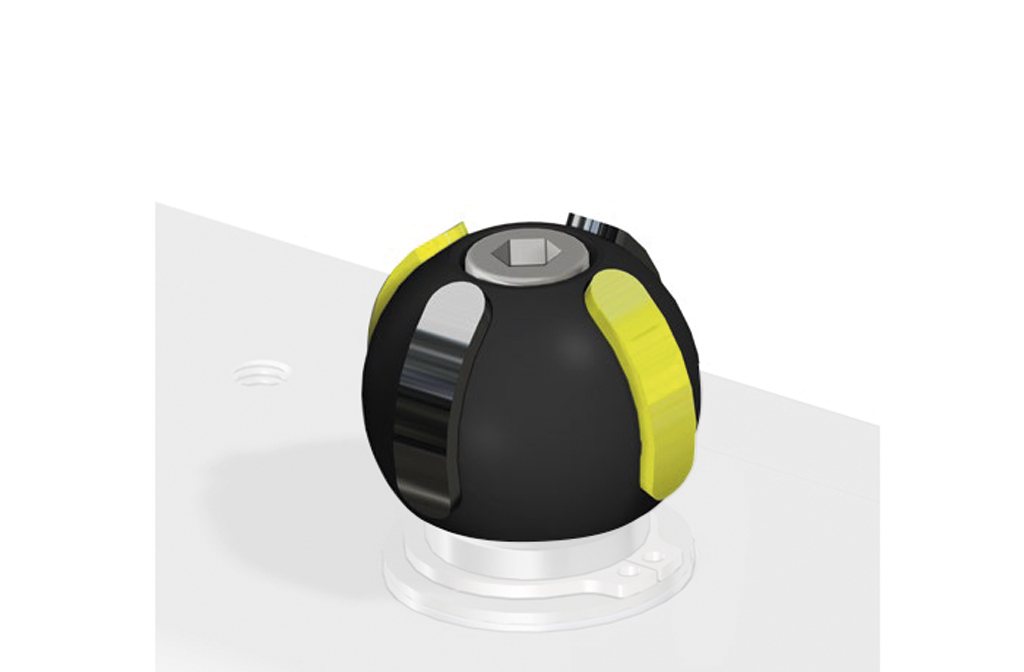

INDICATEUR EN PLASTIQUE

DESCRIPTION
Exécution en plastique version Namur
: Cercle en plastique noir ; bandes d’indication en plastique jaune. NB les bandes peuvent être combinées pour signaler des vannes normalement fermées, normalement ouvertes et une vanne trois voies à boisseau sphérique, en « L » ou « T ».

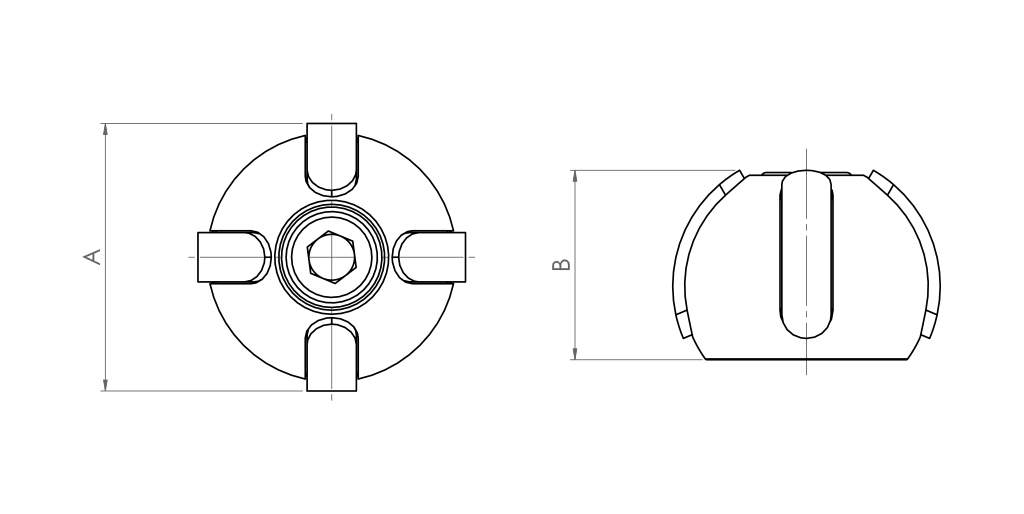

TABLEAU DIMENSIONS indicateur en plastique NAMUR
Actionneur
GD15 ÷ GD120
GD180 ÷ GD720
ActionneurGS15 ÷ GS60
GS90 ÷ GS360
CODEKI02PP10
KI02PP16
Indicateur 3 voies « T »
KI03PP10
KI03PP16
Indicateur 3 voies « L »
KI04PP10
KI04PP16
A mm.3150
B mm.2236
