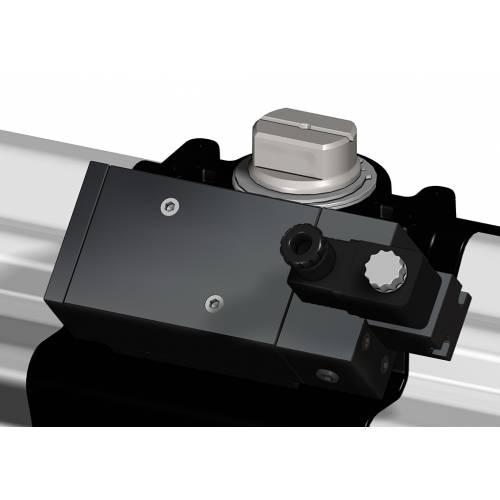

Électrovanne NAMUR II monostable avec bobine CNOMO

POUR ACTIONNEURS GD2880÷GD8000 / GS1440÷GS4000

CARACTÉRISTIQUES PRINCIPALES
- Électrovanne conçue pour un montage direct sur actionneurs pneumatiques 1/4 de tour, conformément aux normes NAMUR II.
- L'électrovanne permet la sélection de la fonction 5/2 et 3/2 qui s'effectue à l'aide de l'une des 2 interfaces.
- Interfaces CNOMO interchangeables.
- Système intégré de recirculation d'air (ETS) dans la fonction 3/2.
- Raccordement pneumatique entrée et échappement 1/2" G.
- Connexion électrique PG9
- Fonction monostable avec rappel par ressort
- Commande manuelle bistable par vis
- Débit : 3534 L/min à 6 bar Δp 1 bar
- Operating pressure: 3 to 10 bar
- Température ambiante : de -20 °C / +80 °C

MATÉRIAUX
- Corps et bouchons : aluminium anodisé DURAL ; acier inox AISI316 sur demande
- Bobine : aluminium anodisé imprégné de PTFE
- Garnitures : nitrile
- Ressort : acier inoxydable
- Vis : acier inoxydable
- Plaque de conversion 3/2 - 5/2 nylon 66 chargé verre (30%)

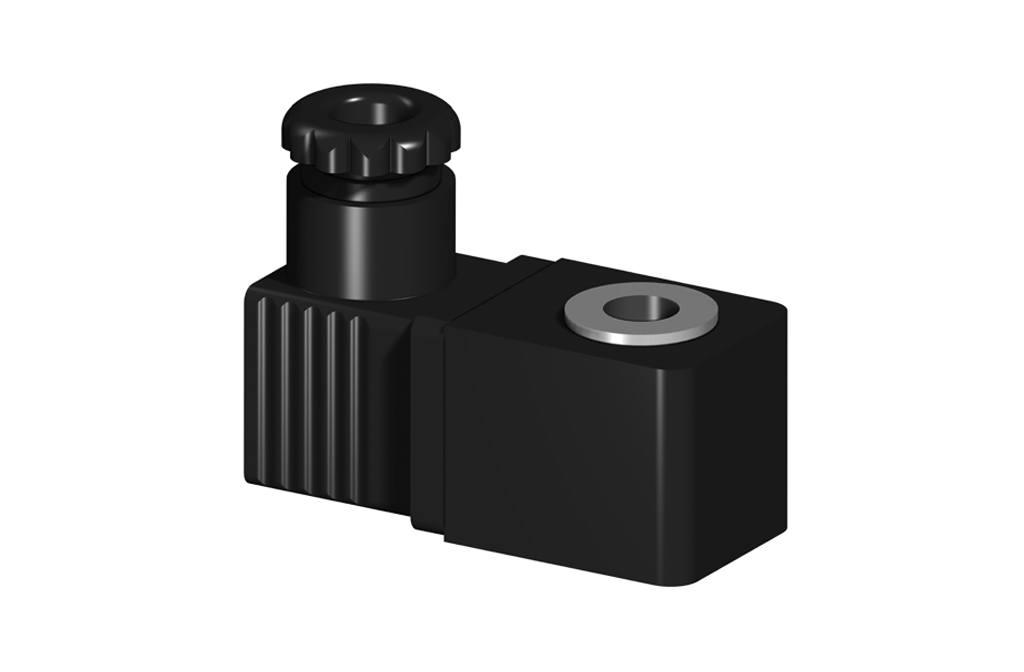

BOBINE CNOMO (MC30 - FICHE ET PRISE) POUR ÉLECTROVANNE ER85 - ER86 -ER8187

CODE DE COMMANDE

CODE BOBINE
DESCRIPTION
BBR92024
Alimentation 24 Vdc
BBR91024
Alimentation 24 Vac 50/60 Hz
BBR91110
Alimentation 110 Vac 50/60 Hz
BBR91220
Alimentation 230 Vac 50/60 Hz

CARACTÉRISTIQUES PRINCIPALES
- Puissance absorbée : 2 W (DC)
- Puissance absorbée : 5 VA (9 VA max. en AC)
- Tolérance tension d’alimentation : ±10%
- Classe d'isolation : bobine F (enroulement H)
- Rendement (rapport cyclique) : 100%
- Indice de protection : IP65
- Connexion électrique : PG.9
- Température de fonctionnement : de -20°C à +60°C

MATÉRIAUX
- Corps : technopolymère
