KFN2 Fin de course pneumatique ATEX

II2GD

KIT ATEX II 2 GD + FIN DE COURSE

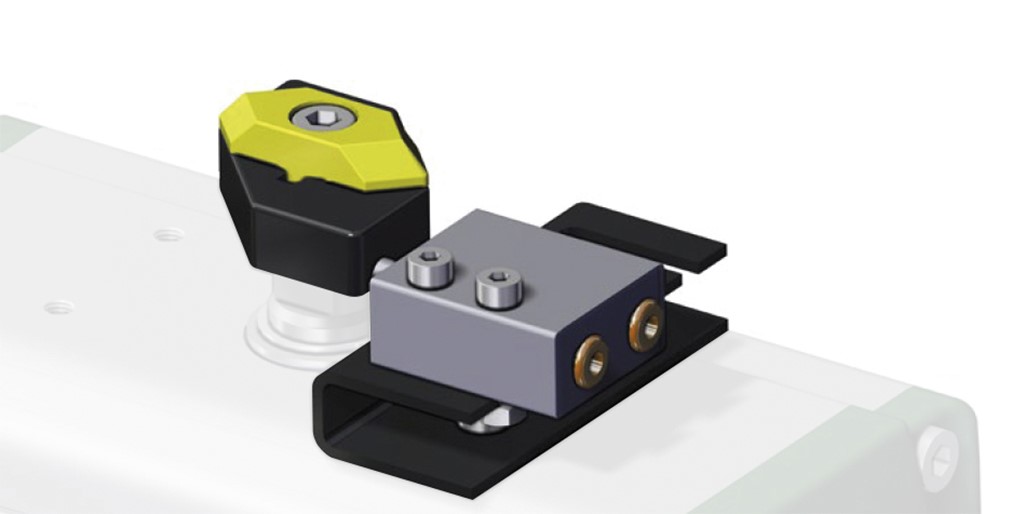

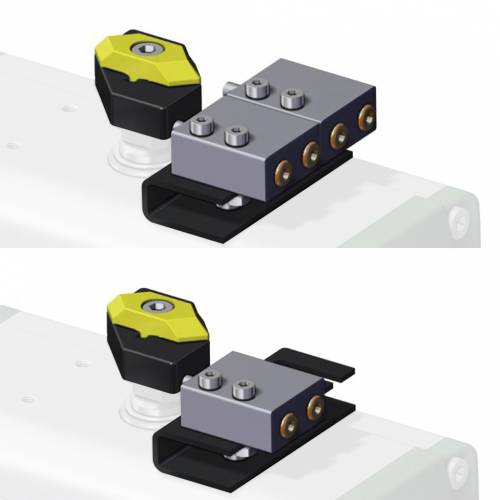

Exemple kit avec 1 fin de course

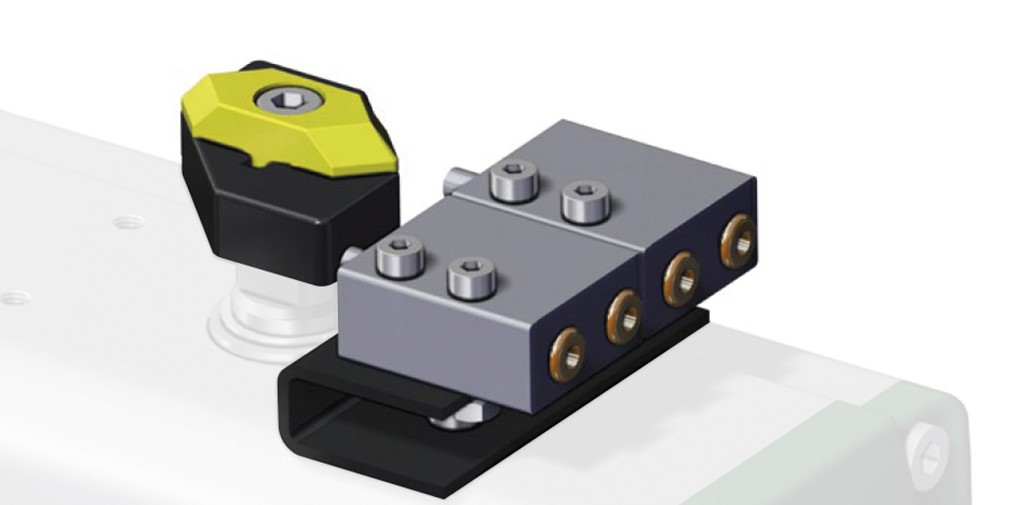

Exemple kit avec 2 fins de course

TABLEAU CODES - KITS + FINS DE COURSE
Actionneur
GD15÷GD120
GS15 ÷ GS60
GD180÷GD480
GS90÷GS240
GD720 ÷ GD1920
GS360 ÷ GS960
Code kit avec 1 fin de course
KFN21015
KFN21120
KFN21720
Code kit avec 2 fins de course
KFN22015
KFN22120
KFN22720

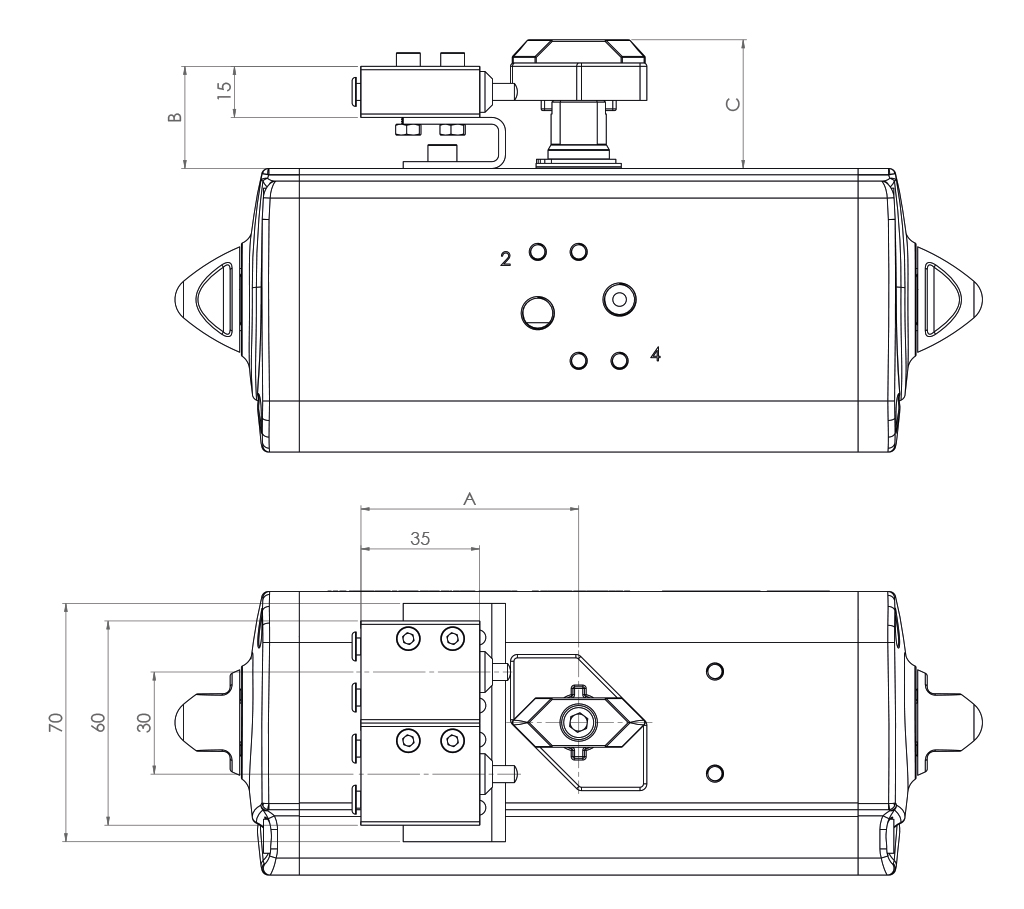

A mm.
606070
B mm.
32,5
4040
C mm.
384848
D mm.
607070

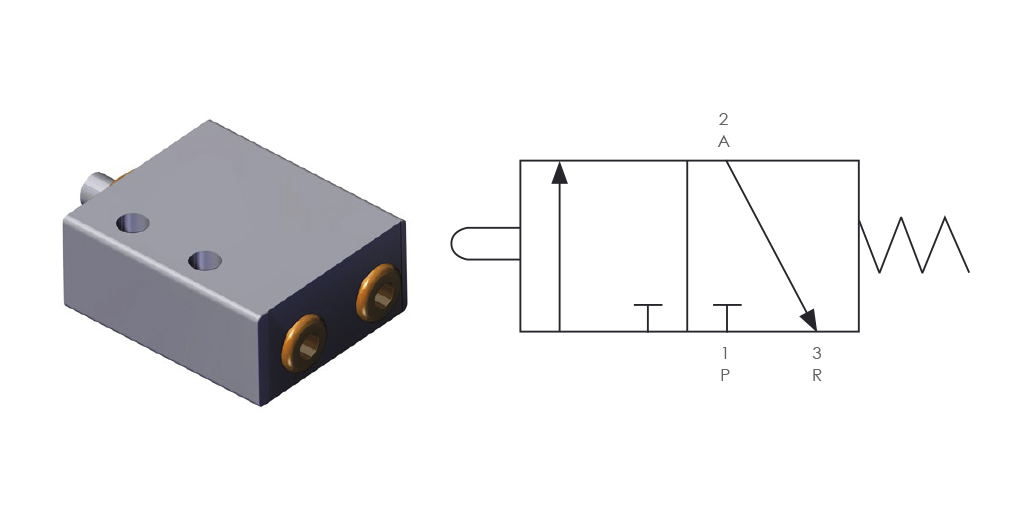

FIN DE COURSE PNEUMATIQUE ATEX - FP210000

TABLEAU CODES - FINS DE COURSE
Actionneur
GD15÷GD120
GS15 ÷ GS60
GD180÷GD480
GS90÷GS240
GD720 ÷ GD1920
GS360 ÷ GS960
Code
FP210000
Code fournisseur
VMW3501000100 (Metal work)

CARACTÉRISTIQUES PRINCIPALES
- Fin de course pneumatique miniature avec vérins cartouche tube ø4 et M5 (axiales ou latérales)
- Température de fonctionnement : de -10 °C à +60 °C
- Pression max. de fonctionnement : 10 bar.
- Fluide d'alimentation : air filtré et lubrifié à une température de 50 °C max.
- Débit à 6 bar avec Δp=1 : 60 Nl/min.
- Diamètre de passage : 2,5 mm.
- Conformité ATEX II2GD.
- Il peut être monté sur les modèles GD et GS à l'aide d'un kit composé d'une embase fixée au corps de l'actionneur et d'une came montée sur l'arbre de celui-ci.
