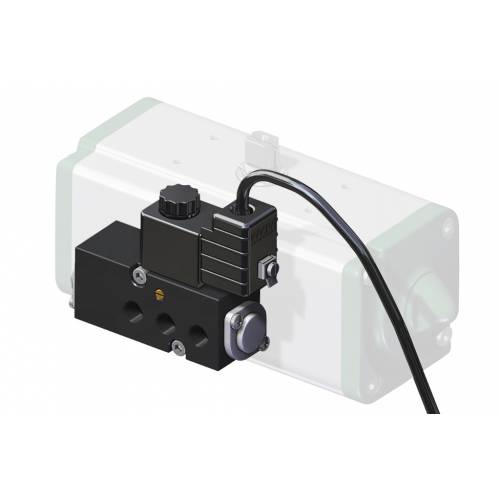

Électrovanne 3/2 - 5/2 NAMUR monostable avec bobine ATEX

POUR ACTIONNEURS GD15÷GD1920, GS15÷GS960
Électrovanne 3/2 - 5/2 NAMUR monostable avec bobine ATEX

Pour les actionneurs GD8, l’embase KBN10008 est nécessaire

CARACTÉRISTIQUES PRINCIPALES
- Électrovanne monostable 3/2 - 5/2 suivant NAMUR
- L'électrovanne permet la sélection de la fonction 5/2 et 3/2 qui s'effectue à l'aide de l'une des 2 interfaces de l’électrovanne.
- Système de recirculation d'air intégré (ETS) dans la fonction 3/2.

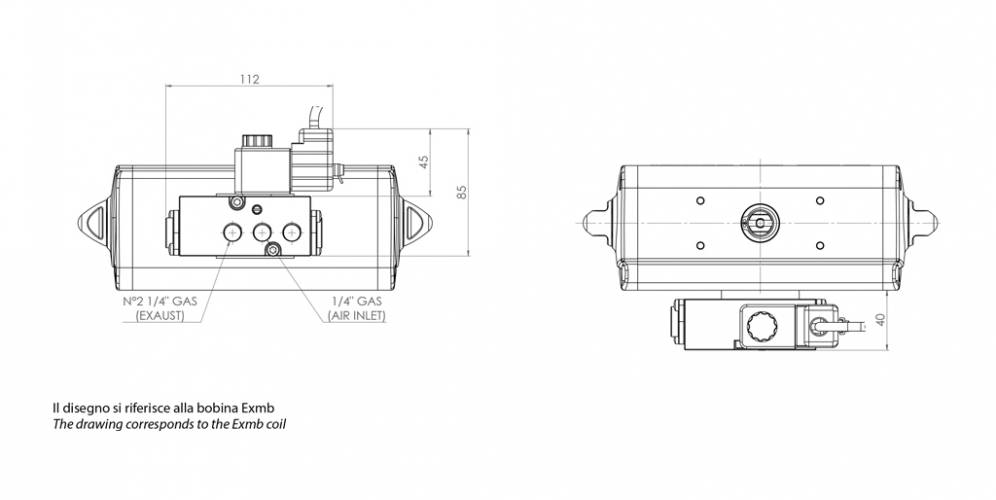

- Raccordements pneumatiques : alimentation 1/4" ; échappement 1/4" ISO 228
- Commande manuelle bistable par vis.
- Pression de fonctionnement : de 3 à 10 bar
- Température ambiante : voir bobine
- Débit : 1000 L/min (avec Δp.1 bar)

CERTIFICATS
- Certificats ATEX relatifs à la bobine.

BOBINES

II2GD Exmb T6

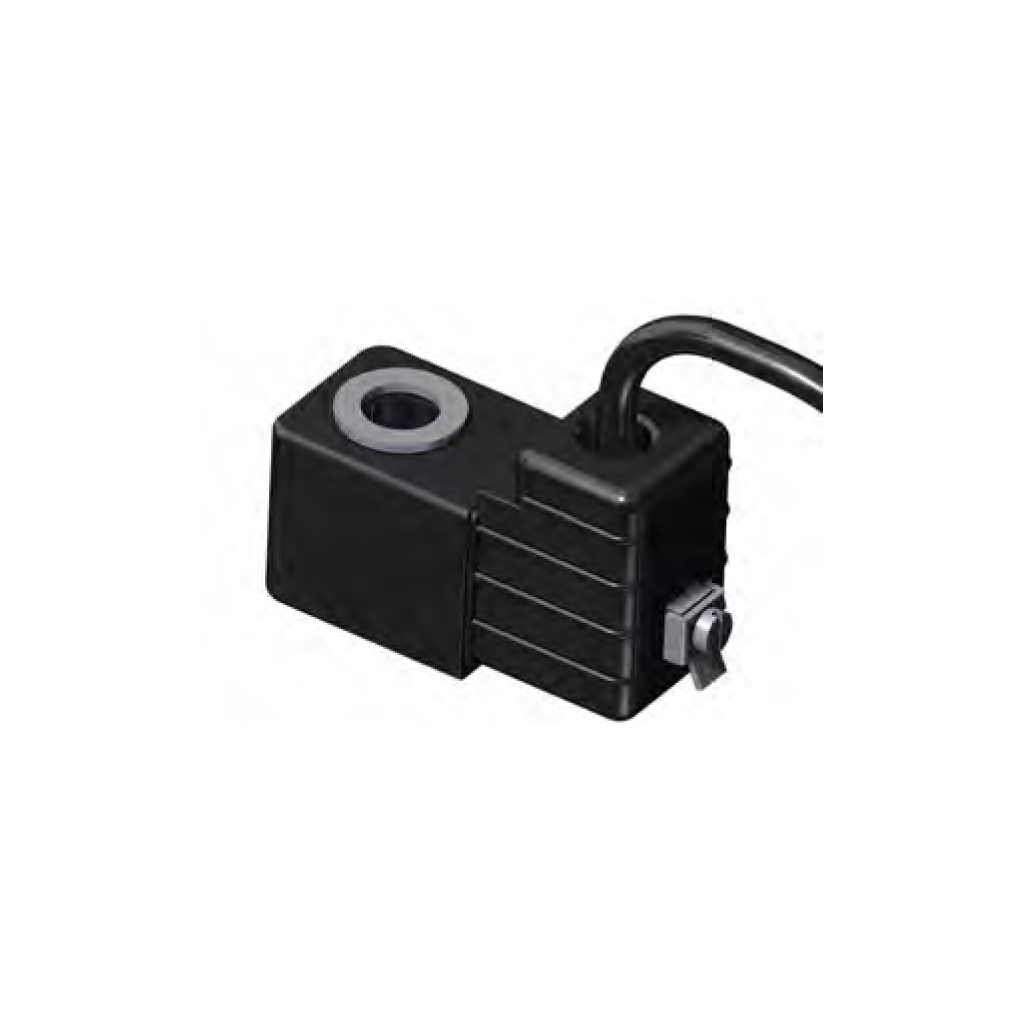

BOBINE POUR ÉLECTROVANNE ER8188 ATEX

CARACTÉRISTIQUES PRINCIPALES
- Puissance absorbée : 3,2 W (CC)
- Puissance absorbée : 6 VA (15 VA max.) (CA)
- Tolérance tension d’alimentation : ±10 %
- Classe d’isolation de la bobine : H
- Rendement (rapport cyclique) : 100 %
- Indice de protection : IP65
- Connexion électrique : Câble 3 conducteurs de 3 m de long
- Température de fonctionnement : de -20 °C à +40 °C

MATÉRIAUX
- Corps : technopolymère rempli verre
- Bobines : cuivre revêtu classe H

CERTIFICATS
- ATEX II2GD Exmb T6
- Sur demande FM, CSA, NEMA 4,4X, UL

II3GD ExnA T5

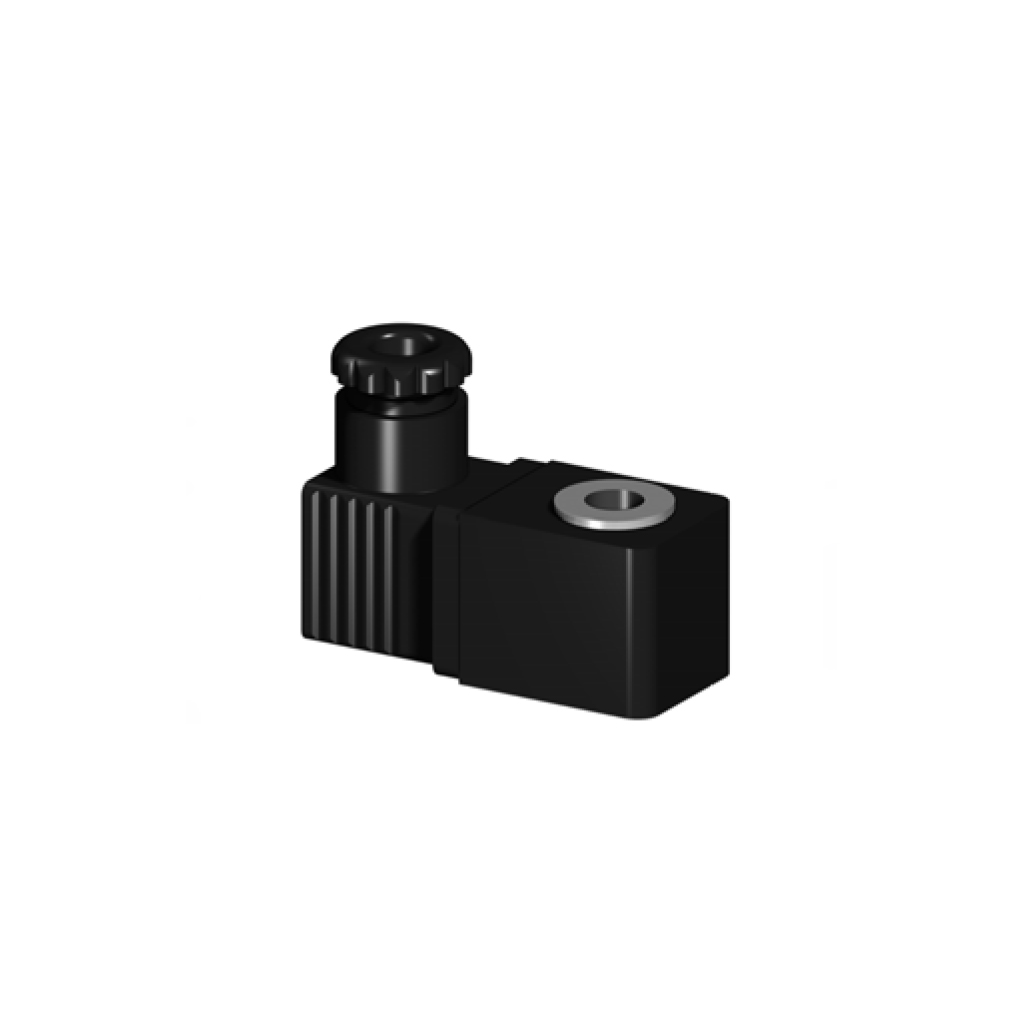

BOBINE (MC30 - FICHE ET PRISE) POUR ÉLECTROVANNE ER8188 ATEX

CARACTÉRISTIQUES PRINCIPALES
- Puissance absorbée : 2,1 W (CC)
- Puissance absorbée : 4 VA (CA)
- Tolérance tension d’alimentation : ±10 %
- Classe d’isolation de la bobine : F
- Rendement (rapport cyclique) : 100 %
- Indice de protection : IP65
- Connexion électrique : PG 9
- Température de fonctionnement : de -20 °C à +50 °C

MATÉRIAUX
- Corps : technopolymère rempli verre
- Bobines : cuivre revêtu classe H

CERTIFICATS
- ATEX II3GD ExnA T5

II2GD Exd mb T5

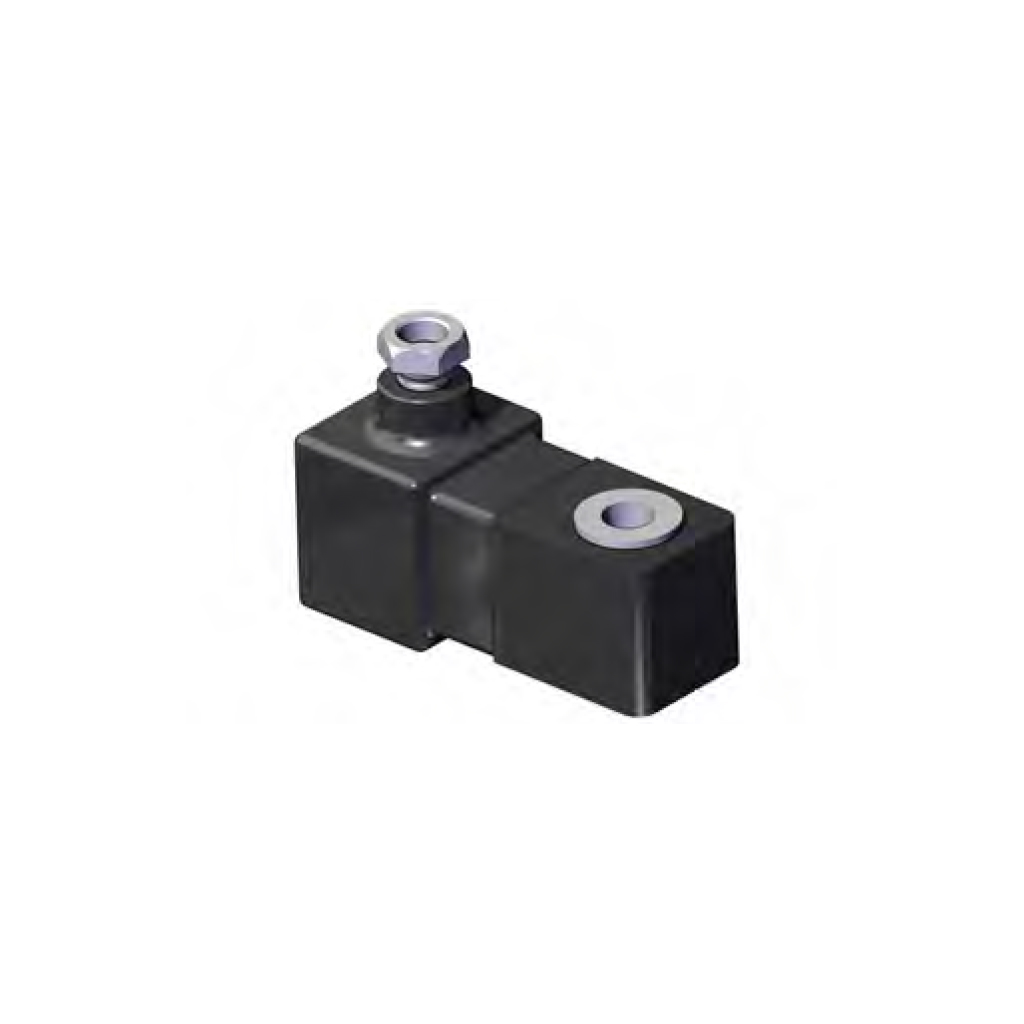

BOBINE POUR ÉLECTROVANNE ER8188 ATEX

CARACTÉRISTIQUES PRINCIPALES
- Tolérance tension d’alimentation : ±10 %
- Classe d’isolation de la bobine : F
- Rendement (rapport cyclique) : 100 %
- Indice de protection : IP66
- Connexion électrique : PG 9
- Température de fonctionnement : de -20 °C à +50 °C

MATÉRIAUX
- Corps : technopolymère rempli verre
- Bobines : cuivre revêtu classe H

CERTIFICATS
- ATEX II2GD Exd mb T5
