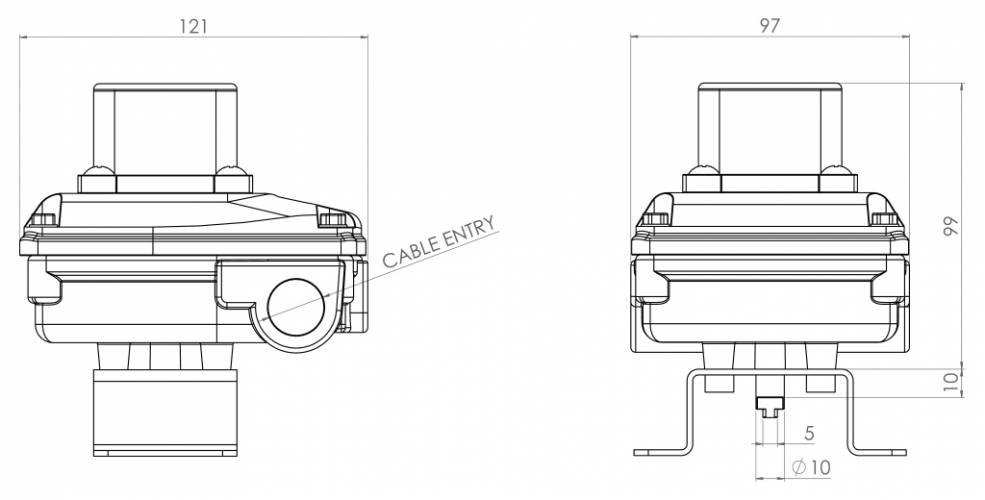

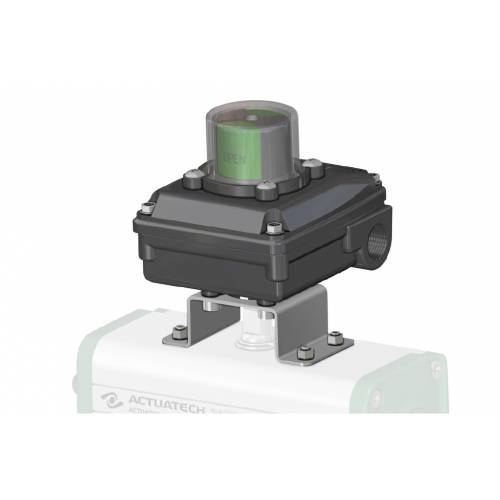

KS3L ATEX en aluminium avec indicateur visuel

II1GD Exia IIC T6

Catégorie ZONE ATEX

Sous-catégorie BOÎTIERS DE SIGNALISATION

CODE DE COMMANDE

SUPPORT ENTRE ACTIONNEUR ET BOITIER DE FIN DE COURSE

KS3L - KS2L

TYPE DE SUPPORT*	DESCRIPTION
0	Support NAMUR 25x50x20* (*20 = hauteur arbre actionneur, cote A sur la figure)
1	Support NAMUR 30x80x20* (*20 = hauteur arbre actionneur, cote A sur la figure)
3	Support NAMUR 30x80x30* (*30 = hauteur arbre actionneur, cote A sur la figure)

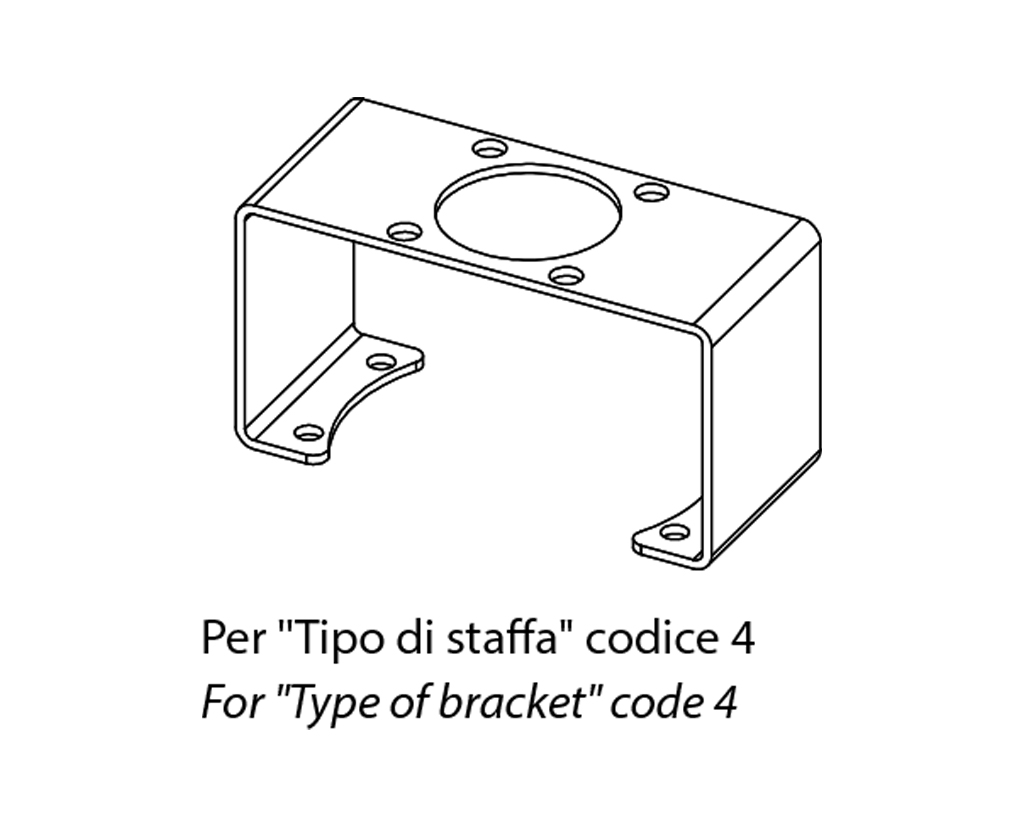

4	Support NAMUR 30x80x30* (*30 = hauteur arbre actionneur, cote A sur la figure)
5	Support NAMUR 30x130x30* (*30 = hauteur arbre actionneur, cote A sur la figure)
*Le support correspond au dernier caractère du code du boîtier de fin de course. Pour commander uniquement le support, utilisez le code ACTUATECH.

POUR ACTIONNEURS EN ALUMINIUM

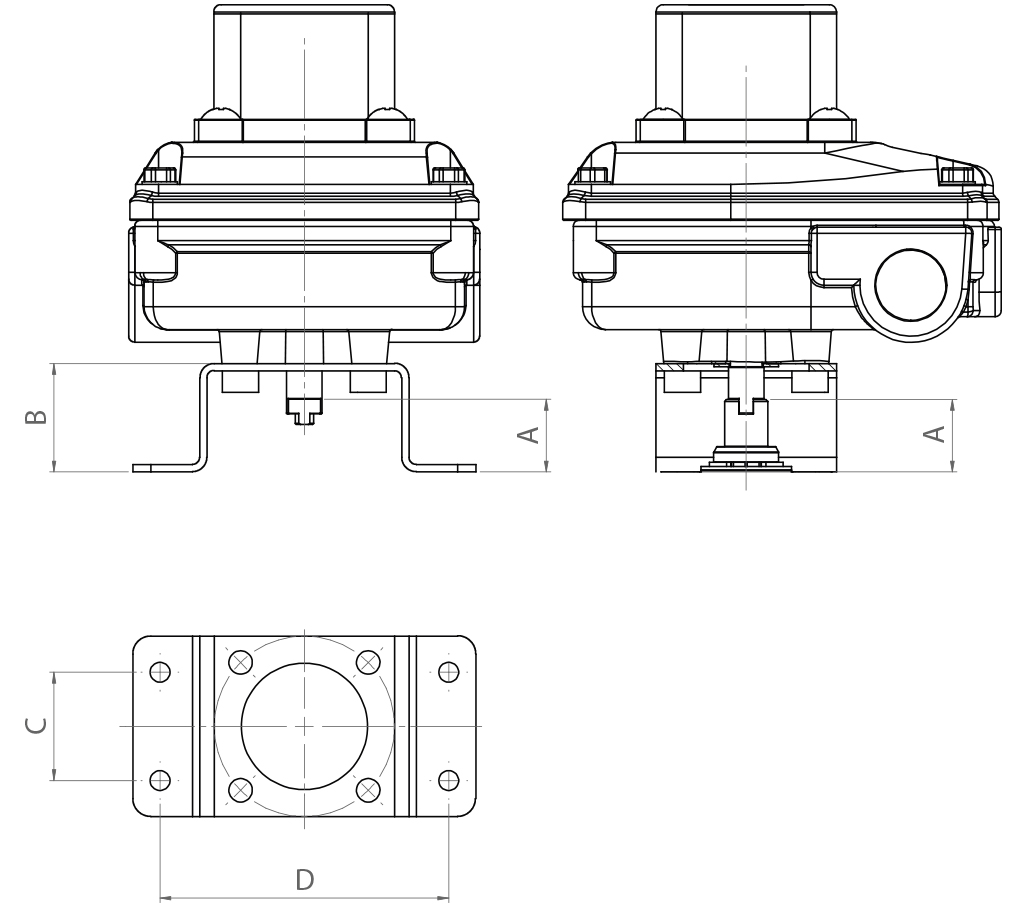

MESURE	GD15÷GD120 GS15÷GS60	GD180÷GD960 GS90÷GS480	GD1440÷GD1920 GS720÷GS960	GD2880÷GD8000 GS1440÷GS4000
Code	KCPL1015	KCPL1060	KCPL2060	KCPL1A04
Type de support	1	3	4	5
A (mm)	20	30	30	30
B (mm)	30	40	40	40
C (mm)	30	30	30	30
D (mm)	80	80	80	130

POUR ACTIONNEURS EN ACIER INOX
MESURE	GD15÷GD30 GS15**	GD60 GS30	GD120÷GD960 GS60÷GS480	GD1440÷GD1920 GS720÷GS960
Code	KCPL0015		KCPL1060	KCPL2060
Type de support	0	0	3	4
A (mm)	20	20	30	30
B (mm)	30	30	40	40
C (mm)	25	25	30	30
D (mm)	50	50	80	80
** Après utilisation de l'interface pour l'actionneur KBVI4015

FILETAGES DU PRESSE-ÉTOUPE DU BOÎTIER
Type de filetage du presse-étoupe***	Description	Remarques
1	1/2” NPT	SUR DEMANDE
2	M 20x1,5	STANDARD
*** Dans le code du boîtier, le type de filetage figure en 8e position. PRESSE-ÉTOUPES : Non inclus.
