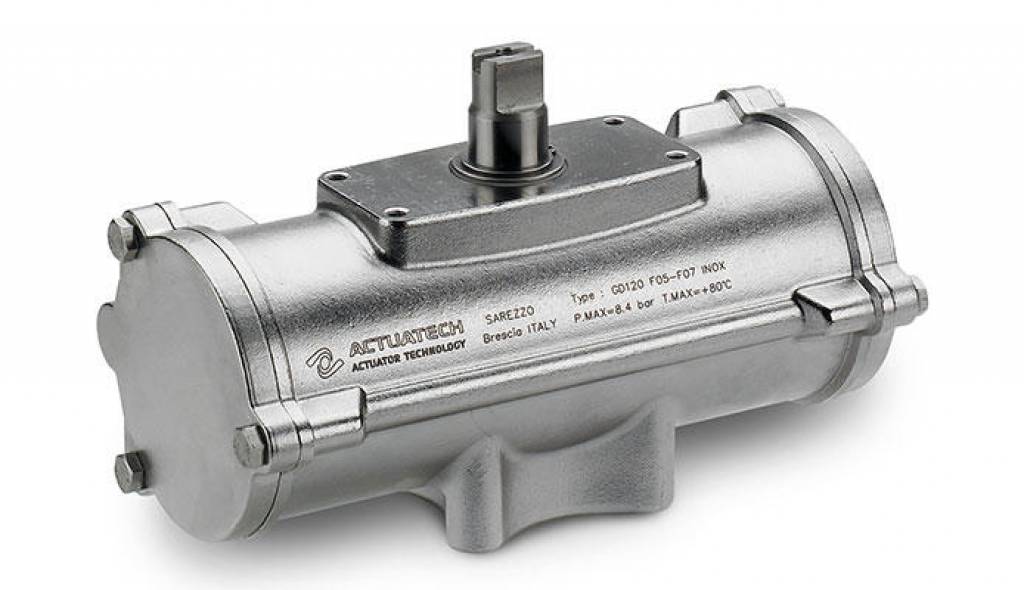

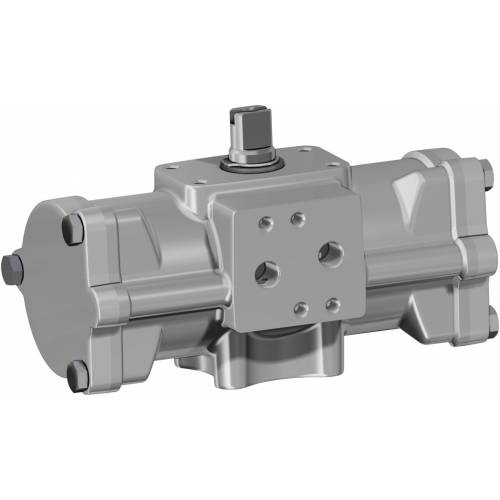

Actionneur pneumatique double effet GD inox CF8M microcoulé

  • avantages
  • caractéristiques
  • dimensions
  • matériaux
  • spécifications
  • accessoires
  • documents
GD15-GD480

1. Bandes d'étanchéité et de glissement autolubrifiantes sous tension
Frottement réduit entre le piston et le vérin
Évite que la garniture ne se colle au vérin, même après de longues périodes d’immobilisation

2. Fentes, douilles et goupilles en acier avec une dureté supérieure à 50 HRC
Plus grande résistance aux forces à l’intérieur de l'actionneur

3. Frottement de roulement entre la fente et le piston
Réduction du frottement

4. Bielle-manivelle avec frottement de roulement (transformation du mouvement linéaire en mouvement de rotation par piston et arbre sans engrenages).
Moins de frottement entre le piston et l'arbre, ce qui réduit l'usure des pièces
Moment de torsion accru en phase d’ouverture et fermeture
Encombrement réduit par rapport aux actionneurs à pignon et crémaillère, donc moins d'espace requis
Moins de poids par rapport aux actionneurs à pignon et crémaillère (-30 % Kg/Nm), ce qui entraîne des économies sur la construction de la structure de l'installation
Réduction de la consommation d'air par rapport aux actionneurs à pignon et crémaillère (-40 % air cm³/Nm double effet et -20 % air cm³/Nm simple effet) avec une charge de travail réduite du compresseur en conséquence ou possibilité d'utiliser un compresseur de dimensions réduites

5. Vérin laminé
Usure moindre des bandes sous tension grâce à la faible rugosité de la surface (0,15 micron Ra)

Plan de pose pour électrovannes NAMUR intégré par le GD15
Ne nécessite aucune embase supplémentaire

Processus de production entièrement réalisé chez ACTUATECH
Contrôle maximum dans toutes les phases de d’usinage

Certificat ATEX
Permet son installation en présence d'un milieu potentiellement explosif

Certifié jusqu'à SIL 3
Niveau élevé garanti de sécurité fonctionnelle

CARACTÉRISTIQUES TECHNIQUES
Couple compris entre 15 Nm et 480 Nm
Bride de raccordement: ISO 5211; F03 - F05 - F07 - F10
Conforme à la norme EN 15714-3
Angle de rotation: 92° (-1°, +91°)
Moment de torsion: directement proportionnel à la pression d'alimentation; voir tableau actionneurs pneumatiques GD catalogue général
Dans chaque actionneur, le chiffre qui suit le sigle GD correspond à la valeur du couple de démarrage en Nm à une pression de 5,6 bar
À partir de la mesure GD 60, il est possible de monter directement des électrovannes NAMUR sur l'actionneur
Les mesures GD15-GD30 nécessitent un plan de pose NAMUR
Version ATEX conformément à la directive européenne 2014/34/UE

CONDITIONS DE FONCTIONNEMENT
Température: de -20°C à +80°C
Pression nominale: 5,6 bar; maximum de fonctionnement 8,4 bar
Fluide d'alimentation: air comprimé filtré sec pas nécessairement lubrifié
En cas de lubrification, utiliser une huile non détergente compatible avec les matériaux internes de la version de l'actionneur utilisée

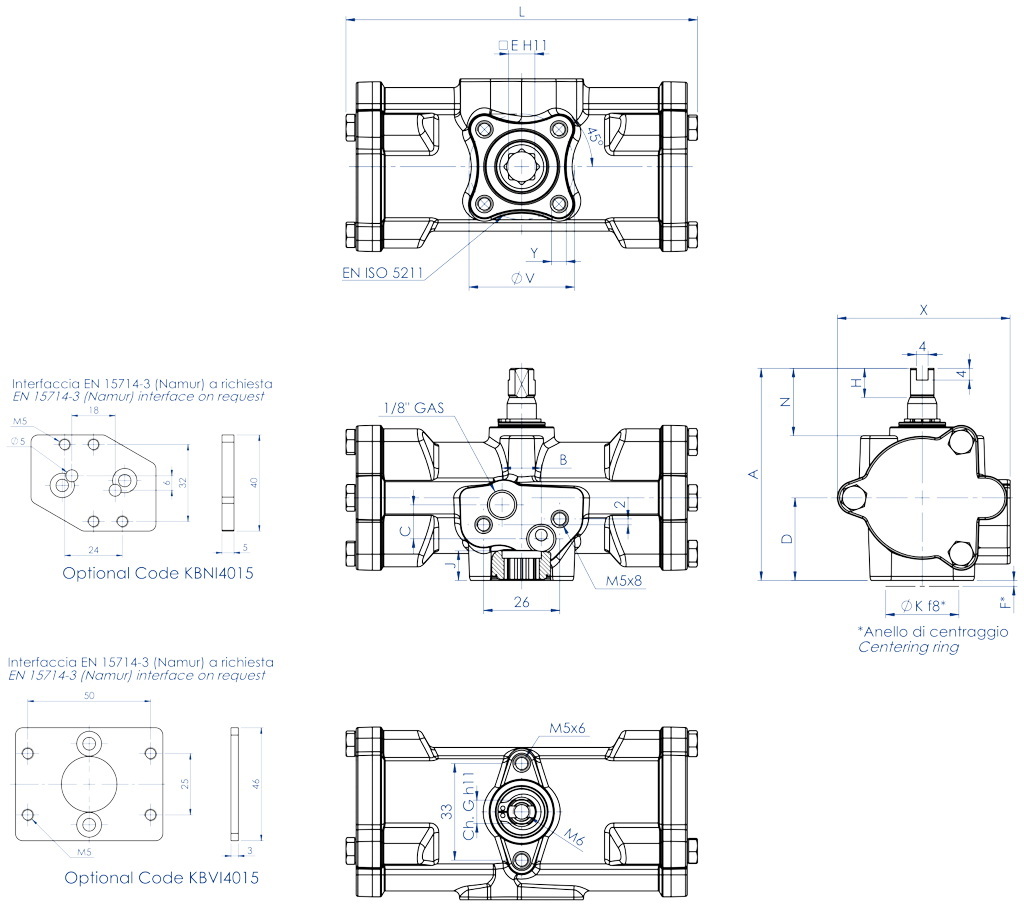

GD15 ÷ GD30

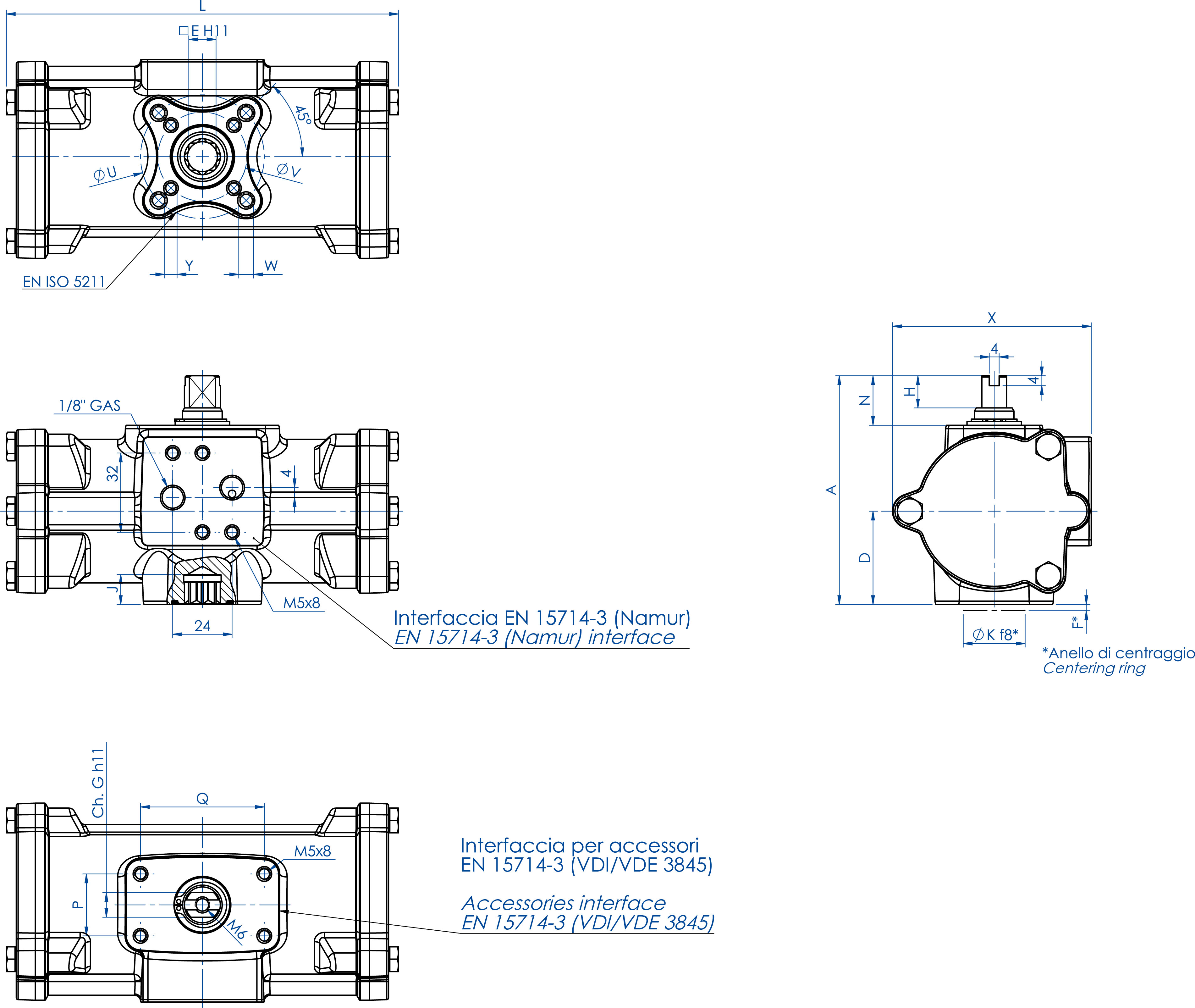

GD60 ÷ GD480

FICHE TECHNIQUE

Code
GD015516S
GD030516S
GD060516S
GD120516S
GD240516S
GD480516S

Garnitures de rechange
KGGSS112
KGGSS114
KGGSS116
KGGSS118
KGGSS120
KGGSS122

MesureGD 15 F03
GD 30 F03
GD 60 F03-F05
GD 120 F05-F07
GD 240 F05-F07
GD 480 F07-F10

L mm.
120
134,6
158,4
192,9
246,8
298,4

A mm.
72,4
80,4
92,5
116,5
136,4
160

B mm.
13,4
11,6
-
-
-
-

C mm.
12
13
-
-
-
-

D mm.
28,2
32,7
37,7
46,2
56,2
68

E mm.
9
9
11
14
17
22

F mm.
2
2
2
3
3
3

Ch. G mm.
8
9
10
12
15
19

H mm.
10
10
13
13
17
19

N mm.
23
23
20
30
30
30

X mm.
59
68
80,3
94,4
117
139,7

J mm.
10,2
10,2
12,2
16,3
19,3
24,3

ØK mm.
25
25
25
35
35
55

Q mm.
50
50
50
80
80
80

P mm.
25
25
25
30
30
30

ØU mm.
-
-
50
70
70
102

ØV mm.
36
36
36
50
50
70

Y x prof. profondeur mm.
M5x9
M5x9
M5x9
M6x11
M6x11
M8x13

W x prof. profondeur mm.
-
-
M6x11
M8x15
M8x13
M10x22

air  dm3/cycle
0,079
0,148
0,28
0,59
1,18
2,38

poids Kg.
0,8
1,2
1,8
3,3
5,6
9,5

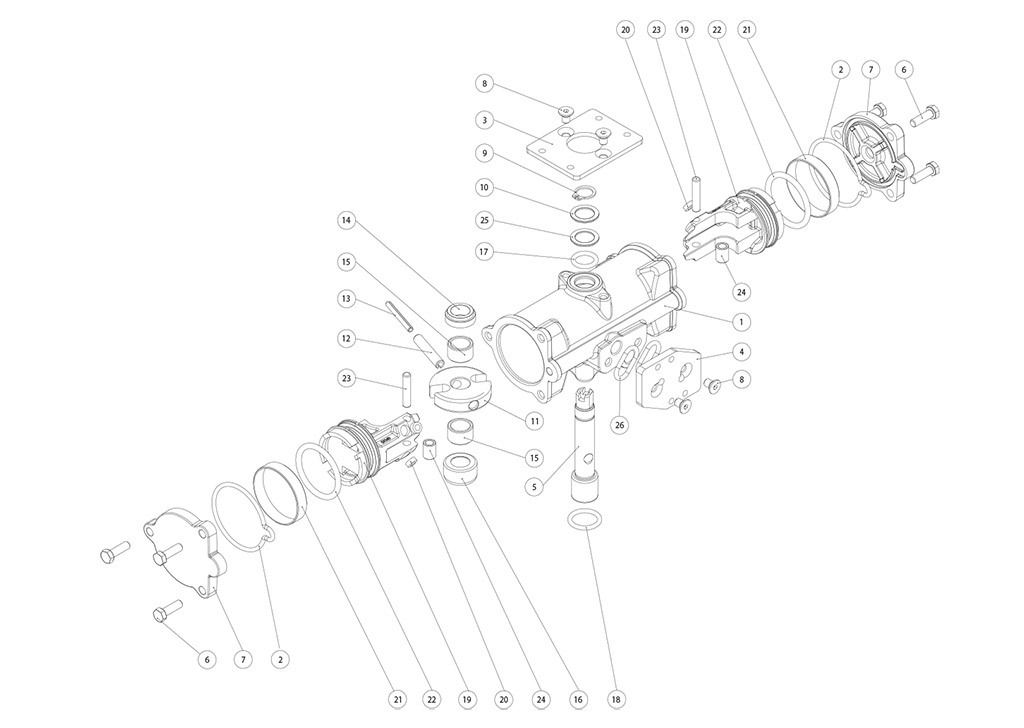

COMPOSANTS ACTIONNEUR PNEUMATIQUE DOUBLE EFFET GD CF8M COULÉES CAST MESURES: GD15-GD30

MATÉRIAUX
Pos
Désignation
Q.té
Matériau
1
Vérin
1
Acier inoxydable
2*
Bouchon joint torique
2
Caoutchouc nitrile
3
VDI/VDE Embase
1
Acier inoxydable
4
Embase NAMUR
1
Acier inoxydable
5
Arbre
1
Acier inoxydable
6
Vis
6
Acier inoxydable
7
Bouchon
2
Acier inoxydable
8
Vis
4
Acier inoxydable
9
Seeger
1
Acier inoxydable
10
Rondelle
1
Acier inoxydable
11
Bielle-manivelle
1
Alliage d'acier
12
Goupille élastique externe
1
Alliage d'acier
13
Goupille élastique interne
1
Alliage d'acier
14
Support arbre supérieur
1
Résine acétal
15
Support douille
2
Résine acétal
16
Support arbre inférieur
1
Résine acétal
17*
Joint torique arbre supérieur
1
FKM
18*
Joint torique arbre inférieur
1
FKM
19
Piston
2
Alliage d'aluminium
20*
Support piston
4
PTFE rempli de carbone de graphite
21*
Bague d'étanchéité
2
Polyuréthane
22*
Joint torique piston
2
Caoutchouc nitrile
23
Axe
2
Alliage d'acier
24
Douille
2
Alliage d'acier
25*
Bague de support extérieur
1
Résine acétal
26
Joint torique (en option)
2
Caoutchouc nitrile
* Détails du kit des pièces de rechange

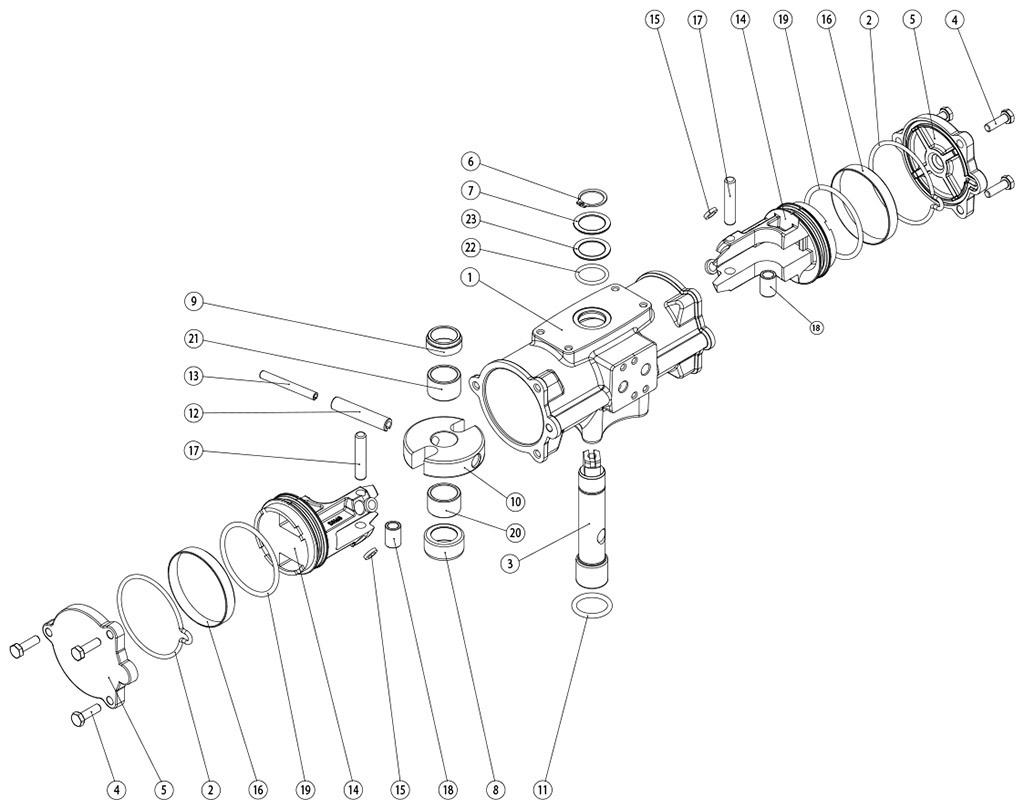

COMPOSANTS ACTIONNEUR PNEUMATIQUE DOUBLE EFFET GD CF8M COULÉES CAST MESURES: GD60-GD480

MATÉRIAUX
Pos
Désignation
Q.té
Matériau
1
Vérin
1
Acier inoxydable
2*
Bouchon joint torique
2
Caoutchouc nitrile
3
Arbre
1
Acier inoxydable
4
Vis
6
Acier inoxydable
5
Bouchon
2
Acier inoxydable
6
Seeger
1
Acier inoxydable
7
Rondelle
1
Acier inoxydable
8
Support arbre inférieur
1
Résine acétal
9
Support arbre supérieur
1
Résine acétal
10
Bielle-manivelle
1
Alliage d'acier
11*
Joint torique arbre inférieur
1
FKM
12
Goupille élastique externe
1
Alliage d'acier
13
Goupille élastique interne
1
Alliage d'acier
14
Piston
2
Alliage d'aluminium
15*
Support piston
4
PTFE rempli de carbone de graphite
16*
Bague d'étanchéité
2
Polyuréthane
17
Axe
2
Alliage d'acier
18
Douille
2
Alliage d'acier
19*
Joint torique piston
2
Caoutchouc nitrile
20
Support douille inférieure
1
Résine acétal
21
Support douille supérieure
1
Résine acétal
22*
Joint torique arbre supérieur
1
FKM
23*
Bague de support extérieur
1
Résine acétal
* Détails du kit des pièces de rechange

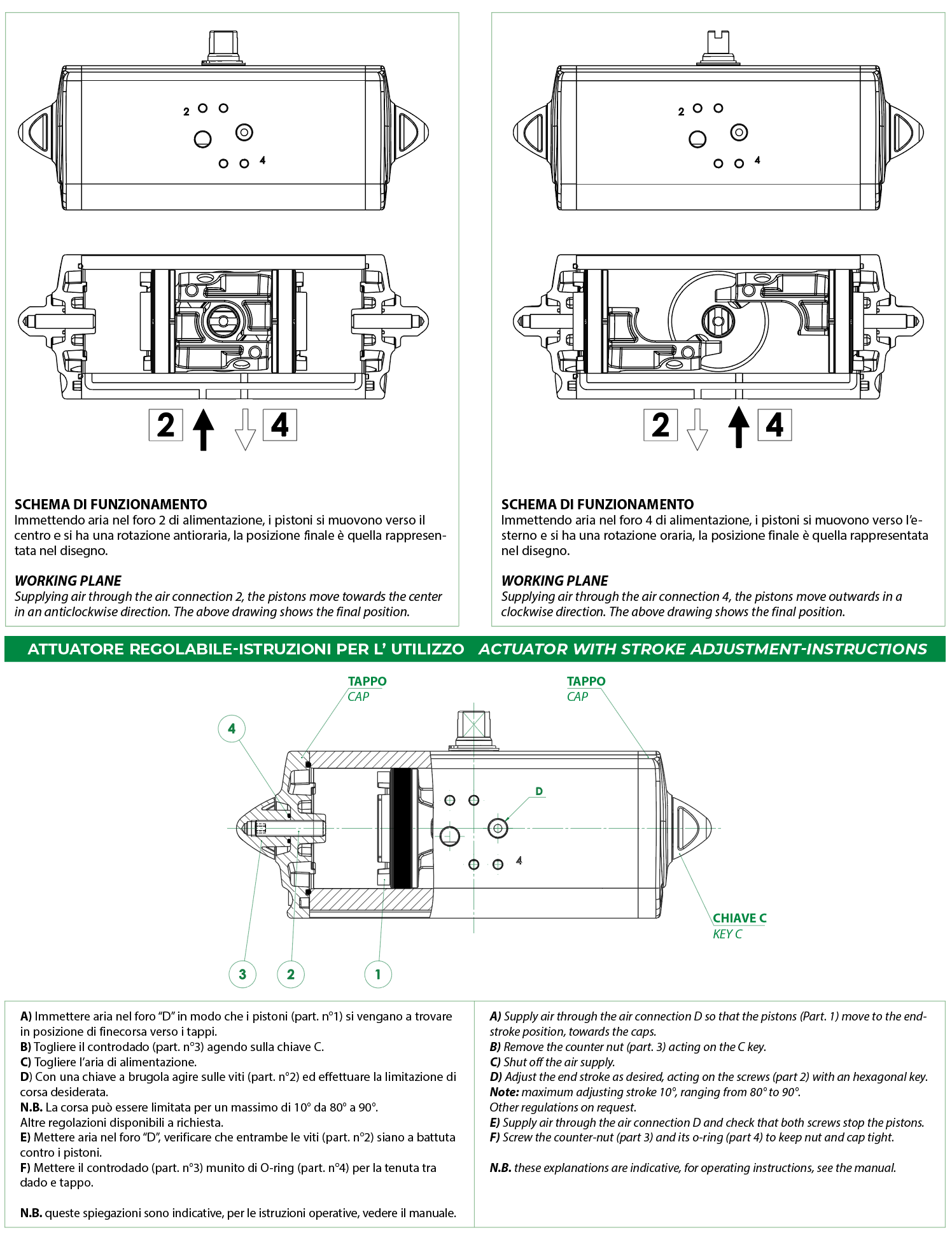

SCHÉMA DE FONCTIONNEMENT ACTIONNEUR PNEUMATIQUE GD

Dessins de gauche = vanne en position ouverte
Dessins de droite = vanne en position fermée


Schéma de raccordement d'air typique
La porte 2 est en relation avec les chambres latérales du cylindre: en fournissant de l'air sous pression dans la porte 2, l'arbre de transmission de l'actionneur à double effet standard tourne dans le sens inverse des aiguilles d'une montre pour s'ouvrir. La porte 4 est quant à elle raccordée à la chambre intermédiaire; lorsqu'elle est alimentée, l'arbre tourne dans le sens des aiguilles d'une montre pour se fermer. La commande à distance de l'actionneur doit être effectuée en connectant directement l'électrovanne à l'interface standard de l'actionneur VDE / VDI 3845 NAMUR, ou au moyen de tuyaux vissés sur les portes marquées des numéros 2 et 4 (connectés à une armoire électrique séparée).
Conformément à la norme internationale ISO 5599-2, la position, l'emplacement, l'orientation et la forme des connexions des portes d'air de l’actionneur sont clairement identifiés et commercialisés marqués des numéros 2 et 4.

BOÎTIER DE SIGNALISATION AVEC FIN DE COURSE

COMMANDE MANUELLE DE DÉBLOCAGE

ÉLECTROVANNES NAMUR

ÉLECTROVANNES

POSITIONNEUR ÉLECTROPNEUMATIQUE (SÉCURITÉ INTRINSÈQUE)

POSITIONNEUR PNEUMATIQUE

FINS DE COURSE DE PROXIMITÉ

FINS DE COURSE ÉLECTROMÉCANIQUES

FINS DE COURSE PNEUMATIQUES

FINS DE COURSE ANTIDÉFLAGRANTS II2GD ExdIIC

Pour plus d’informations, veuillez consulter le catalogue des accessoires ACTUATECH.
