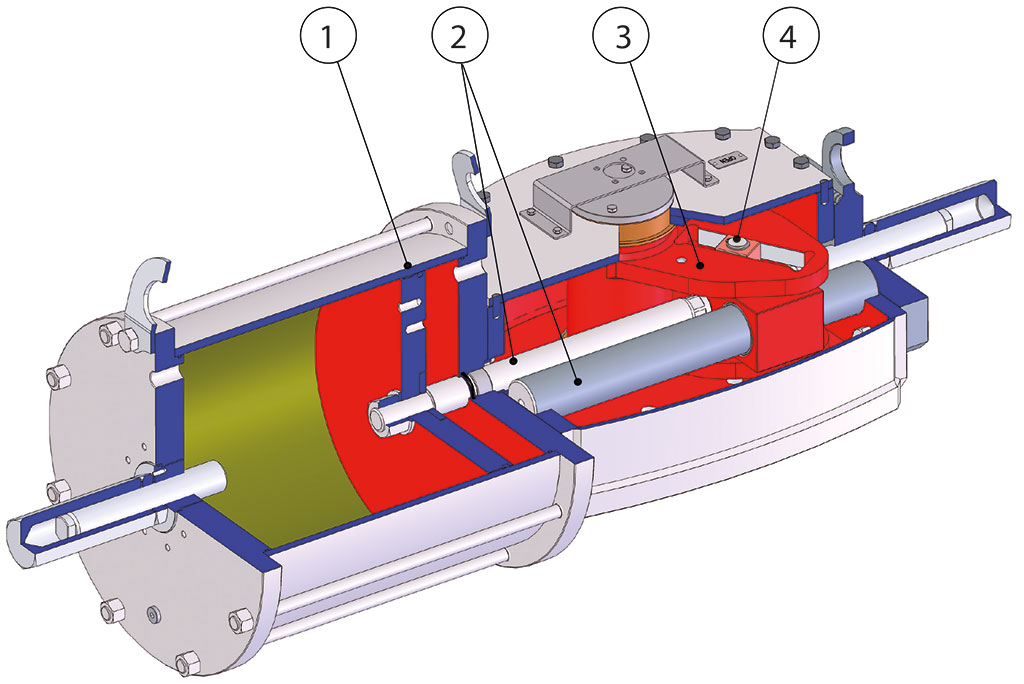

1 Bandes de glissement en PTFE remplies de graphite Réduction du frottement entre piston et vérin Évite que les bandes de glissement ne se collent au vérin, même après de longues périodes d’immobilisation Réduit l’effet « stick-slip »
2 Tige et barre de guidage réalisées en acier chromé avec dureté d’environ 200 HB Plus grande résistance à la corrosion Réduction du frottement entre la tige, la barre de guidage et les douilles de guidage, ce qui réduit l’usure des pièces
3 Système de transformation du mouvement linéaire en mouvement rotatif séparé du fluide de commande de l’actionneur. Possibilité d'alimenter l'actionneur avec des gaz techniques Les atmosphères explosives sont évitées
4 Bielle-manivelle avec frottement de roulement (transformation du mouvement linéaire en mouvement de rotation par système sans engrenages). Réduction du frottement entre le piston et l'arbre, ce qui réduit l'usure des pièces Moment de torsion accru en phase d’ouverture et de fermeture
Douilles en bronze Garantissent une usure moindre par rapport aux douilles réalisées dans d'autres matériaux.
ATEX Compliance Permet une installation en présence d'un milieu potentiellement explosif.
Certifié jusqu'à SIL 3 Niveau élevé de sécurité fonctionnelle
Données techniques: Couples nominaux: d’environ 2000 Nm à 30 000 Nm Brides suivant DIN / ISO 5211, DIN 3337 Rotation angle: 100° (-5°, +95°). Double adjusting +5° and -5° for each end position (0° and 90°). Pression d'alimentation: de 3 bar à 8,5 bar (pour les couples délivrés, voir les tableaux) Pour la version à double effet, le moment de torsion est directement proportionnel à la pression d'alimentation de l'actionneur Pour la version à simple effet, le moment de torsion de rappel (absence d’alimentation dans l’actionneur) dépend uniquement de l'action du ressort, indépendamment de la pression d'alimentation Réalisations disponibles: Double effet, rappel à ressort normalement fermé (NF), rappel à ressort normalement ouvert (NO) Configurations du corps central: Bielle-manivelle symétrique (symmetrical) ou dissymétrique (canted)
Conditions de fonctionnement: Plage de température - version standard: -20°C à + 80°C (Matériau garnitures: NBR) Fluide d'alimentation: air comprimé filtré, pas nécessairement lubrifié, gaz inertes, gaz techniques Pour des températures inférieures à 0°C, utilisez de l'air sec En cas de lubrification, utiliser une huile non détergente compatible avec les matériaux internes de la version de l'actionneur utilisée
Normes de conception: Conception conforme aux normes EN 15714-3, ISO 5211, ISO 12490

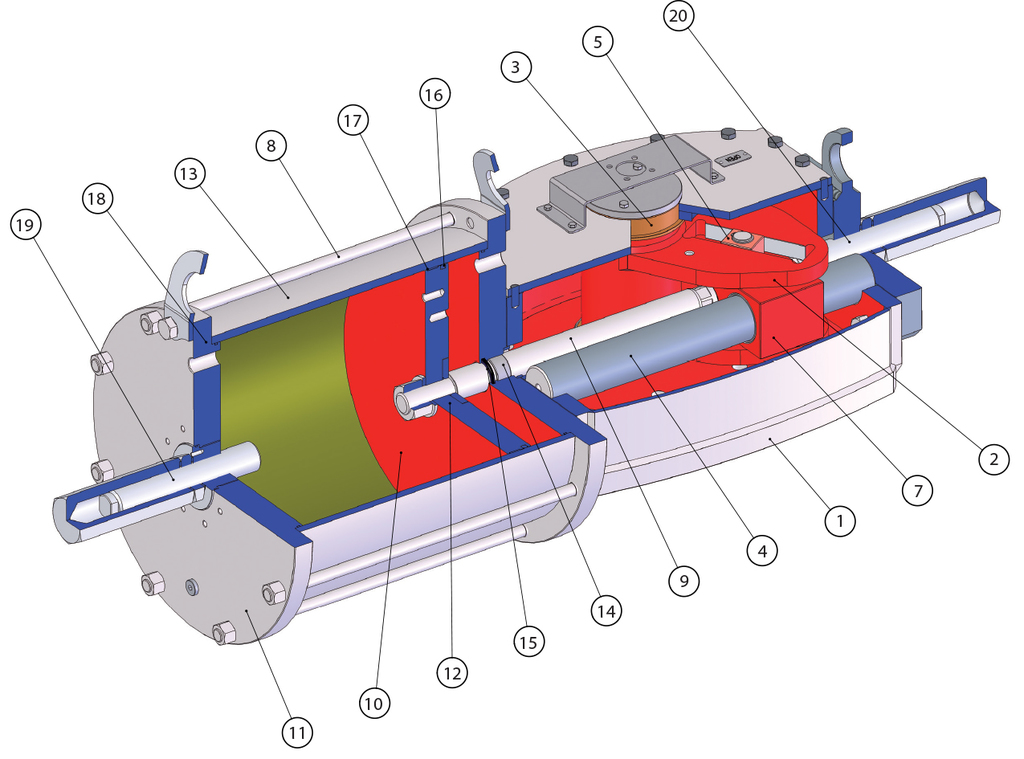

Pos
Description
Matériaux
1
Corps central
Acier au carbone
2
Bielle-manivelle
Acier au carbone
3
Douille bielle-manivelle
Bronze
4
Barre de guidage
Alliage d'acier (chromé)
5
Palier de guidage
Bronze
6
Vanne de purge (non montrée)
Laiton
7
Bloc de guidage
Acier au carbone
8
Goujon
Alliage d'acier
9
Tige piston
Alliage d'acier (chromé)
10
Piston
Acier au carbone
11
Bride
Acier au carbone
12
Joint torique
Nitrilic rubber
13
Vérin
Acier au carbone (nickelé)
14
Bague tige piston
Acier+bronze+PTFE
15
Garniture
NBR+polyuréthane
16
Joint torique
Nitrilic rubber
17
Bague de guidage
PTFE + graphite
18
Joint torique
Nitrilic rubber
19
Vis sans tête de réglage
Alliage d'acier
20
Vis sans tête de réglage
Alliage d'acier

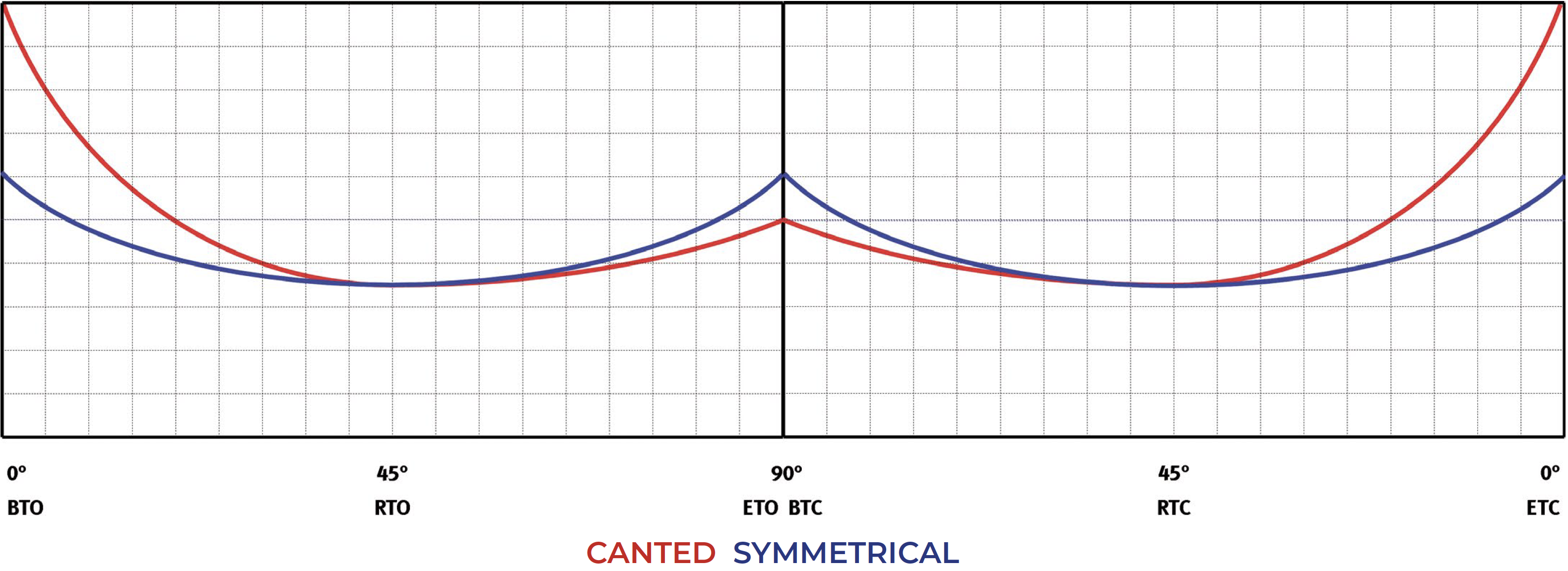

Double effet - Tableau des couples (moments de torsion)
Numéro de modèle
Couple max. Nm
3 BAR CANTED Torque Output (Nm)
BTO
RTO
ETO
BTC
RTC
ETC
GHDP-085C-235A-D1
9.000
2.327
908
1.289
1.229
895
2.528
GHDP-085C-280A-D1
9.000
3.304
1.290
1.830
1.754
1.278
3.607
GHDP-085C-335A-D1
9.000
4.730
1.847
2.620
2.513
1.830
5.167
GHDP-085C-385A-D1
9.000
6.269
2.448
3.472
3.340
2.433
6.867
GHDP-085C-435A-D1
9.000
8.030
3.135
4.448
4.286
3.122
8.812
GHDP-100C-335A-D1
18.000
5.637
2.229
3.122
2.995
2.238
6.157
GHDP-100C-385A-D1
18.000
7.471
2.955
4.138
3.980
2.974
8.183
GHDP-100C-435A-D1
18.000
9.570
3.785
5.300
5.107
3.816
10.502
GHDP-100C-485A-D1
18.000
11.896
4.705
6.589
6.357
4.750
13.071
GHDP-100C-535A-D1
18.000
14.441
5.665
7.921
7.664
5.625
15.794
GHDP-130C-385A-D1
32.000
9.808
3.830
5.433
5.212
3.797
10.715
GHDP-130C-435A-D1
32.000
12.564
4.906
6.960
6.677
4.864
13.728
GHDP-130C-485A-D1
32.000
15.618
6.098
8.651
8.319
6.060
17.102
GHDP-130C-535A-D1
32.000
19.069
7.446
10.563
10.173
7.410
20.914
GHDP-130C-585A-D1
32.000
22.877
8.933
12.672
12.219
8.901
25.121
GHDP-130C-635A-D1
32.000
27.046
10.561
14.982
14.459
10.533
29.725
Numéro de modèle
Couple max. Nm
3 BAR SYMMETRICAL Torque Output (Nm)
BTO
RTO
ETO
BTC
RTC
ETC
GHDP-085S-235A-D1
9.000
1.482
920
1.620
1.457
906
1.593
GHDP-085S-280A-D1
9.000
2.104
1.306
2.300
2.079
1.293
2.273
GHDP-085S-335A-D1
9.000
3.012
1.870
3.293
2.979
1.852
3.256
GHDP-085S-385A-D1
9.000
3.992
2.478
4.364
3.959
2.462
4.327
GHDP-085S-435A-D1
9.000
5.114
3.174
5.590
5.080
3.160
5.553
GHDP-100S-335A-D1
18.000
3.585
2.225
3.918
3.532
2.197
3.861
GHDP-100S-385A-D1
18.000
4.751
2.949
5.193
4.699
2.922
5.136
GHDP-100S-435A-D1
18.000
6.086
3.778
6.652
6.020
3.744
6.580
GHDP-100S-485A-D1
18.000
7.565
4.696
8.269
7.499
4.664
8.197
GHDP-100S-535A-D1
18.000
9.172
5.732
10.116
9.107
5.692
10.044
GHDP-100S-585A-D1
18.000
10.966
6.854
12.095
10.901
6.813
12.024
GHDP-130S-385A-D1
32.000
6.247
3.877
6.828
6.178
3.842
6.753
GHDP-130S-435A-D1
32.000
8.002
4.967
8.746
7.915
4.922
8.651
GHDP-130S-485A-D1
32.000
9.947
6.174
10.873
9.860
6.132
10.777
GHDP-130S-535A-D1
32.000
12.145
7.539
13.275
12.058
7.499
13.180
GHDP-130S-585A-D1
32.000
14.570
9.044
15.926
14.483
9.008
15.831
GHDP-130S-635A-D1
32.000
17.225
10.692
18.828
17.138
10.659
18.733
Numéro de modèle
Couple max. Nm
3,5 BAR CANTED Torque Output (Nm)
BTO
RTO
ETO
BTC
RTC
ETC
GHDP-085C-235A-D1
9.000
2.725
1.064
1.509
1.439
1.048
2.960
GHDP-085C-280A-D1
9.000
3.868
1.510
2.143
2.054
1.496
4.223
GHDP-085C-335A-D1
9.000
5.537
2.162
3.067
2.942
2.143
6.049
GHDP-085C-385A-D1
9.000
7.335
2.864
4.063
3.908
2.847
8.035
GHDP-085C-435A-D1
9.000
GHDP-100C-335A-D1
18.000
6.589
2.573
3.650
3.489
2.541
7.173
GHDP-100C-385A-D1
18.000
8.729
3.408
4.835
4.638
3.379
9.536
GHDP-100C-435A-D1
18.000
11.176
4.364
6.190
5.940
4.327
12.211
GHDP-100C-485A-D1
18.000
13.879
5.489
7.687
7.417
5.542
15.250
GHDP-100C-535A-D1
18.000
GHDP-130C-385A-D1
32.000
11.476
4.481
6.357
6.099
4.443
12.538
GHDP-130C-435A-D1
32.000
14.694
5.737
8.139
7.809
5.689
16.055
GHDP-130C-485A-D1
32.000
18.266
7.132
10.118
9.729
7.087
20.001
GHDP-130C-535A-D1
32.000
22.290
8.704
12.347
11.891
8.662
24.447
GHDP-130C-585A-D1
32.000
26.729
10.437
14.806
14.276
10.400
29.350
GHDP-130C-635A-D1
32.000
Numéro de modèle
Couple max. Nm
3,5 BAR SYMMETRICAL Torque Output (Nm)
BTO
RTO
ETO
BTC
RTC
ETC
GHDP-085S-235A-D1
9.000
1.735
1.077
1.897
1.706
1.061
1.865
GHDP-085S-280A-D1
9.000
2.463
1.529
2.693
2.435
1.514
2.661
GHDP-085S-335A-D1
9.000
3.526
2.189
3.855
3.487
2.169
3.812
GHDP-085S-385A-D1
9.000
4.671
2.900
5.106
4.632
2.881
5.063
GHDP-085S-435A-D1
9.000
5.981
3.712
6.538
5.942
3.695
6.495
GHDP-100S-335A-D1
18.000
4.196
2.605
4.587
4.135
2.572
4.520
GHDP-100S-385A-D1
18.000
5.559
3.451
6.076
5.498
3.419
6.010
GHDP-100S-435A-D1
18.000
7.117
4.418
7.780
7.040
4.379
7.695
GHDP-100S-485A-D1
18.000
8.848
5.492
9.671
8.770
5.455
9.587
GHDP-100S-535A-D1
18.000
10.700
6.688
11.802
10.625
6.641
11.718
GHDP-100S-585A-D1
18.000
12.794
7.996
14.111
12.718
7.949
14.027
GHDP-130S-385A-D1
32.000
7.309
4.537
7.989
7.229
4.496
7.901
GHDP-130S-435A-D1
32.000
9.358
5.809
10.229
9.256
5.757
10.118
GHDP-130S-485A-D1
32.000
11.633
7.221
12.716
11.531
7.172
12.604
GHDP-130S-535A-D1
32.000
14.196
8.812
15.517
14.095
8.766
15.406
GHDP-130S-585A-D1
32.000
17.023
10.567
18.607
16.921
10.524
18.496
GHDP-130S-635A-D1
32.000
20.115
12.486
21.987
20.013
12.448
21.876
Numéro de modèle
Couple max. Nm
4 BAR CANTED Torque Output (Nm)
BTO
RTO
ETO
BTC
RTC
ETC
GHDP-085C-235A-D1
9.000
3.122
1.219
1.729
1.649
1.201
3.391
GHDP-085C-280A-D1
9.000
4.432
1.730
2.455
2.353
1.714
4.839
GHDP-085C-335A-D1
9.000
6.345
2.477
3.514
3.371
2.456
6.931
GHDP-085C-385A-D1
9.000
GHDP-085C-435A-D1
9.000
GHDP-100C-335A-D1
18.000
7.561
2.990
4.188
4.017
3.001
8.259
GHDP-100C-385A-D1
18.000
10.012
3.959
5.545
5.334
3.985
10.967
GHDP-100C-435A-D1
18.000
12.813
5.068
7.097
6.839
5.110
14.062
GHDP-100C-485A-D1
18.000
15.928
6.299
8.822
8.512
6.360
17.503
GHDP-100C-535A-D1
18.000
GHDP-130C-385A-D1
32.000
13.145
5.132
7.281
6.985
5.089
14.361
GHDP-130C-435A-D1
32.000
16.823
6.569
9.319
8.941
6.513
18.383
GHDP-130C-485A-D1
32.000
20.913
8.166
11.584
11.139
8.114
22.900
GHDP-130C-535A-D1
32.000
25.512
9.962
14.132
13.610
9.914
27.980
GHDP-130C-585A-D1
32.000
GHDP-130C-635A-D1
32.000
Numéro de modèle
Couple max. Nm
4 BAR SYMMETRICAL Torque Output (Nm)
BTO
RTO
ETO
BTC
RTC
ETC
GHDP-085S-235A-D1
9.000
1.988
1.234
2.173
1.955
1.216
2.137
GHDP-085S-280A-D1
9.000
2.823
1.752
3.085
2.790
1.735
3.049
GHDP-085S-335A-D1
9.000
4.041
2.508
4.417
3.996
2.485
4.368
GHDP-085S-385A-D1
9.000
5.350
3.321
5.848
5.305
3.300
5.799
GHDP-085S-435A-D1
9.000
6.848
4.251
7.485
6.803
4.231
7.436
GHDP-100S-335A-D1
18.000
4.808
2.985
5.256
4.739
2.947
5.180
GHDP-100S-385A-D1
18.000
6.367
3.952
6.960
6.297
3.917
6.883
GHDP-100S-435A-D1
18.000
8.149
5.058
8.907
8.061
5.013
8.811
GHDP-100S-485A-D1
18.000
10.130
6.288
11.073
10.042
6.246
10.976
GHDP-100S-535A-D1
18.000
12.229
7.643
13.488
12.143
7.589
13.392
GHDP-100S-585A-D1
18.000
14.622
9.139
16.127
14.535
9.085
16.031
GHDP-130S-385A-D1
32.000
8.371
5.196
9.150
8.280
5.150
9.050
GHDP-130S-435A-D1
32.000
10.714
6.651
11.711
10.598
6.592
11.584
GHDP-130S-485A-D1
32.000
13.319
8.268
14.558
13.203
8.212
14.431
GHDP-130S-535A-D1
32.000
16.248
10.086
17.760
16.132
10.033
17.633
GHDP-130S-585A-D1
32.000
19.476
12.089
21.288
19.360
12.041
21.161
GHDP-130S-635A-D1
32.000
23.005
14.280
25.146
22.889
14.236
25.019
Numéro de modèle
Couple max. Nm
4,5 BAR CANTED Torque Output (Nm)
BTO
RTO
ETO
BTC
RTC
ETC
GHDP-085C-235A-D1
9.000
3.553
1.394
1.949
1.857
1.363
3.826
GHDP-085C-280A-D1
9.000
5.044
1.978
2.766
2.653
1.947
5.468
GHDP-085C-335A-D1
9.000
7.220
2.832
3.960
3.816
2.801
7.865
GHDP-085C-385A-D1
9.000
GHDP-085C-435A-D1
9.000
GHDP-100C-335A-D1
18.000
8.493
3.332
4.659
4.490
3.295
9.253
GHDP-100C-385A-D1
18.000
11.218
4.400
6.153
5.946
4.364
12.254
GHDP-100C-435A-D1
18.000
14.321
5.618
7.855
7.572
5.557
15.605
GHDP-100C-485A-D1
18.000
GHDP-100C-535A-D1
18.000
GHDP-130C-385A-D1
32.000
14.833
5.792
8.216
7.883
5.742
16.206
GHDP-130C-435A-D1
32.000
18.974
7.409
10.510
10.085
7.347
20.733
GHDP-130C-485A-D1
32.000
23.586
9.210
13.065
12.563
9.152
25.829
GHDP-130C-535A-D1
32.000
28.701
11.207
15.899
15.311
11.153
31.478
GHDP-130C-585A-D1
32.000
GHDP-130C-635A-D1
32.000
Numéro de modèle
Couple max. Nm
4,5 BAR SYMMETRICAL Torque Output (Nm)
BTO
RTO
ETO
BTC
RTC
ETC
GHDP-085S-235A-D1
9.000
2.256
1.410
2.489
2.206
1.379
2.433
GHDP-085S-280A-D1
9.000
3.203
2.002
3.533
3.153
1.971
3.478
GHDP-085S-335A-D1
9.000
4.585
2.866
5.057
4.535
2.834
5.002
GHDP-085S-385A-D1
9.000
6.056
3.785
6.679
6.006
3.754
6.624
GHDP-085S-435A-D1
9.000
7.731
4.832
8.527
7.681
4.801
8.472
GHDP-100S-335A-D1
18.000
5.394
3.371
5.949
5.335
3.335
5.885
GHDP-100S-385A-D1
18.000
7.125
4.453
7.858
7.066
4.416
7.793
GHDP-100S-435A-D1
18.000
9.095
5.685
10.032
8.998
5.624
9.924
GHDP-100S-485A-D1
18.000
11.306
7.067
12.470
11.209
7.006
12.363
GHDP-100S-535A-D1
18.000
13.758
8.599
15.174
13.660
8.538
15.067
GHDP-100S-585A-D1
18.000
GHDP-130S-385A-D1
32.000
9.446
5.864
10.326
9.344
5.811
10.213
GHDP-130S-435A-D1
32.000
12.084
7.501
13.208
11.954
7.435
13.066
GHDP-130S-485A-D1
32.000
15.022
9.325
16.420
14.891
9.262
16.277
GHDP-130S-535A-D1
32.000
18.316
11.370
20.021
18.185
11.310
19.877
GHDP-130S-585A-D1
32.000
21.944
13.622
23.986
21.813
13.567
23.843
GHDP-130S-635A-D1
32.000
25.907
16.081
28.318
25.776
16.032
28.175
Numéro de modèle
Couple max. Nm
5 BAR CANTED Torque Output (Nm)
BTO
RTO
ETO
BTC
RTC
ETC
GHDP-085C-235A-D1
9.000
3.916
1.529
2.169
2.069
1.507
4.255
GHDP-085C-280A-D1
9.000
5.560
2.171
3.080
2.953
2.151
6.070
GHDP-085C-335A-D1
9.000
7.959
3.108
4.409
4.229
3.081
8.695
GHDP-085C-385A-D1
9.000
GHDP-085C-435A-D1
9.000
GHDP-100C-335A-D1
18.000
9.471
3.698
5.246
5.015
3.653
10.311
GHDP-100C-385A-D1
18.000
12.535
4.894
6.943
6.662
4.853
13.696
GHDP-100C-435A-D1
18.000
15.994
6.245
8.860
8.501
6.193
17.476
GHDP-100C-485A-D1
18.000
GHDP-100C-535A-D1
18.000
GHDP-130C-385A-D1
32.000
16.481
6.435
9.129
8.759
6.380
18.007
GHDP-130C-435A-D1
32.000
21.082
8.232
11.678
11.205
8.163
23.037
GHDP-130C-485A-D1
32.000
26.207
10.233
14.517
13.959
10.169
28.699
GHDP-130C-535A-D1
32.000
GHDP-130C-585A-D1
32.000
GHDP-130C-635A-D1
32.000
Numéro de modèle
Couple max. Nm
5 BAR SYMMETRICAL Torque Output (Nm)
BTO
RTO
ETO
BTC
RTC
ETC
GHDP-085S-235A-D1
9.000
2.494
1.548
2.726
2.453
1.525
2.681
GHDP-085S-280A-D1
9.000
3.541
2.198
3.870
3.500
2.177
3.825
GHDP-085S-335A-D1
9.000
5.069
3.146
5.541
5.013
3.118
5.479
GHDP-085S-385A-D1
9.000
6.708
4.164
7.333
6.652
4.137
7.271
GHDP-085S-435A-D1
9.000
GHDP-100S-335A-D1
18.000
6.032
3.744
6.593
5.945
3.697
6.498
GHDP-100S-385A-D1
18.000
7.983
4.955
8.726
7.896
4.911
8.631
GHDP-100S-435A-D1
18.000
10.212
6.339
11.163
10.102
6.283
11.042
GHDP-100S-485A-D1
18.000
12.695
7.880
13.876
12.584
7.827
13.756
GHDP-100S-535A-D1
18.000
15.286
9.554
16.860
15.178
9.486
16.741
GHDP-100S-585A-D1
18.000
GHDP-130S-385A-D1
32.000
10.496
6.515
11.473
10.382
6.457
11.348
GHDP-130S-435A-D1
32.000
13.427
8.334
14.676
13.282
8.261
14.518
GHDP-130S-485A-D1
32.000
16.691
10.361
18.244
16.546
10.291
18.086
GHDP-130S-535A-D1
32.000
20.351
12.633
22.245
20.206
12.567
22.086
GHDP-130S-585A-D1
32.000
24.382
15.135
26.651
24.237
15.074
26.492
GHDP-130S-635A-D1
32.000
28.785
17.868
31.464
28.640
17.813
31.306
Numéro de modèle
Couple max. Nm
5,5 BAR CANTED Torque Output (Nm)
BTO
RTO
ETO
BTC
RTC
ETC
GHDP-085C-235A-D1
9.000
4.342
1.703
2.382
2.269
1.665
4.677
GHDP-085C-280A-D1
9.000
6.164
2.418
3.381
3.243
2.380
6.684
GHDP-085C-335A-D1
9.000
GHDP-085C-385A-D1
9.000
GHDP-085C-435A-D1
9.000
GHDP-100C-335A-D1
18.000
10.381
4.072
5.694
5.487
4.028
11.309
GHDP-100C-385A-D1
18.000
13.711
5.378
7.521
7.267
5.334
14.977
GHDP-100C-435A-D1
18.000
GHDP-100C-485A-D1
18.000
GHDP-100C-535A-D1
18.000
GHDP-130C-385A-D1
32.000
18.149
7.087
10.053
9.645
7.026
19.830
GHDP-130C-435A-D1
32.000
23.212
9.063
12.858
12.337
8.987
25.364
GHDP-130C-485A-D1
32.000
28.855
11.267
15.984
15.370
11.196
31.598
GHDP-130C-535A-D1
32.000
GHDP-130C-585A-D1
32.000
GHDP-130C-635A-D1
32.000
Numéro de modèle
Couple max. Nm
5,5 BAR SYMMETRICAL Torque Output (Nm)
BTO
RTO
ETO
BTC
RTC
ETC
GHDP-085S-235A-D1
9.000
2.747
1.705
3.003
2.702
1.680
2.953
GHDP-085S-280A-D1
9.000
3.900
2.421
4.263
3.855
2.397
4.213
GHDP-085S-335A-D1
9.000
5.583
3.465
6.102
5.521
3.434
6.035
GHDP-085S-385A-D1
9.000
7.388
4.586
8.075
7.326
4.556
8.008
GHDP-085S-435A-D1
9.000
GHDP-100S-335A-D1
18.000
6.644
4.124
7.262
6.548
4.072
7.157
GHDP-100S-385A-D1
18.000
8.791
5.457
9.609
8.695
5.408
9.505
GHDP-100S-435A-D1
18.000
11.244
6.979
12.290
11.122
6.918
12.157
GHDP-100S-485A-D1
18.000
GHDP-100S-535A-D1
18.000
GHDP-100S-585A-D1
18.000
GHDP-130S-385A-D1
32.000
11.559
7.175
12.634
11.432
7.111
12.496
GHDP-130S-435A-D1
32.000
14.783
9.176
16.159
14.623
9.095
15.984
GHDP-130S-485A-D1
32.000
18.377
11.407
20.087
18.217
11.330
19.913
GHDP-130S-535A-D1
32.000
22.402
13.906
24.487
22.243
13.834
24.313
GHDP-130S-585A-D1
32.000
26.835
16.657
29.332
26.675
16.591
29.157
GHDP-130S-635A-D1
32.000
Numéro de modèle
Couple max. Nm
6 BAR CANTED Torque Output (Nm)
BTO
RTO
ETO
BTC
RTC
ETC
GHDP-085C-235A-D1
9.000
4.711
1.839
2.609
2.489
1.813
5.118
GHDP-085C-280A-D1
9.000
6.688
2.611
3.704
3.552
2.587
7.302
GHDP-085C-335A-D1
9.000
GHDP-085C-385A-D1
9.000
GHDP-085C-435A-D1
9.000
GHDP-100C-335A-D1
18.000
11.393
4.448
6.311
6.033
4.395
12.403
GHDP-100C-385A-D1
18.000
15.042
5.873
8.332
7.994
5.824
16.435
GHDP-100C-435A-D1
18.000
GHDP-100C-485A-D1
18.000
GHDP-100C-535A-D1
18.000
GHDP-130C-385A-D1
32.000
19.817
7.738
10.977
10.532
7.672
21.653
GHDP-130C-435A-D1
32.000
25.341
9.895
14.038
13.470
9.812
27.692
GHDP-130C-485A-D1
32.000
GHDP-130C-535A-D1
32.000
GHDP-130C-585A-D1
32.000
GHDP-130C-635A-D1
32.000
Numéro de modèle
Couple max. Nm
6 BAR SYMMETRICAL Torque Output (Nm)
BTO
RTO
ETO
BTC
RTC
ETC
GHDP-085S-235A-D1
9.000
3.000
1.862
3.279
2.951
1.835
3.225
GHDP-085S-280A-D1
9.000
4.259
2.644
4.656
4.210
2.618
4.602
GHDP-085S-335A-D1
9.000
6.097
3.785
6.664
6.030
3.750
6.591
GHDP-085S-385A-D1
9.000
GHDP-085S-435A-D1
9.000
GHDP-100S-335A-D1
18.000
7.256
4.504
7.931
7.151
4.447
7.816
GHDP-100S-385A-D1
18.000
9.599
5.959
10.493
9.495
5.905
10.378
GHDP-100S-435A-D1
18.000
12.275
7.620
13.418
12.143
7.552
13.273
GHDP-100S-485A-D1
18.000
GHDP-100S-535A-D1
18.000
GHDP-100S-585A-D1
18.000
GHDP-130S-385A-D1
32.000
12.621
7.834
13.796
12.483
7.764
13.645
GHDP-130S-435A-D1
32.000
16.139
10.018
17.641
15.965
9.930
17.451
GHDP-130S-485A-D1
32.000
20.063
12.454
21.930
19.889
12.370
21.740
GHDP-130S-535A-D1
32.000
24.454
15.180
26.730
24.280
15.101
26.539
GHDP-130S-585A-D1
32.000
29.288
18.180
32.013
29.113
18.108
31.823
GHDP-130S-635A-D1
32.000
Numéro de modèle
Couple max. Nm
7 BAR CANTED Torque Output (Nm)
BTO
RTO
ETO
BTC
RTC
ETC
GHDP-085C-235A-D1
9.000
5.505
2.149
3.049
2.909
2.119
5.981
GHDP-085C-280A-D1
9.000
7.816
3.052
4.329
4.151
3.024
8.534
GHDP-085C-335A-D1
9.000
GHDP-085C-385A-D1
9.000
GHDP-085C-435A-D1
9.000
GHDP-100C-335A-D1
18.000
13.333
5.273
7.384
7.084
5.293
14.566
GHDP-100C-385A-D1
18.000
GHDP-100C-435A-D1
18.000
GHDP-100C-485A-D1
18.000
GHDP-100C-535A-D1
18.000
GHDP-130C-385A-D1
32.000
23.154
9.041
12.826
12.305
8.964
25.298
GHDP-130C-435A-D1
32.000
29.601
11.558
16.397
15.734
11.461
32.346
GHDP-130C-485A-D1
32.000
GHDP-130C-535A-D1
32.000
GHDP-130C-585A-D1
32.000
GHDP-130C-635A-D1
32.000
Numéro de modèle
Couple max. Nm
7 BAR SYMMETRICAL Torque Output (Nm)
BTO
RTO
ETO
BTC
RTC
ETC
GHDP-085S-235A-D1
9.000
3.506
2.176
3.832
3.448
2.145
3.769
GHDP-085S-280A-D1
9.000
4.978
3.090
5.441
4.920
3.060
5.378
GHDP-085S-335A-D1
9.000
7.125
4.423
7.788
7.047
4.383
7.703
GHDP-085S-385A-D1
9.000
GHDP-085S-435A-D1
9.000
GHDP-100S-335A-D1
18.000
8.479
5.263
9.268
8.357
5.198
9.135
GHDP-100S-385A-D1
18.000
11.215
6.962
12.259
11.093
6.900
12.126
GHDP-100S-435A-D1
18.000
14.148
8.843
15.605
13.997
8.748
15.438
GHDP-100S-485A-D1
18.000
GHDP-100S-535A-D1
18.000
GHDP-100S-585A-D1
18.000
GHDP-130S-385A-D1
32.000
14.746
9.153
16.118
14.585
9.072
15.943
GHDP-130S-435A-D1
32.000
18.852
11.702
20.606
18.649
11.599
20.384
GHDP-130S-485A-D1
32.000
23.435
14.547
25.616
23.232
14.449
25.394
GHDP-130S-535A-D1
32.000
28.557
17.727
31.215
28.354
17.635
30.993
GHDP-130S-585A-D1
32.000
GHDP-130S-635A-D1
32.000
Numéro de modèle
Couple max. Nm
8,5 BAR CANTED Torque Output (Nm)
BTO
RTO
ETO
BTC
RTC
ETC
GHDP-085C-235A-D1
9.000
6.697
2.615
3.710
3.539
2.578
7.276
GHDP-085C-280A-D1
9.000
GHDP-085C-335A-D1
9.000
GHDP-085C-385A-D1
9.000
GHDP-085C-435A-D1
9.000
GHDP-100C-335A-D1
18.000
16.190
6.403
8.966
8.602
6.427
17.687
GHDP-100C-385A-D1
18.000
GHDP-100C-435A-D1
18.000
GHDP-100C-485A-D1
18.000
GHDP-100C-535A-D1
18.000
GHDP-130C-385A-D1
32.000
28.158
10.995
15.598
14.965
10.902
30.767
GHDP-130C-435A-D1
32.000
GHDP-130C-485A-D1
32.000
GHDP-130C-535A-D1
32.000
GHDP-130C-585A-D1
32.000
GHDP-130C-635A-D1
32.000
Numéro de modèle
Couple max. Nm
8,5 BAR SYMMETRICAL Torque Output (Nm)
BTO
RTO
ETO
BTC
RTC
ETC
GHDP-085S-235A-D1
9.000
4.265
2.647
4.662
4.195
2.609
4.585
GHDP-085S-280A-D1
9.000
6.055
3.758
6.619
5.985
3.722
6.542
GHDP-085S-335A-D1
9.000
GHDP-085S-385A-D1
9.000
GHDP-085S-435A-D1
9.000
GHDP-100S-335A-D1
18.000
10.315
6.403
11.274
10.166
6.323
11.112
GHDP-100S-385A-D1
18.000
13.458
8.411
14.843
13.346
8.342
14.720
GHDP-100S-435A-D1
18.000
GHDP-100S-485A-D1
18.000
GHDP-100S-535A-D1
18.000
GHDP-100S-585A-D1
18.000
GHDP-130S-385A-D1
32.000
17.933
11.132
19.602
17.738
11.033
19.389
GHDP-130S-435A-D1
32.000
22.921
14.228
25.054
22.674
14.103
24.784
GHDP-130S-485A-D1
32.000
28.493
17.687
31.145
28.246
17.568
30.875
GHDP-130S-535A-D1
32.000
GHDP-130S-585A-D1
32.000
GHDP-130S-635A-D1
32.000
CYCLE DE PEINTURE ACTUATECH La peinture des actionneurs Heavy Duty (Standard ACTUATECH), indiquée dans le tableau, permet leur installation à l’extérieur: sites de produits chimiques, gazoducs, raffineries et applications off-shore. Peintures disponibles sur demande selon les spécifications du client.
PRÉPARATION DE LA SURFACE
SABLAGE DEGRÉ SA 2.1/2
Revêtement
Type de peinture
ÉPAISSEUR
Première couche
Galvanisant inorganique
75 µ
Couche intermédiaire
Epoxy
110 µ
Dernière couche
Polyuréthane
40 µ
ÉPAISSEUR TOTALE
225 µ
Peinture standard: RAL 5010
CORPS CENTRAL - CONFIGURATIONS DISPONIBLES
Conception dissymétrique (canted) Couple de démarrage d'ouverture (BTO) très élevé, avec une forte baisse de la valeur du couple délivré dans la phase finale (ETO) de la manœuvre d'ouverture. Couple de démarrage de fermeture (BTC) nettement inférieur au couple d'ouverture (BTO).
Conception symétrique Courbe de couple plus équilibrée, les valeurs de BTO-ETO BTC-ETC sont similaires.
Pour plus d’informations, veuillez consulter le catalogue des accessoires ACTUATECH.
Pompe Vérin hydraulique Réservoir d'huile Clapet anti-retour Vanne de sécurité
COMMANDE HYDRAULIQUE MANUELLE D'URGENCE

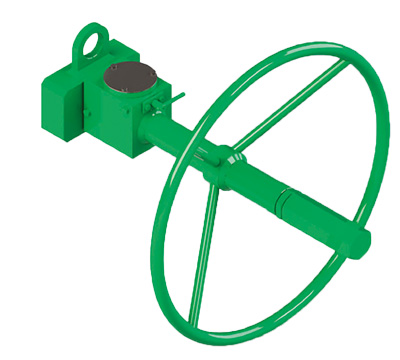

COMMANDE MANUELLE D'URGENCE DÉBRAYABLE POUR ACTIONNEUR À DOUBLE EFFET (uniquement pour les versions avec corps 085)
Connecteur - Manchon
L'actionneur a été conçu de manière à prévoir des raccords conformes aux normes internationales les plus récentes pour permettre et faciliter son montage sur les vannes et les accessoires. Actuatech complète son offre avec des kits de montage, des connecteurs et des manchons sur demande.
Construction modulaire

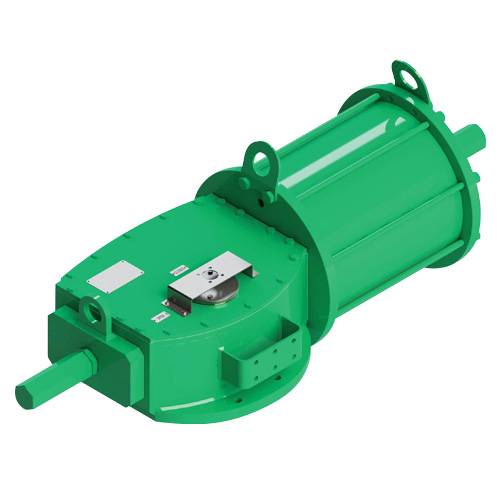

La conception modulaire des actionneurs HEAVY DUTY Actuatech garantit des utilisations complètement polyvalentes. La construction modulaire permet d'assembler les composants en fonction des exigences d’utilisation.
