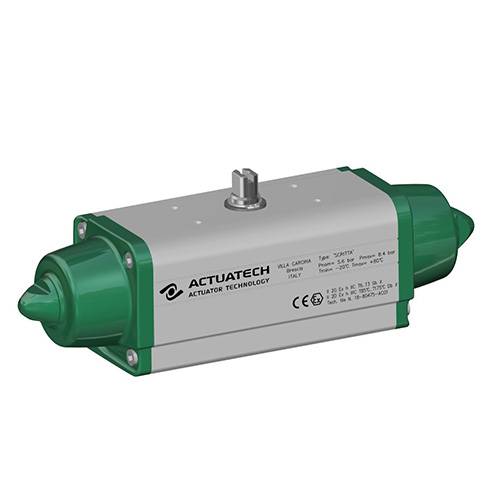

Actionneur pneumatique simple effet GS en aluminium

Macro Actionneurs Pneumatiques DA et SR

Catégorie Actionneurs en Aluminium - Série AGO

DEMANDE D'INFORMATIONS

IMPRIMER PAGE

TÉLÉCHARGER CATALOGUE ALUMINIUM PNEUMATIC ACTUATORS

TÉLÉCHARGER LA FICHE TECHNIQUE

GS15-GS960

GS2880-GS8000

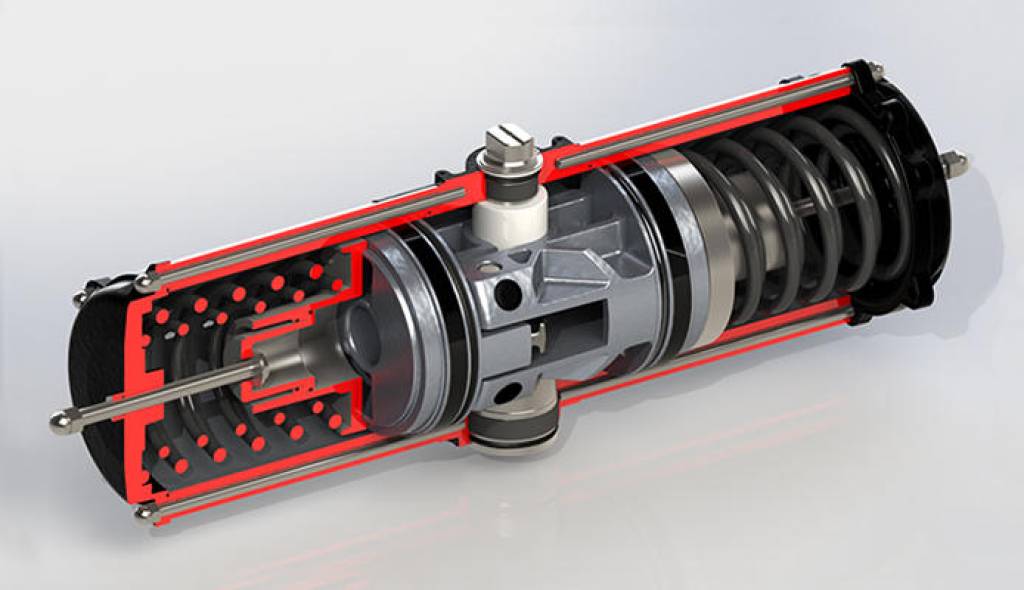

Actionneur pneumatique simple effet GS en aluminium - avantages -

1. Bandes d'étanchéité et de glissement autolubrifiantes sous tension
Frottement réduit entre le piston et le vérin
Évite que la garniture ne se colle au vérin, même après de longues périodes d’immobilisation

2. Fentes, douilles et goupilles en acier avec une dureté supérieure à 50 HRC
Plus grande résistance aux forces à l’intérieur de l'actionneur

3. Frottement de roulement entre la fente et le piston
Réduction du frottement

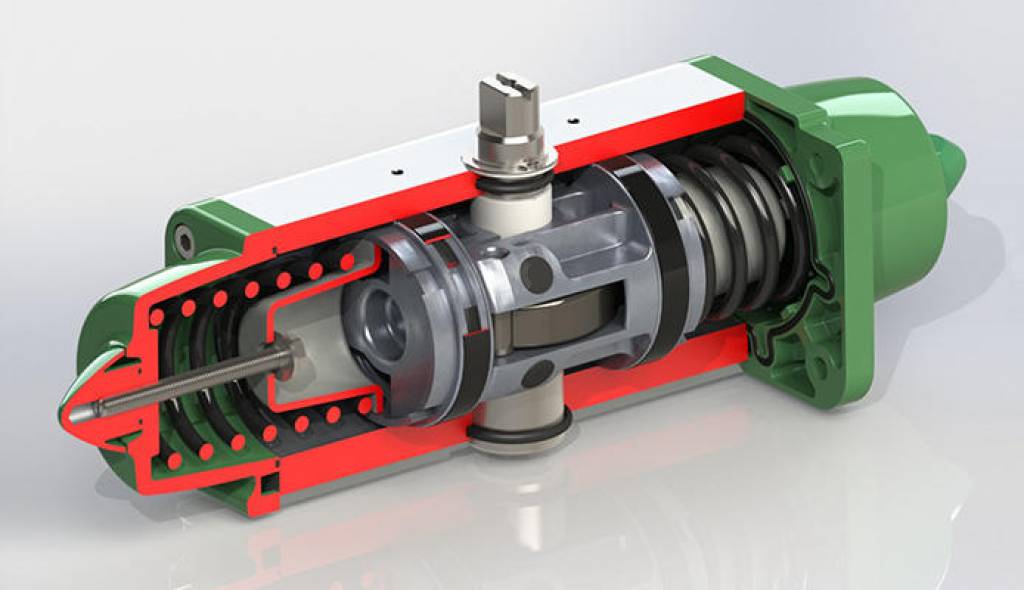

4. Bielle-manivelle avec frottement de roulement (transformation du mouvement linéaire en mouvement de rotation par piston et arbre sans engrenages).
Moins de frottement entre le piston et l'arbre, ce qui réduit l'usure des pièces
Moment de torsion accru en phase d’ouverture et fermeture
Encombrement réduit par rapport aux actionneurs à pignon et crémaillère, donc moins d'espace requis
Moins de poids par rapport aux actionneurs à pignon et crémaillère (-30 % Kg/Nm), ce qui entraîne des économies sur la construction de la structure de l'installation
Réduction de la consommation d'air par rapport aux actionneurs à pignon et crémaillère (-40 % air cm³/Nm double effet et -20 % air cm³/Nm simple effet) avec une charge de travail réduite du compresseur en conséquence ou possibilité d'utiliser un compresseur de dimensions réduites

5. Vérin laminé
Usure moindre des bandes sous tension grâce à la faible rugosité de la surface

6.Stainless steel shaft
Higher corrosion resistance

Plan de pose pour électrovannes NAMUR intégré par le GD15
Ne nécessite aucune embase supplémentaire

Processus de production entièrement réalisé chez ACTUATECH
Contrôle maximum dans toutes les phases de d’usinage

Certificat ATEX
Permet son installation en présence d'un milieu potentiellement explosif

Certifié jusqu'à SIL 3
Niveau élevé garanti de sécurité fonctionnelle

CARACTÉRISTIQUES TECHNIQUES
Couple compris entre 15 Nm et 4000 Nm
Bride de raccordement: EN ISO 5211
F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25
Conforme à la norme EN 15714-3
Angle de rotation: 92° (-1°, +91°)
Moment de torsion: le moment de torsion de rappel dépend uniquement de l'action du ressort, indépendamment de la pression d'alimentation
Il existe 4 réglages de ressort différents disponibles; voir tableau
La fermeture automatique au moyen des ressorts s’effectue dans le sens des aiguilles d'une montre
Le code pour les actionneurs GS version standard indique la dimension du ressort (6 = 5,6 bar) suivie du couple de démarrage en Nm à une pression de 5,6 bar.
Version ATEX conformément à la directive 2014/34/UE

CONDITIONS DE TRAVAIL
Température: de -20°C à +80°C (versions spéciales: températures élevées: -20°C + 150°C; basses températures: -50°C + 60°C) Pression nominale: 5,6 bar; maximum de fonctionnement 8,4 bar
Fluide d'alimentation: air comprimé filtré sec pas nécessairement lubrifié
En cas de lubrification, utilisez une huile non détergente, compatible avec NBR.

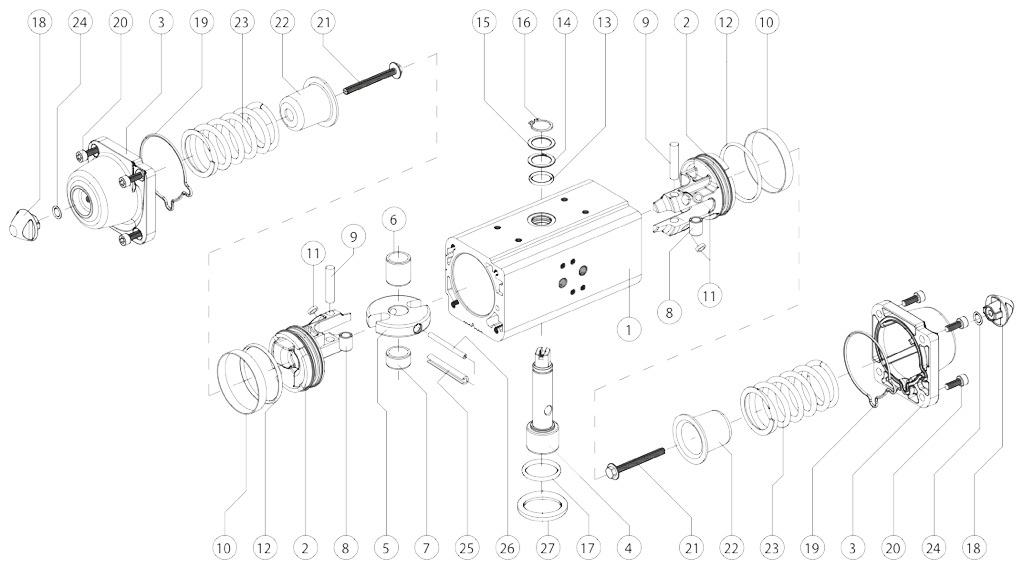

GS15 - GS960

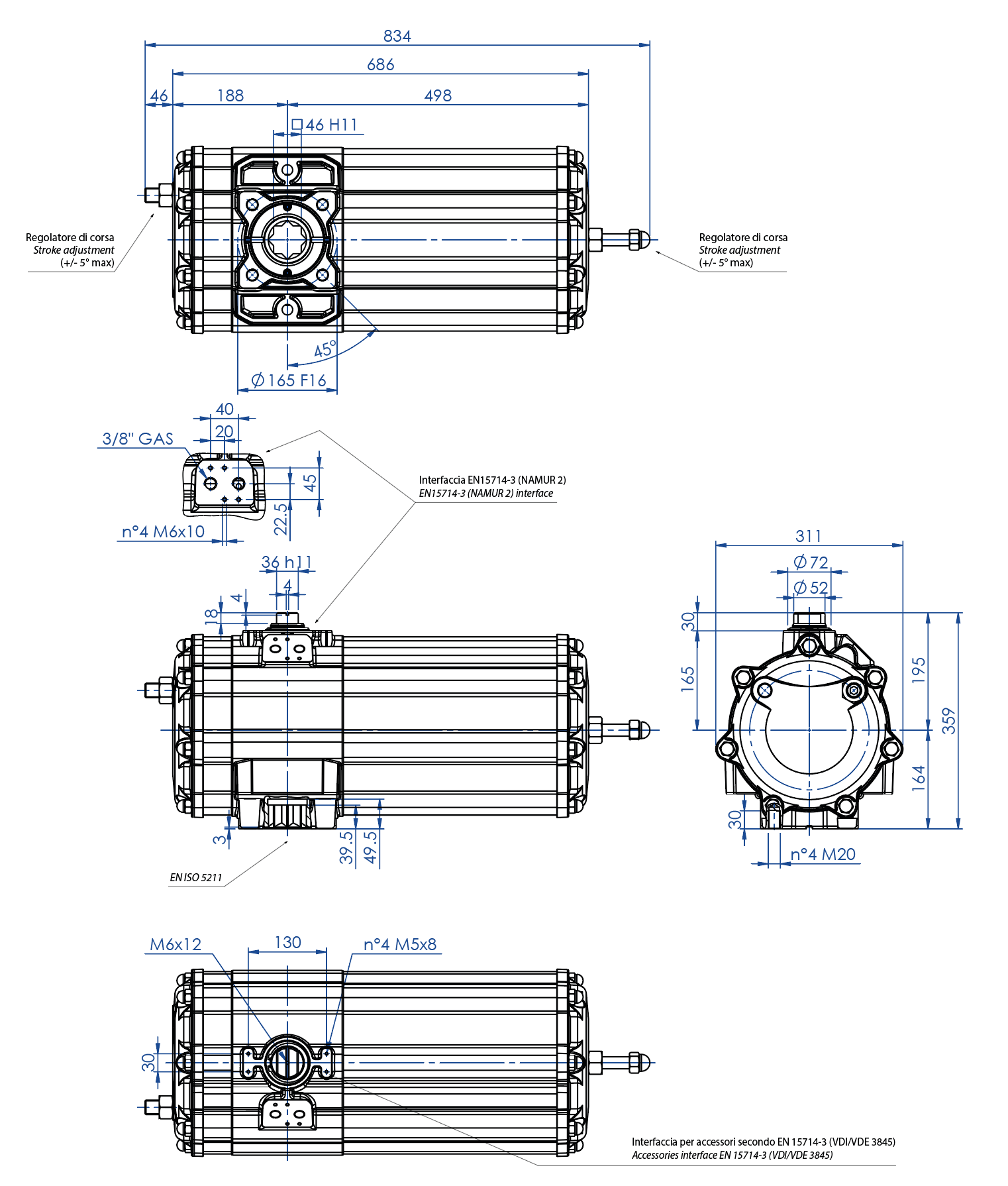

GS1440
GS1920

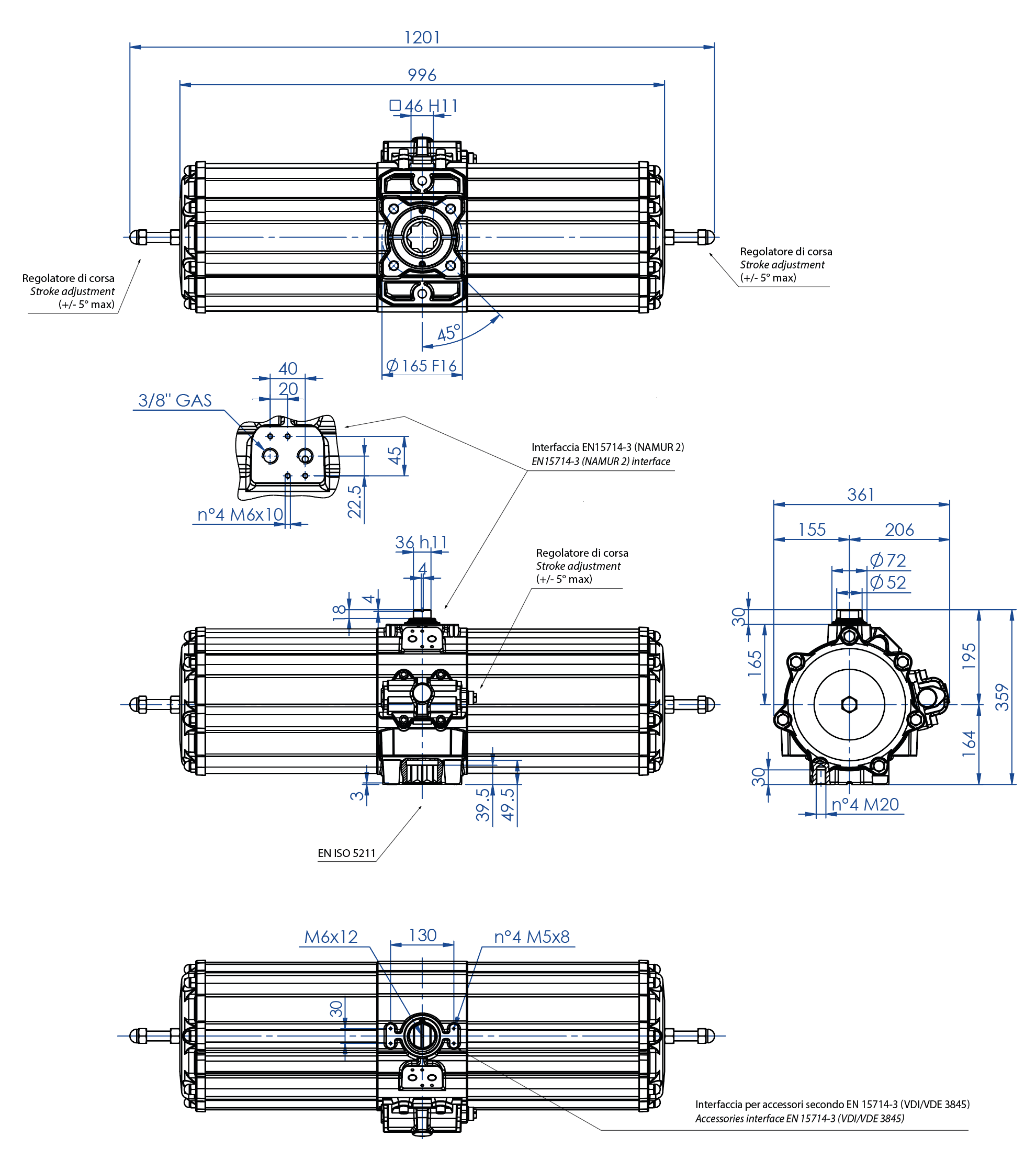

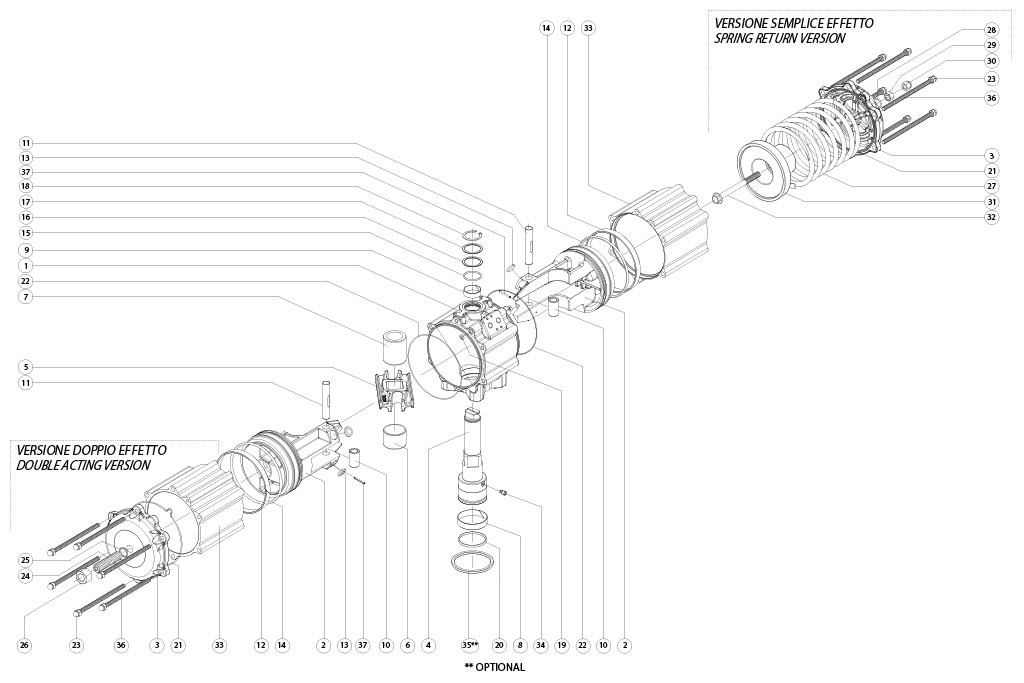

GS2880

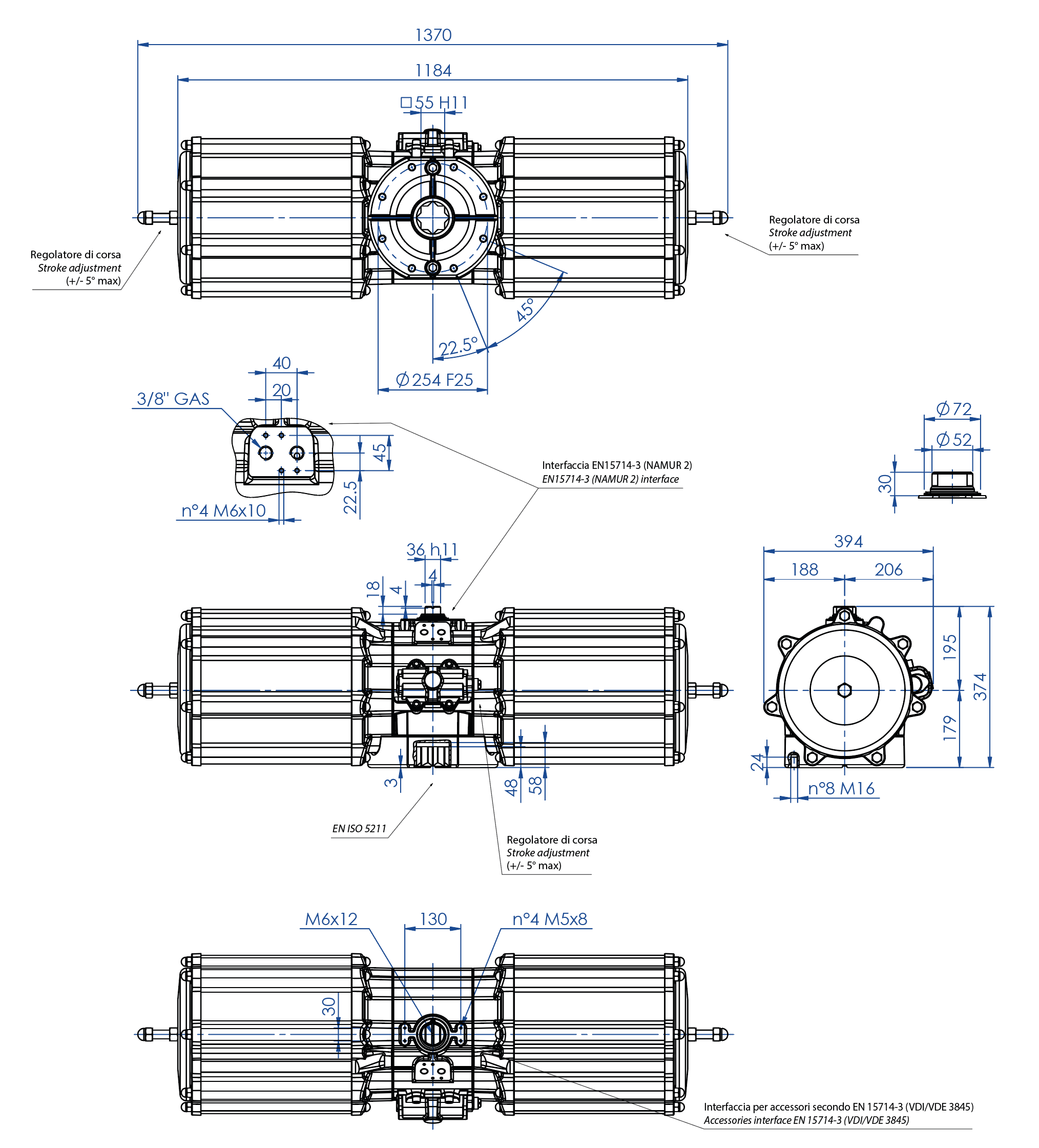

GS4000

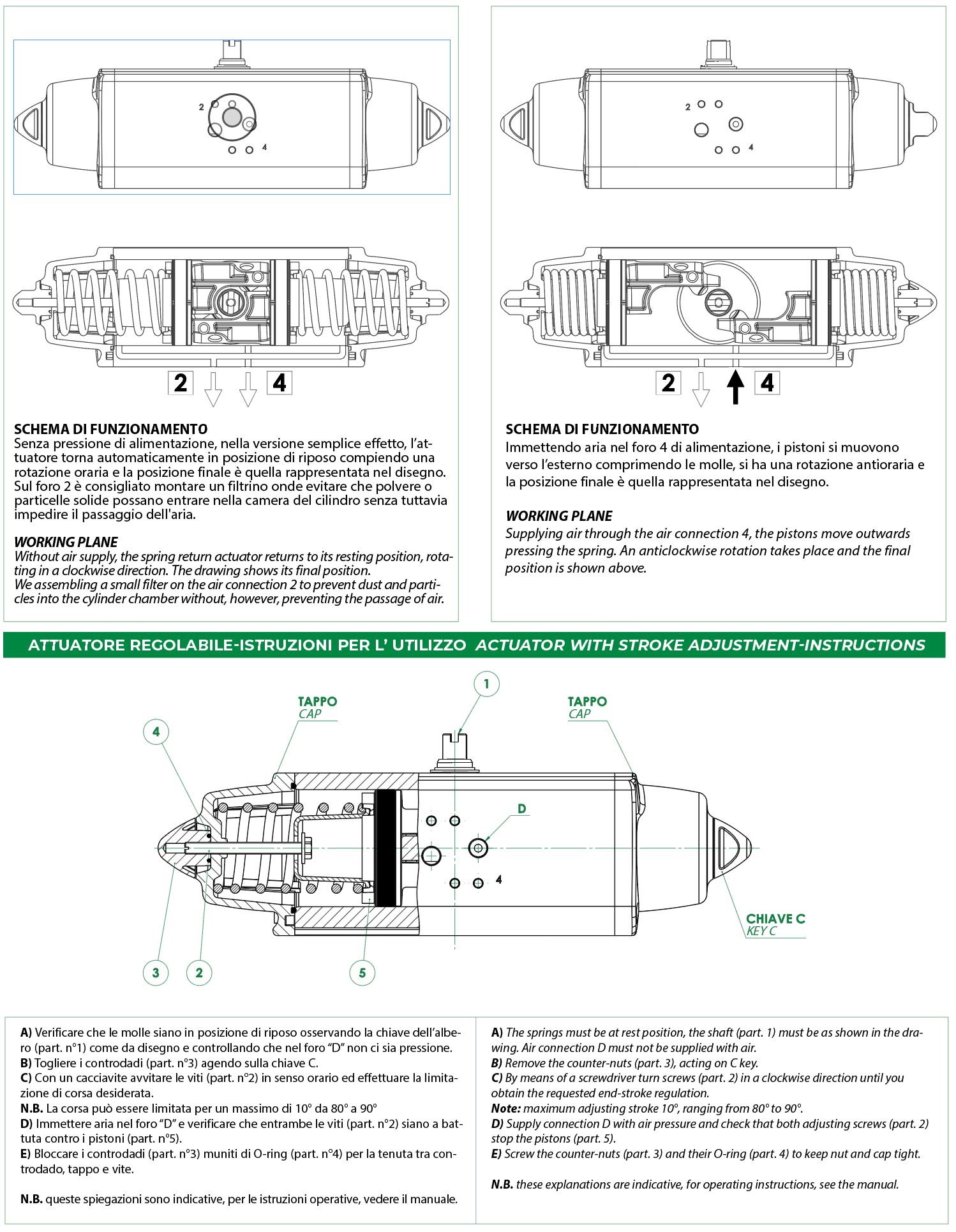

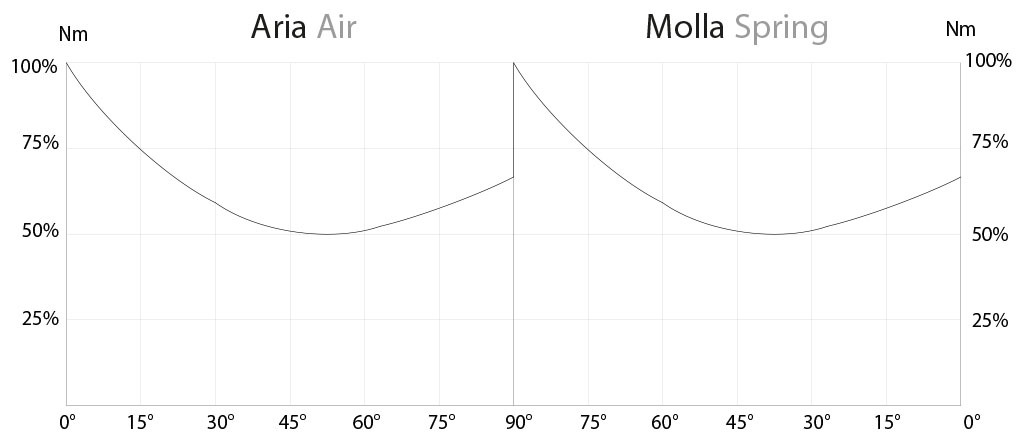

SCHÉMA DE FONCTIONNEMENT ACTIONNEUR PNEUMATIQUE “ GS”

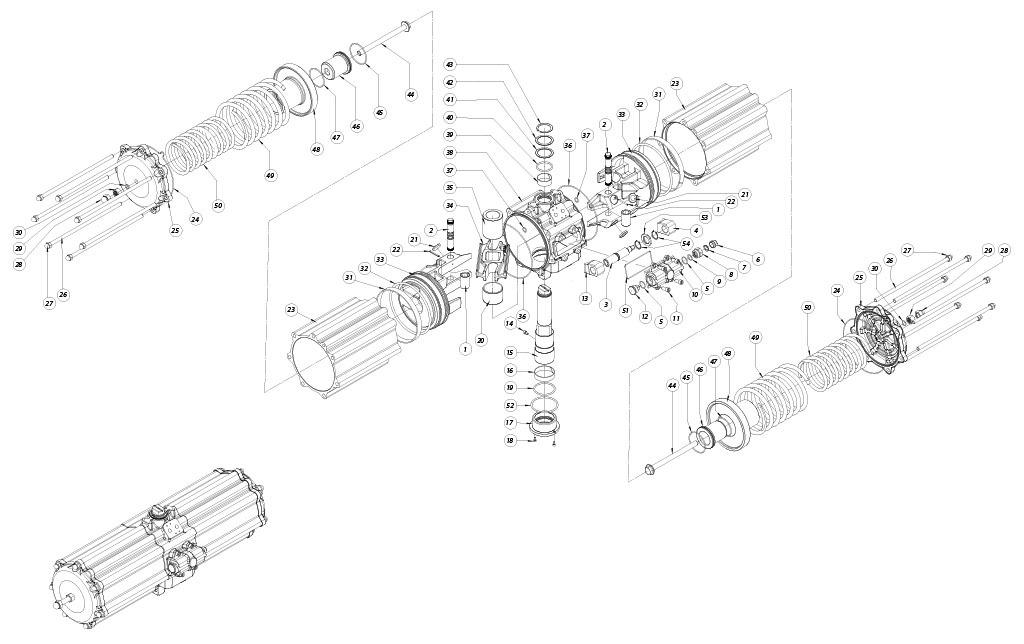

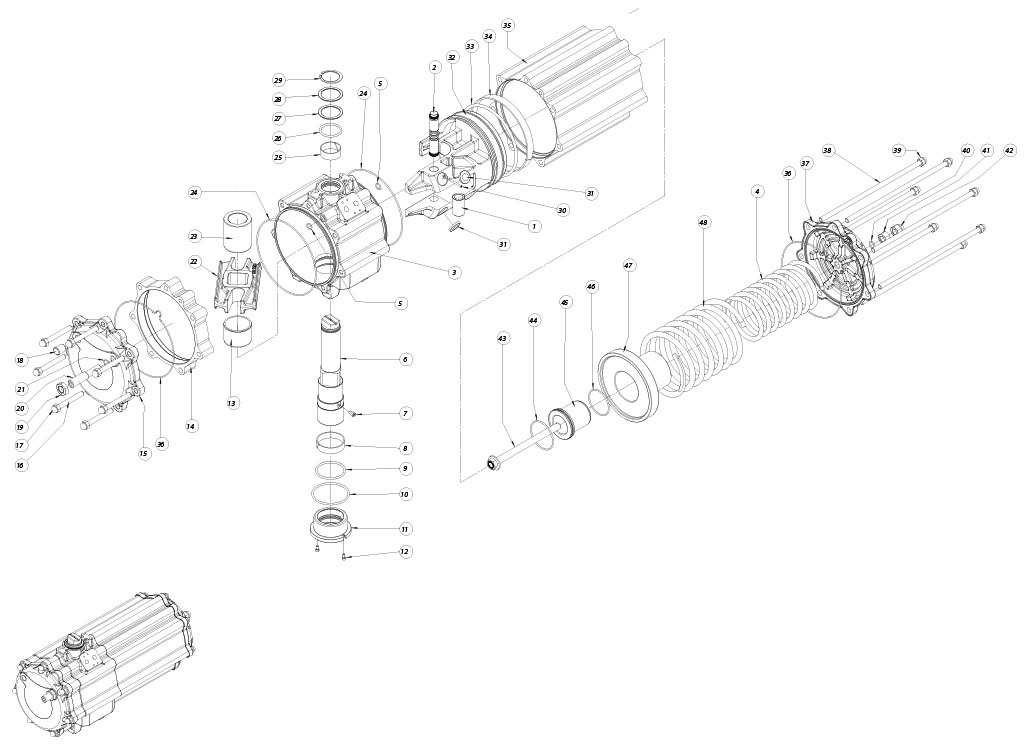

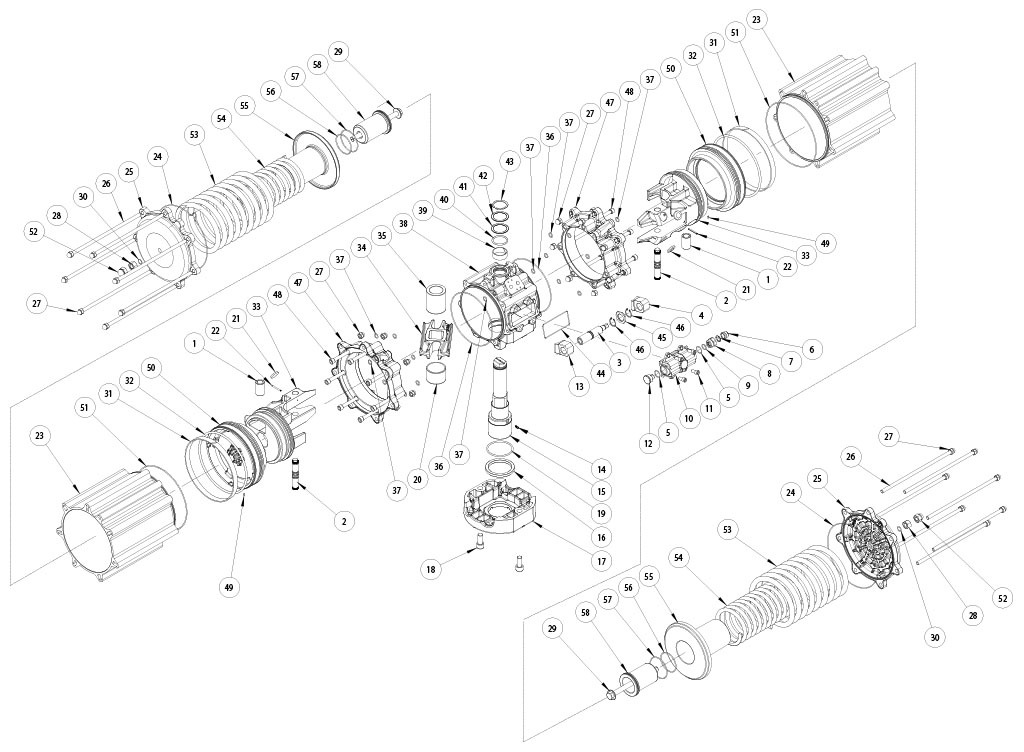

Actionneur pneumatique simple effet GS en aluminium - spécifications - SCHÉMA DE...

MANUELS

GD0015-GD1920 AND GS0015-GS0960 MANUAL - MAN80515

GD2880-GD8000 AND GS1440-GS4000 MANUAL - MAN80937

FICHE TECHNIQUE

GS0015F03F05

GS0015F04

GS0030F04

GS0030F05F07

GS0053F05F07

GS0060F05F07

GS0090F07F10

GS0120F07F10

GS0180F07F10

GS0240F10F12

GS0360F10F12

GS0480F10F12

GS0480F14

GS0720F12

GS0720F14

GS0960F12F16

GS0960F14

GS1440F16

GS1920F16

GS1920F16 100°

GS2880F16

GS4000F25

CERTIFICATS

AKNOWLEDGEMENT OF RECEIPT - EC - ATEX

DECLARATION OF DUST AND WATER PROTECTION DEGREE IP6X-IPX8-IPX6

SIL CERTIFICATE GS

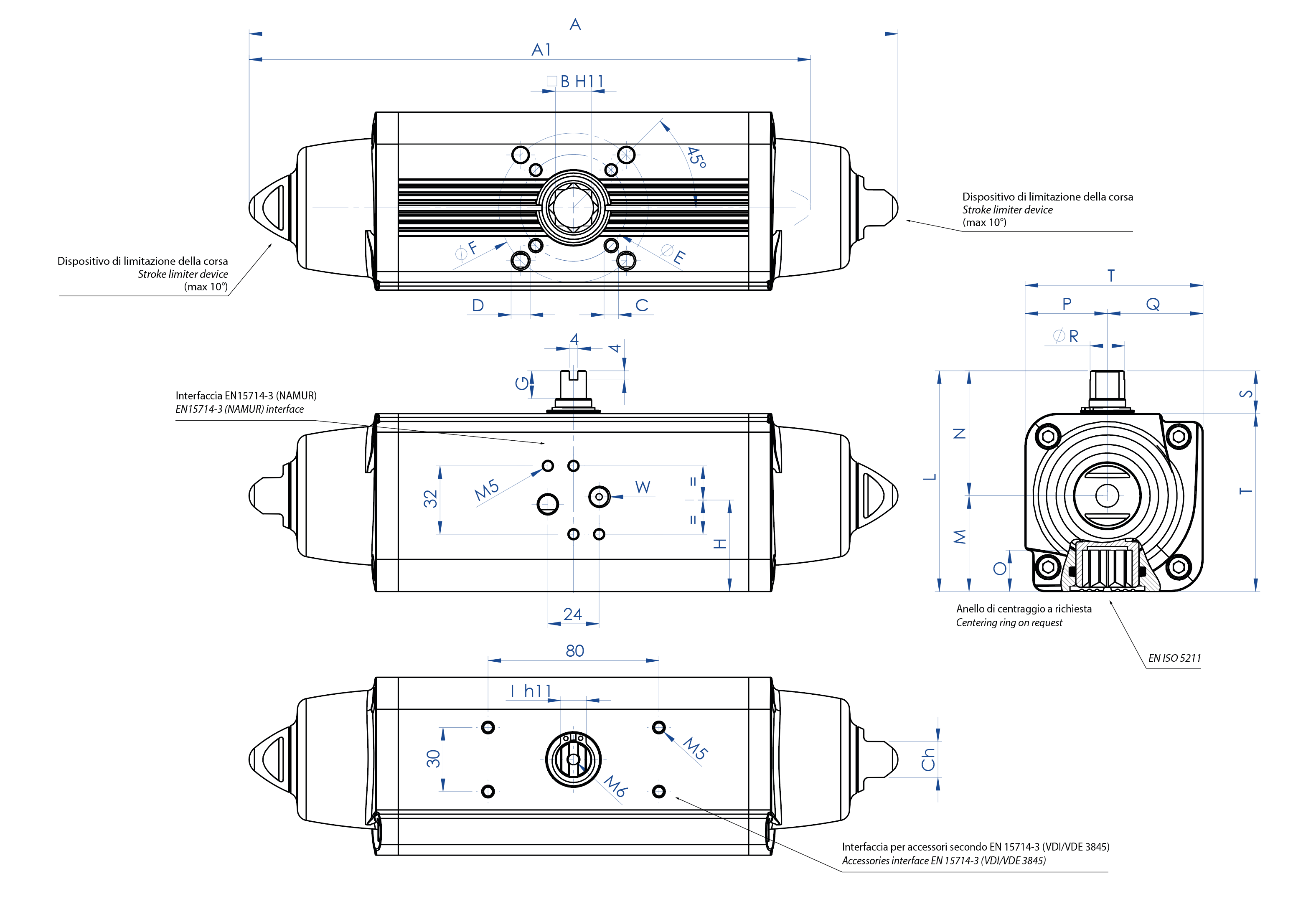

FICHE TECHNIQUE du GS15 (Nm) au GS53 (Nm)
Code	GS0015401S	GS0015402S	GS0030401S	GS0030402S	GS0053401S
Garnitures de rechange	KGGI0014		KGGI0016		KGGI0060
Mesure	GS15		GS30		GS53
ISO	F03/F05	F04	F04	F05/F07	F05/F07
A	233,3	233,3	259	259	304,3
A1 (2,8 Bar)	203,8	203,8	228,5	228,5	270,7
B	11	11	14	14	17
C x profondeur	M5x8	M5x8	M5x8	M6x9	M6x9
D x profondeur	M6x9	-	-	M8x12	M8x12
E	36	42	42	50	50
F	50	-	-	70	70
G	10	10	13	13	13
H	30,3	30,3	35,7	35,7	42,8
I	9	9	10	10	12
L	79,2	79,2	90,4	90,4	103,3
M	31,5	31,5	37,7	37,7	44,8
N	47,7	47,7	52,7	52,7	58,5
O	13,2	13,2	16,5	16,5	19,3
P	27,7	27,7	32,7	32,7	38,5
Q	31,5	31,5	37,7	37,7	44,8
R	10,9	10,9	14,5	14,5	16,2
S	20	20	20	20	20
T	59,2	59,2	70,4	70,4	83,3
W (Gaz)	1/8"	1/8"	1/8"	1/8"	1/8"
Ch	13	13	13	13	17
Poids (Kg)	1,2	1,2	1,95	1,95	3
Air (dm³/cycle)	0,09	0,09	0,17	0,17	0,3
H = CENTRE DES FIXATIONS EMBASE

FICHE TECHNIQUE du GS60 (Nm) au GS360 (Nm)
Code	GS0060401S	GS0090401S	GS0120401S	GS0180401S	GS0240401S	GS0360401S
Garnitures de rechange	KGGI0018	KGGI0019	KGGI0020	KGGI0021	KGGI0022	KGGI0023
Mesure	GS60	GS90	GS120	GS180	GS240	GS360
ISO	F05/F07	F07/F10	F07/F10	F07/F10	F10/F12	F10/F12
A	338,5	393,7	409,6	474	520,5	613
A1 (2,8 Bar)	309,1	341,8	361,6	406,6	454,1	523
B	17	22	22	22	27	27
C x profondeur	M6x9	M8x12	M8x12	M8x12	M10x15	M10x15
D x profondeur	M8x12	M10x15	M10x15	M10x15	M12x18	M12x18
E	50	70	70	70	102	102
F	70	102	102	102	125	125
G	13	16	17	19	19	19,5
H	44,8	54,5	58,1	60	57,4	61,5
I	12	15	15	19	19	22
L	107	137,5	141,1	148	164,9	178
M	46,8	56,5	60,1	62	72,9	78,5
N	60,2	81	81	86	92	99,5
O	19,3	24,8	24,8	24,3	29,5	29,5
P	40,2	51	51	56	62	69,5
Q	46,8	56,5	60,1	62	72,9	78,5
R	18	20,2	22,5	25,5	29	31,8
S	20	30	30	30	30	30
T	87	107,5	111,1	118	134,9	148
W (Gaz)	1/8"	1/8"	1/8"	1/8"	1/4"	1/4"
Ch	17	22	22	22	27	27
Poids (Kg)	3,35	5,9	6,8	8,9	11,8	16,5
Air (dm³/cycle)	0,33	0,55	0,8	1	1,5	2
H = CENTRE DES FIXATIONS EMBASE

FICHE TECHNIQUE du GS480 (Nm) au GS960 (Nm)
Code	GS0480401S	GS0480402S	GS0720402S	GS0720401S	GS0960402S	GS0960401S
Garnitures de rechange	KGGI0024		KGGI0025		KGGI0026
Mesure	GS480		GS720		GS960
ISO	F10/F12	F14	F12	F14	F12/F16	F14
A	648,2	648,2	798	798	828	828
A1 (2,8 Bar)	563,8	563,8	683	683	714,4	714,4
B	36	36	36	36	46	46
C x profondeur	M10x15	M16x24	M12x18	M16x24	M12x18	M16x24
D x profondeur	M12x18	-	-	-	M20x30	-
E	102	140	125	140	125	140
F	125	-	-	-	165	-
G	19,5	19,5	19,5	19,5	18,5	18,5
H	78	78	86,5	86,5	99,2	99,2
I	24	24	27	27	32	32
L	198	198	216	216	237,7	237,7
M	93,5	93,5	101,5	101,5	114,7	114,7
N	104,5	104,5	114,5	114,5	123	123
O	38,5	38,5	38,5	38,5	48,5	48,5
P	74,5	74,5	84,5	84,5	93	93
Q	93,5	93,5	101,5	101,5	114,7	114,7
R	36,5	36,5	41	41	46	46
S	30	30	30	30	30	30
T	168	168	186	186	207,7	207,7
W (Gaz)	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"
Ch	27	27	36	36	36	36
Poids (Kg)	22,7	22,7	33	33	42	42
Air (dm³/cycle)	2,8	2,8	4,2	4,2	5,9	5,9
H = CENTRE DES FIXATIONS EMBASE

FICHE TECHNIQUE GS 1440 (Nm)
Code	GS1440E16D8A
Poids [Kg]	74,0
Volume air [dm³/cycle]	11,0
Garnitures de rechange	KGGI0735

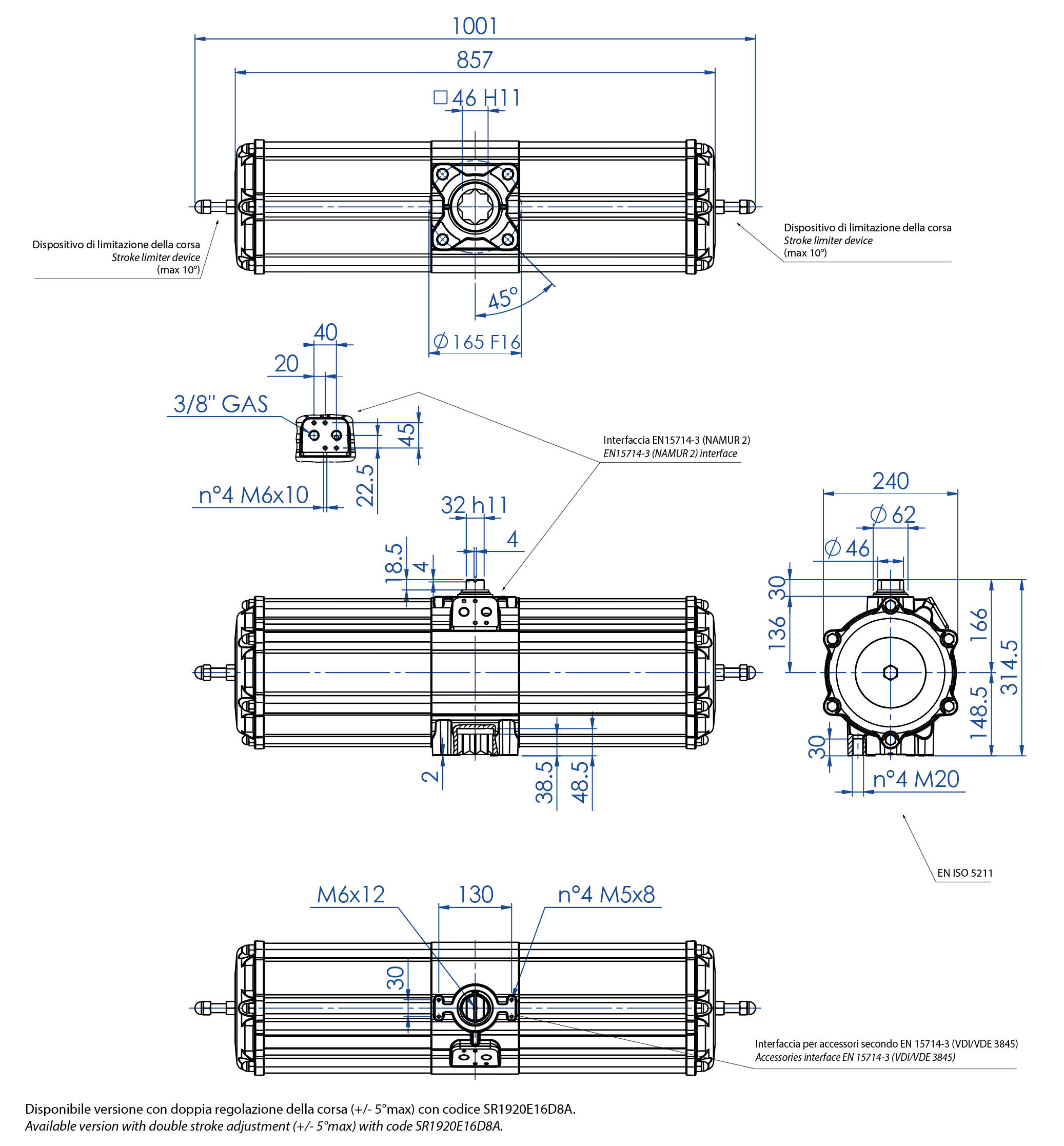

FICHE TECHNIQUE GS 1920 (Nm)
Code	GS1920E1608A
Poids [Kg]	67,0
Volume air [dm³/cycle]	12,0
Garnitures de rechange	KGGI0230

FICHE TECHNIQUE GS 2880 (Nm)
Code	GS2880E16D8A
Poids [Kg]	116,8
Volume air [dm³/cycle]	21,0
Garnitures de rechange	KGGI0535

FICHE TECHNIQUE GS 4000 (Nm)
Code	GS4000E25D8A
Poids [Kg]	183,0
Volume air [dm³/cycle]	29,1
Garnitures de rechange	KGGI0540
