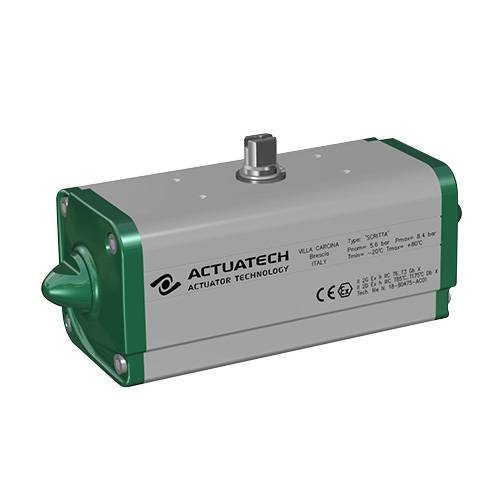

1. Bandes d'étanchéité et de glissement autolubrifiantes sous tension Frottement réduit entre le piston et le vérin Évite que la garniture ne se colle au vérin, même après de longues périodes d’immobilisation
2. Fentes, douilles et goupilles en acier avec une dureté supérieure à 50 HRC Plus grande résistance aux forces à l’intérieur de l'actionneur
3. Frottement de roulement entre la fente et le piston Réduction du frottement

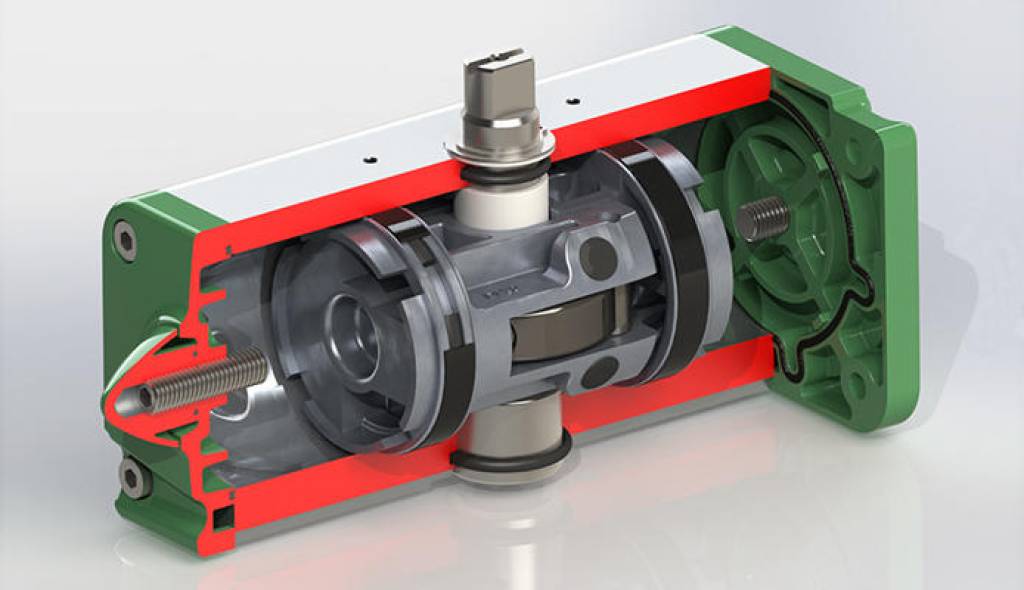

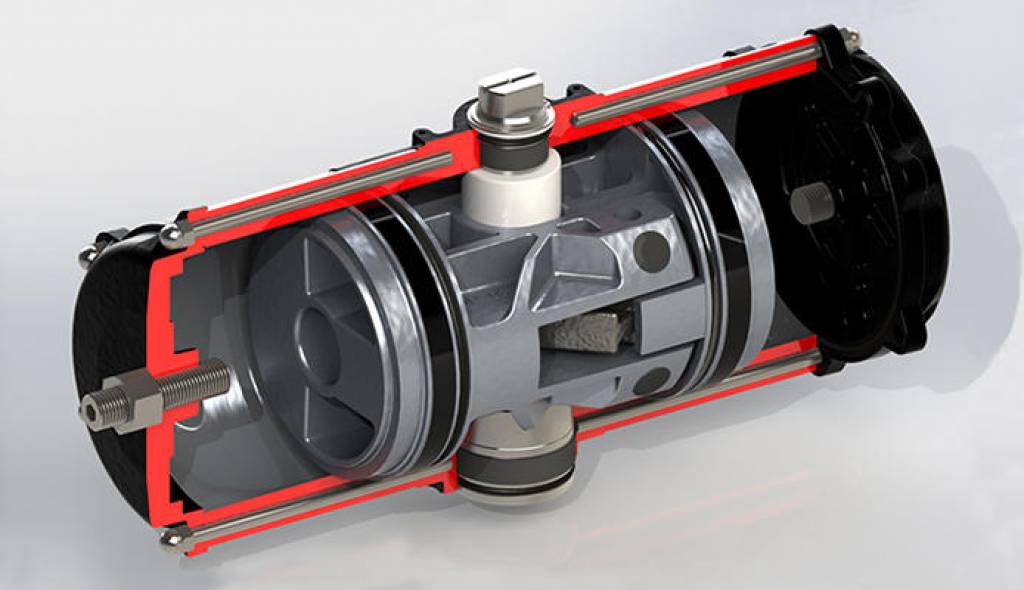

4. Bielle-manivelle avec frottement de roulement (transformation du mouvement linéaire en mouvement de rotation par piston et arbre sans engrenages). Moins de frottement entre le piston et l'arbre, ce qui réduit l'usure des pièces Moment de torsion accru en phase d’ouverture et fermeture Encombrement réduit par rapport aux actionneurs à pignon et crémaillère, donc moins d'espace requis Moins de poids par rapport aux actionneurs à pignon et crémaillère (-30 % Kg/Nm), ce qui entraîne des économies sur la construction de la structure de l'installation Réduction de la consommation d'air par rapport aux actionneurs à pignon et crémaillère (-40 % air cm³/Nm double effet et -20 % air cm³/Nm simple effet) avec une charge de travail réduite du compresseur en conséquence ou possibilité d'utiliser un compresseur de dimensions réduites
5. Vérin laminé Usure moindre des bandes sous tension grâce à la faible rugosité de la surface (0,15 micron Ra)
Plan de pose pour électrovannes NAMUR intégré par le GD15 Ne nécessite aucune embase supplémentaire
Processus de production entièrement réalisé chez ACTUATECH Contrôle maximum dans toutes les phases de d’usinage
Certificat ATEX Permet son installation en présence d'un milieu potentiellement explosif
Certifié jusqu'à SIL 3 Niveau élevé garanti de sécurité fonctionnelle
CARACTÉRISTIQUES TECHNIQUES Couple compris entre 8 Nm et 8000 Nm Bride de raccordement: EN ISO 5211 F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25 Conforme à la norme EN 15714-3 Angle de rotation: 92° (-1°, +91°) Couple: directement proportionnel à la pression d'alimentation; voir tableau Dans chaque actionneur, le chiffre qui suit le sigle GD correspond à la valeur du couple de démarrage en Nm à une pression de 5,6 bar Version ATEX conformément à la directive 2014/34/UE
CONDITIONS DE TRAVAIL Température: de -20°C à +80°C (versions spéciales: températures élevées: -20°C + 150°C; basses températures: -50°C + 60°C) Pression nominale: 5,6 bar; maximum de fonctionnement 8,4 bar (7 bar pour le GD8000) Fluide d'alimentation: air comprimé filtré sec pas nécessairement lubrifié En cas de lubrification, utiliser une huile non détergente compatible avec les matériaux internes de la version de l'actionneur utilisée

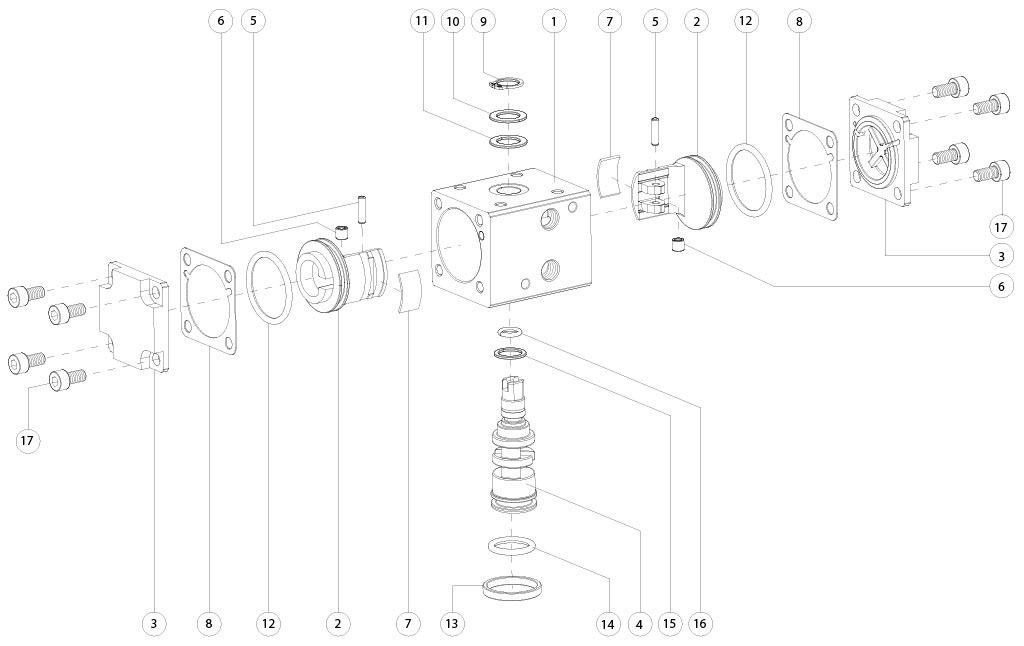

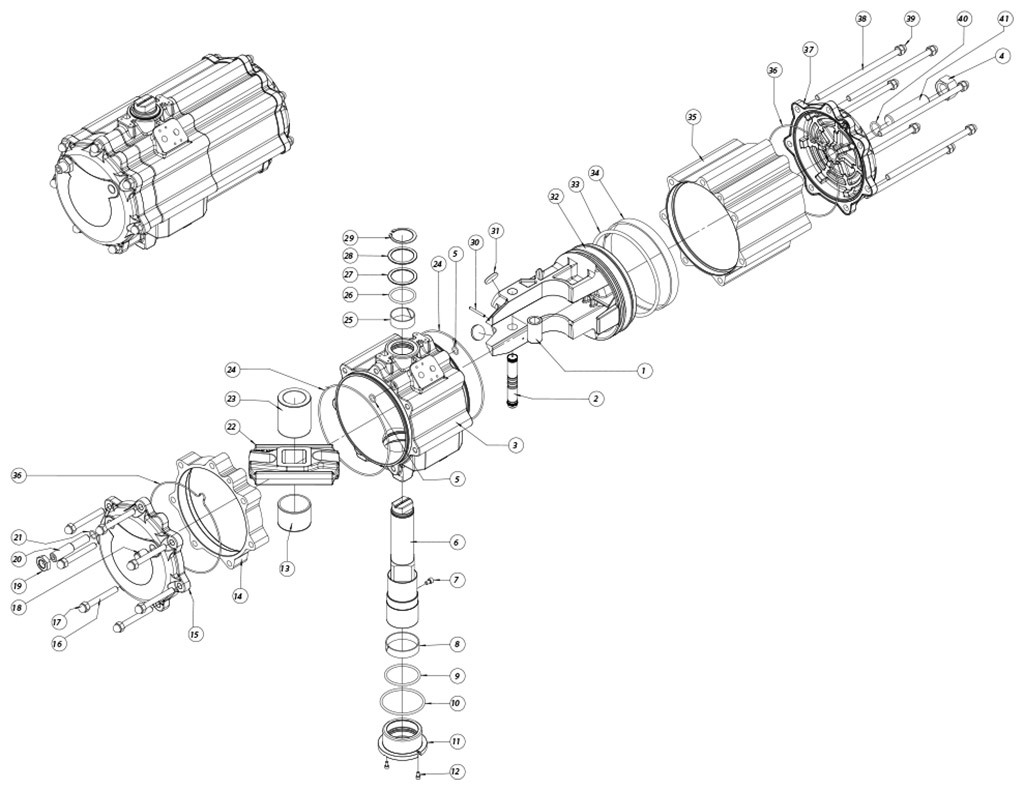

GD08

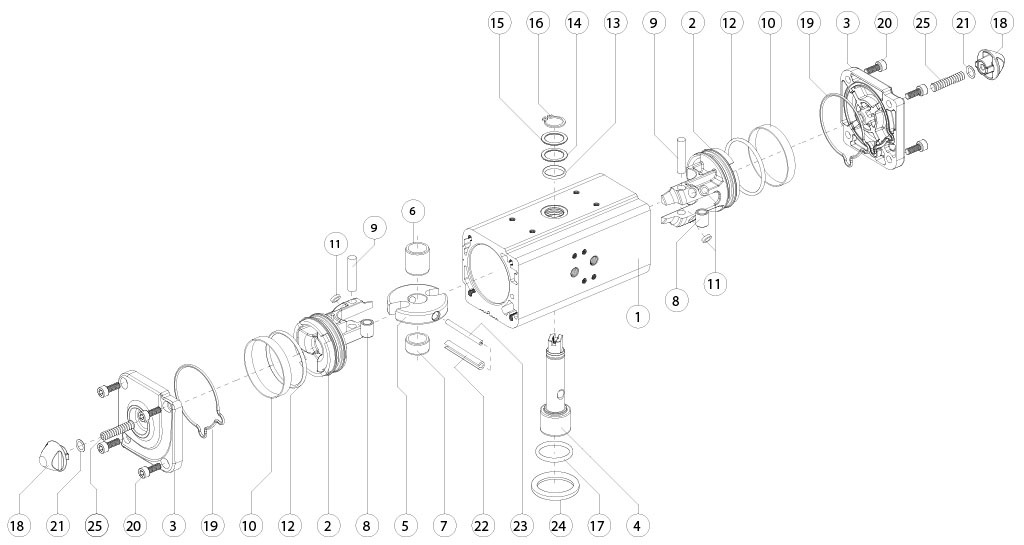

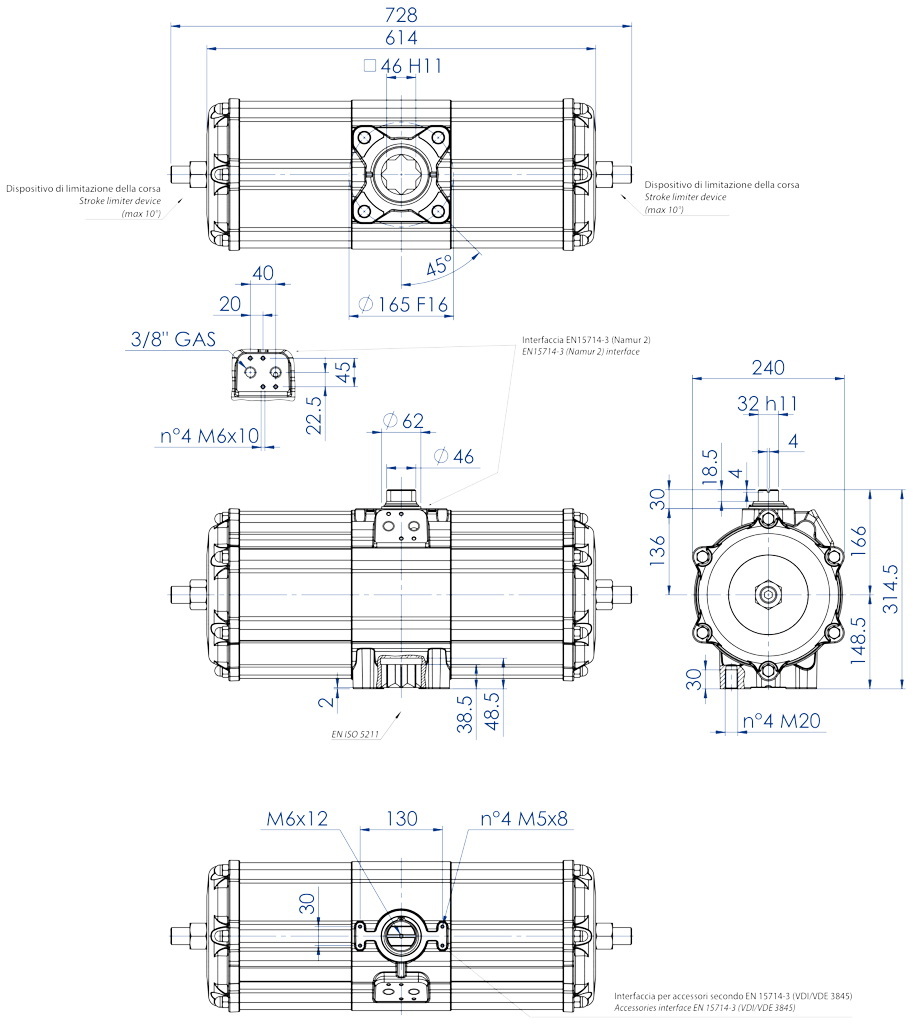

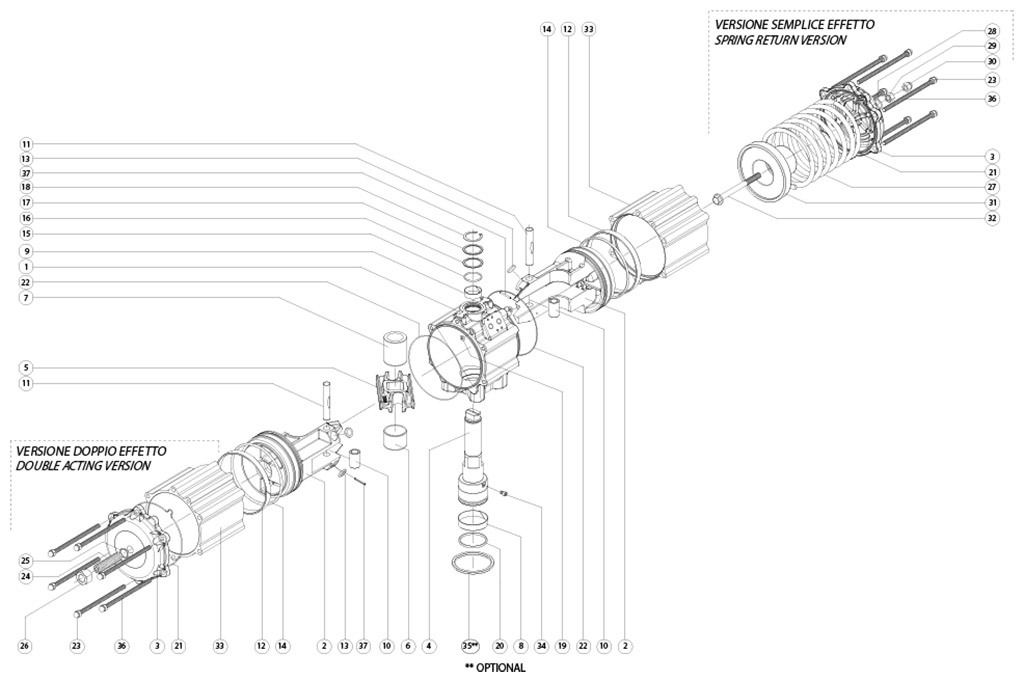

GD15 - GD1920

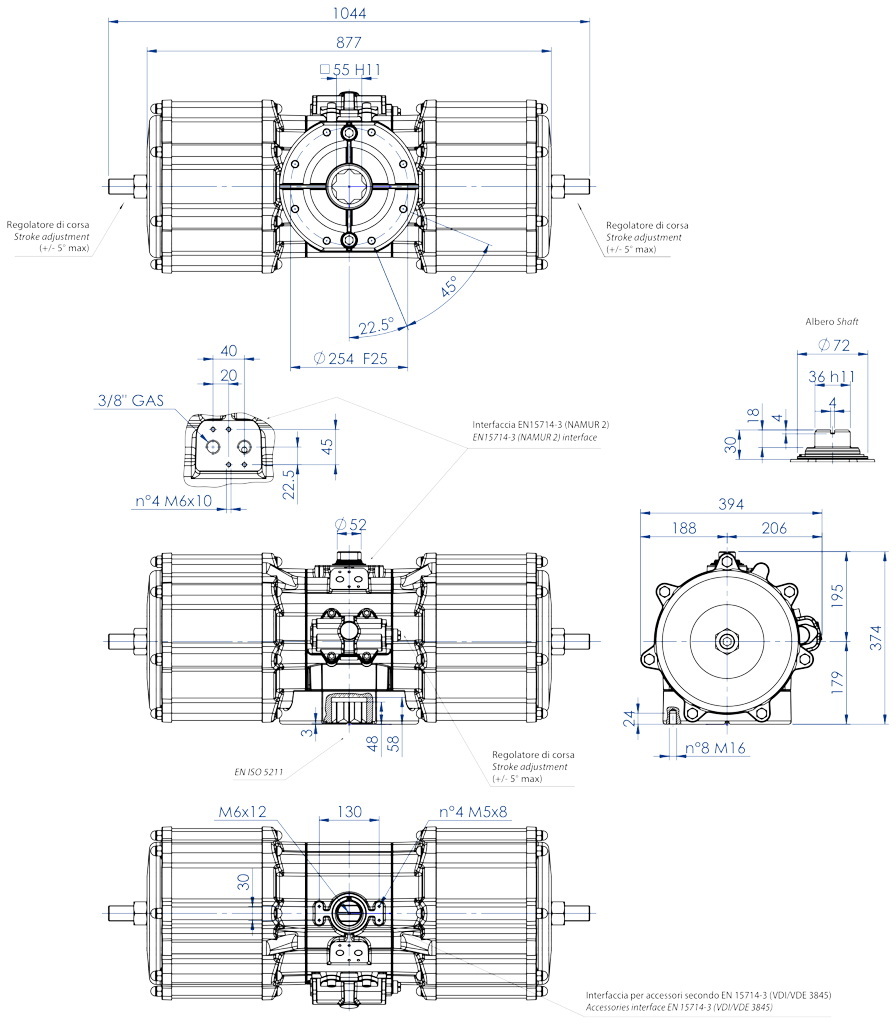

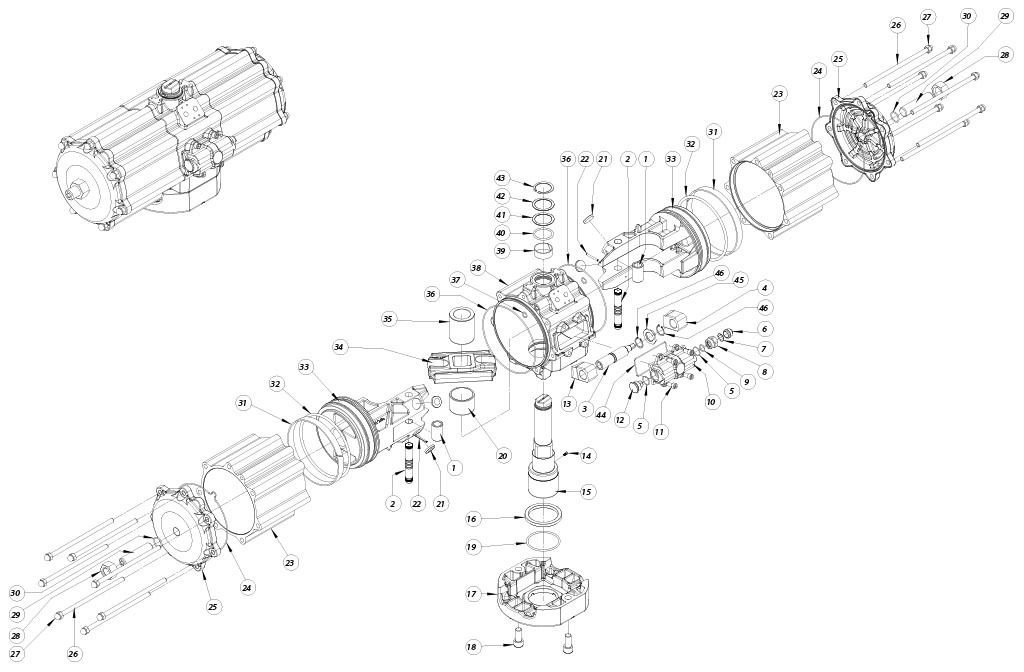

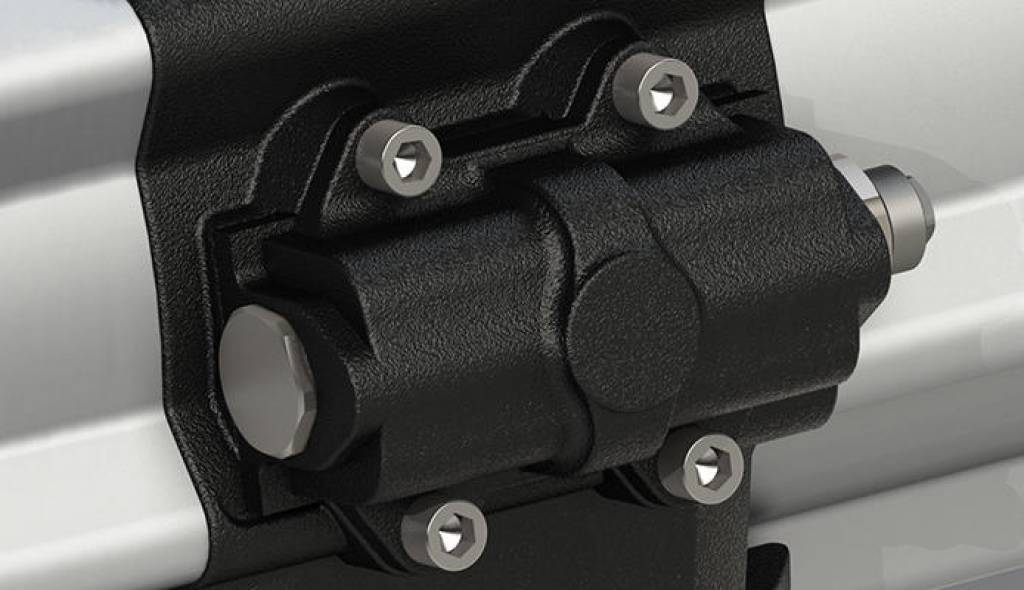

GD2880

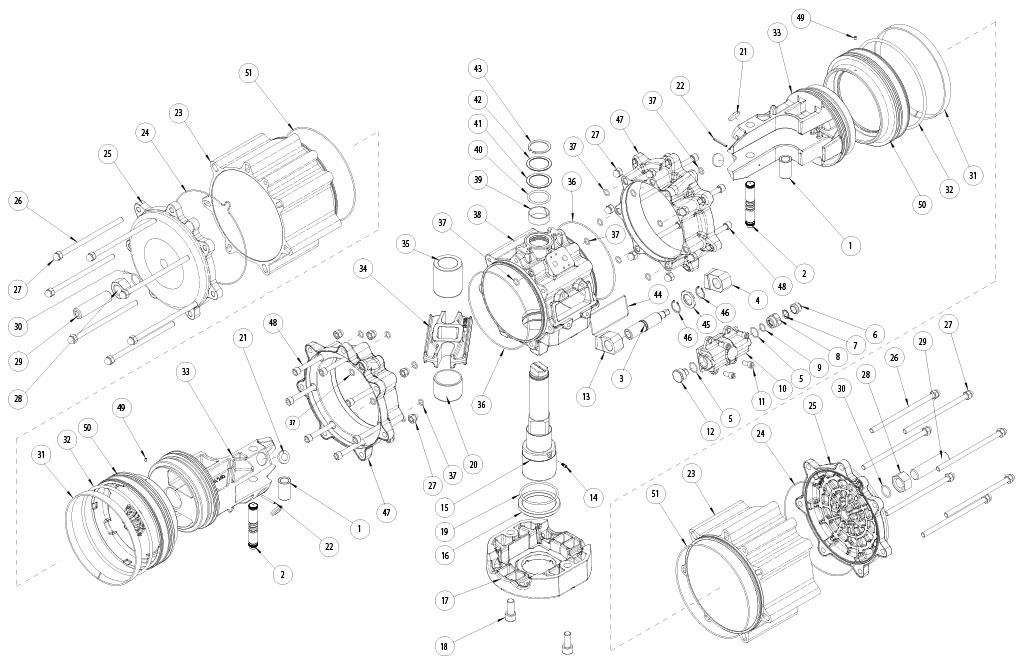

GD3840

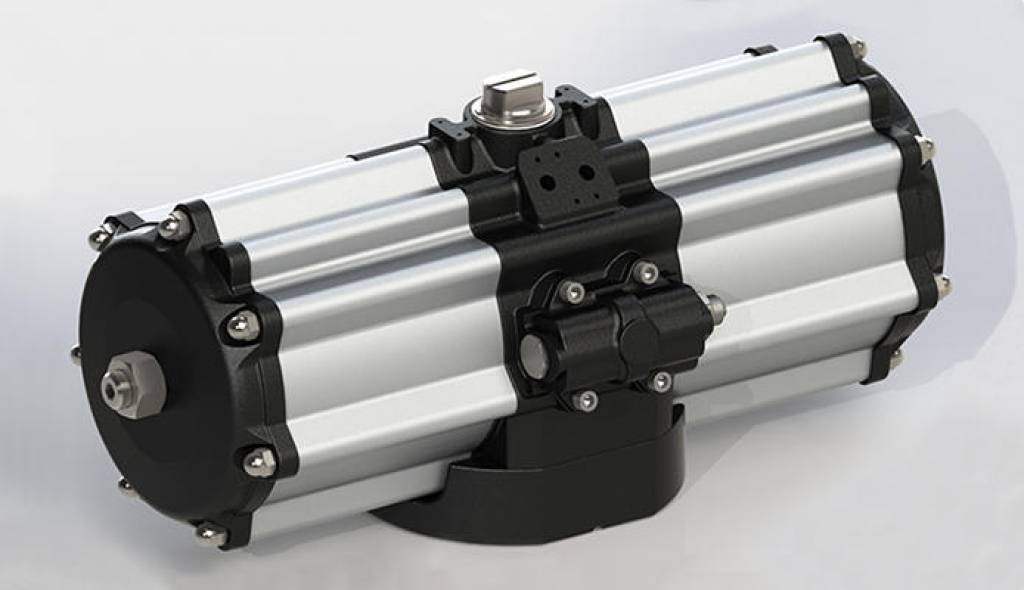

GD5760
GD8000

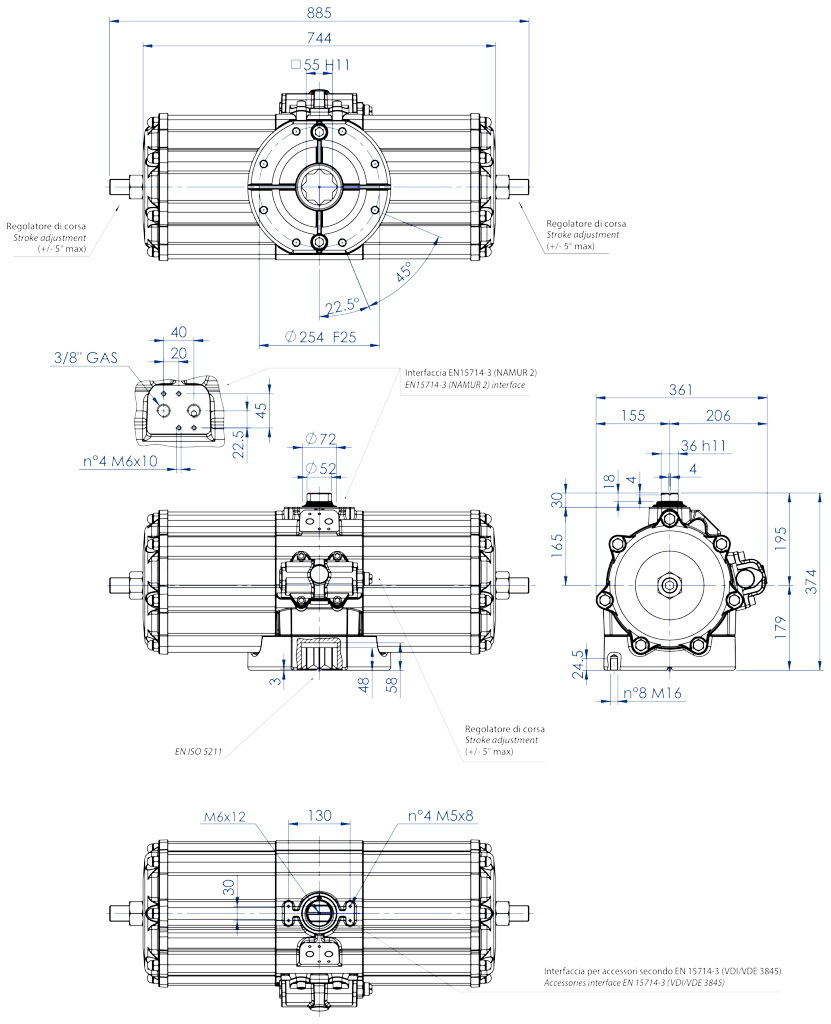

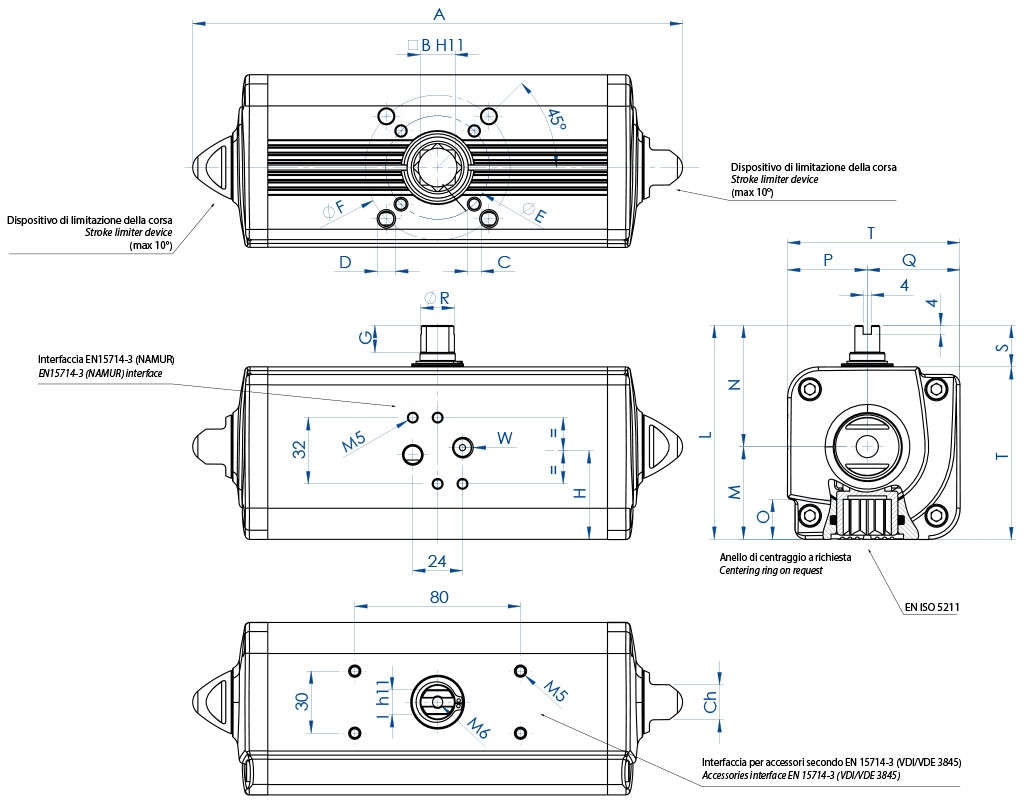

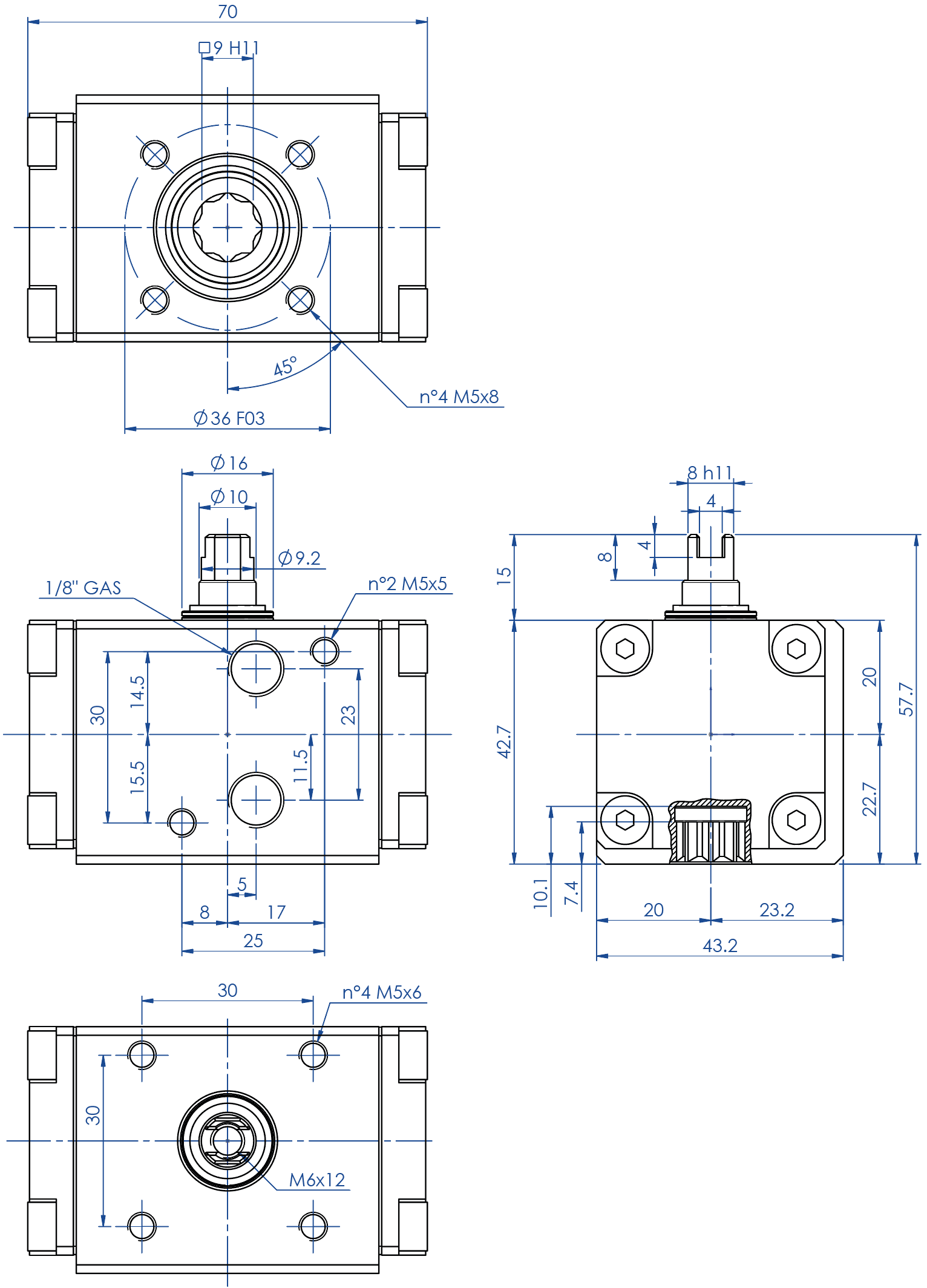

Actionneur double effet mesure GD08 (Nm)
FICHE TECHNIQUE GD08 (Nm)
Code
GD008401S
Poids [Kg]
0,29
Volume air [dm3/cycle]
0,034
Garnitures de rechange
KGGI0010

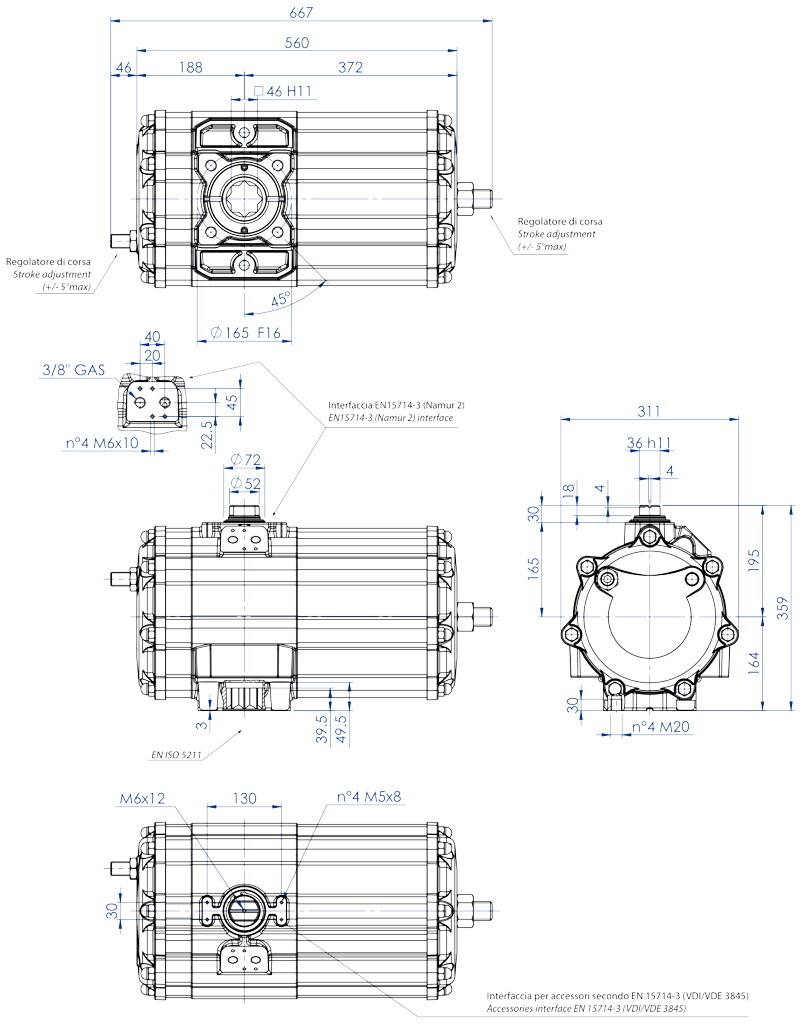

Actionneur double effet mesures du GD15 (Nm) au GD1920 (Nm)

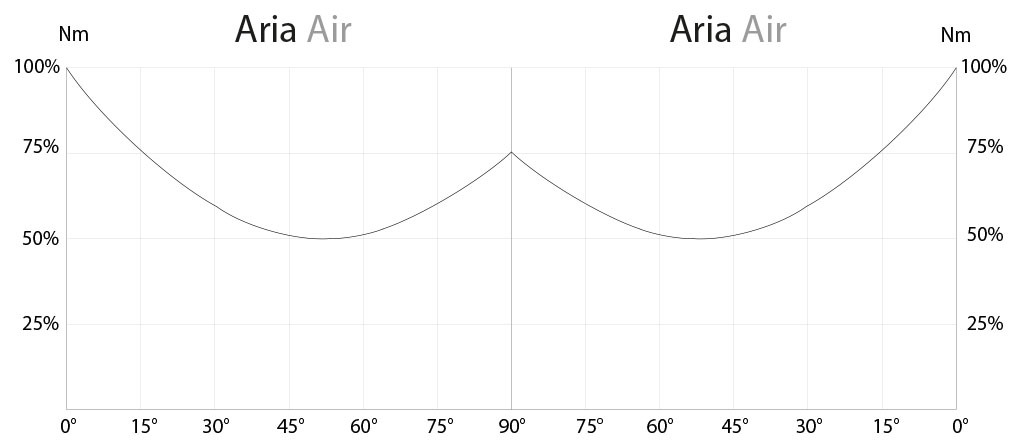

Diagramme du couple en fonction de l'angle de rotation
TABLEAU DES COUPLES (Nm) α ° = ANGLE DE ROTATION
MESURE
α°
3 bar
4 bar
5 bar
5,6 bar
6 bar
7 bar
8 bar
GD 08
0°
3,8
5
6,3
7
7,5
8,8
10
45°
1,9
2,5
3,1
3,5
3,8
4,4
5
90°
3,8
5
6,3
7
7,5
8,8
10
GD 15
0°
8,0
10,7
13,4
15,0
16,1
18,8
21,4
50°
4,0
5,4
6,7
7,5
8,0
9,4
10,7
90°
6,1
8,1
10,1
11,3
12,1
14,1
16,1
GD 30
0°
16,1
21,4
26,8
30,0
32,1
37,5
42,9
50°
8,0
10,7
13,4
15,0
16,1
18,8
21,4
90°
12,1
16,1
20,1
22,5
24,1
28,1
32,1
GD 45
0°
24,1
32,1
40,2
45,0
48,2
56,3
64,3
50°
12,1
16,1
20,1
22,5
24,1
28,1
32,1
90°
18,1
24,1
30,1
33,8
36,2
42,2
48,2
GD 60
0°
32,1
42,9
53,6
60,0
64,3
75,0
85,7
50°
16,1
21,4
26,8
30,0
32,1
37,5
42,9
90°
24,1
32,1
40,2
45,0
48,2
56,3
64,3
GD 106
0°
56,8
75,7
94,6
106,0
113,6
132,5
151,4
50°
28,4
37,9
47,3
53,0
56,8
66,3
75,7
90°
42,9
57,1
71,4
80,0
85,7
100,0
114,3
GD 120
0°
64,3
85,7
107,1
120,0
128,6
150,0
171,4
50°
32,1
42,9
53,6
60,0
64,3
75,0
85,7
90°
48,2
64,3
80,4
90,0
96,4
112,5
128,6
GD 180
0°
96,4
128,4
160,7
180,0
192,9
225,0
257,1
50°
48,2
64,3
80,4
90,0
96,4
112,5
128,6
90°
72,3
96,4
120,5
135,0
144,6
168,8
192,9
GD 240
0°
128,6
171,4
214,3
240,0
257,1
300,0
342,9
50°
64,3
85,7
107,1
120,0
128,6
150,0
171,4
90°
96,4
128,6
160,7
180,0
192,9
225,0
257,1
GD 360
0°
192,9
257,1
321,4
360,0
385,7
450,0
514,3
50°
96,4
128,6
160,7
180,0
192,9
225,0
257,1
90°
144,6
192,9
241,1
270,0
289,3
337,5
385,7
GD 480
0°
257,1
342,9
428,6
480,0
514,3
600,0
685,7
50°
128,6
171,4
214,3
240,0
257,1
300,0
342,9
90°
192,9
257,1
321,4
360,0
385,7
450,0
514,3
GD 720
0°
385,7
514,3
642,9
720,0
771,4
900,0
1028,6
50°
192,9
257,1
321,4
360,0
385,7
450,0
514,3
90°
289,3
385,7
482,1
540,0
578,6
675,0
771,4
GD 960
0°
514,3
685,7
857,1
960,0
1028,6
1200,0
1371,4
50°
257,1
342,9
428,6
480,0
514,3
600,0
685,7
90°
385,7
514,3
642,9
720,0
771,4
900,0
1028,6
GD 1440
0°
771,4
1028,6
1285,7
1440,0
1542,9
1800,0
2057,1
50°
385,7
514,3
642,9
720,0
771,4
900,0
1028,6
90°
578,6
771,4
964,3
1080,0
1157,1
1350,0
1542,9
GD 1920
0°
1028,6
1371,4
1714,3
1920,0
2057,1
2400,0
2742,9
50°
514,3
685,7
857,1
960,0
1028,6
1200,0
1371,4
90°
771,4
1028,6
1285,7
1440,0
1542,9
1800,0
2057,1
GD 2880
0°
1542,9
2057,1
2571,4
2880,0
3085,7
3600,0
4114,3
50°
771,4
1028,6
1285,7
1440,0
1542,9
1800,0
2057,1
90°
1157,1
1542,9
1928,6
2160,0
2314,3
2700,0
3085,7
GD 3840
0°
2057,1
2742,9
3428,6
3840,0
4114,3
4800,0
5485,7
50°
1028,6
1371,4
1714,3
1920,0
2057,1
2400,0
2742,9
90°
1542,9
2057,1
2571,4
2880,0
3085,7
3600,0
4114,3
GD 5760
0°
3085,7
4114,3
5142,9
5760,0
6171,4
7200,0
8228,6
50°
1542,9
2057,1
2571,4
2880,0
3085,7
3600,0
4114,3
90°
2314,3
3085,7
3857,1
4320,0
4628,6
5400,0
6171,4
GD 8000
0°
4285,7
5714,3
7142,9
8000,0
8571,4
10000,0
---
50°
2142,9
2857,1
3571,4
4000,0
4285,7
5000,0
---
90°
3214,3
4285,7
5357,1
6000,0
6428,6
7500,0
---

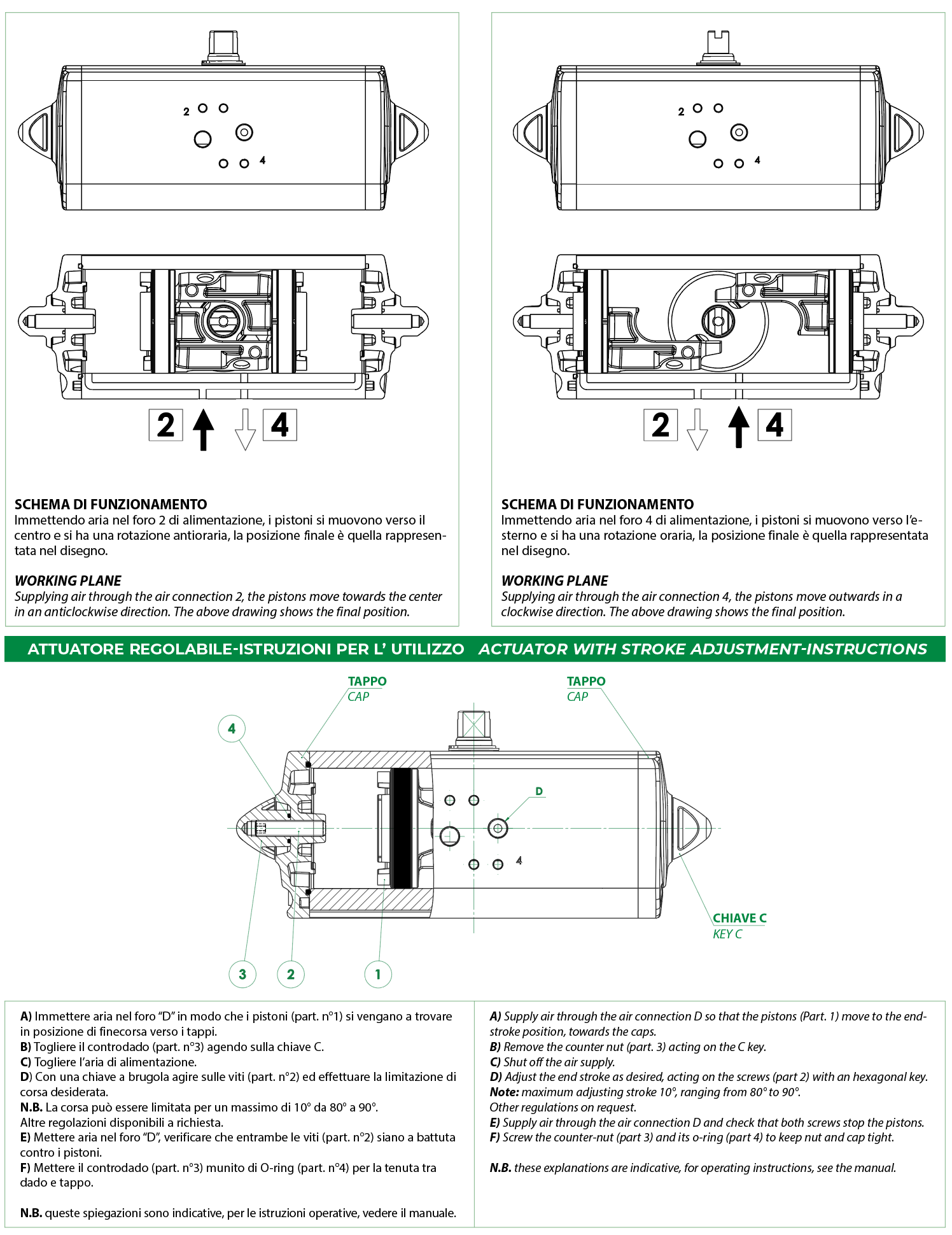

SCHÉMA DE FONCTIONNEMENT ACTIONNEUR PNEUMATIQUE “ GD”
Dessins de gauche = vanne en position ouverte Dessins de droite = vanne en position fermée
Schéma de raccordement d'air typique La porte 2 est en relation avec les chambres latérales du cylindre: en fournissant de l'air sous pression dans la porte 2, l'arbre de transmission de l'actionneur à double effet standard tourne dans le sens inverse des aiguilles d'une montre pour s'ouvrir. La porte 4 est quant à elle raccordée à la chambre intermédiaire; lorsqu'elle est alimentée, l'arbre tourne dans le sens des aiguilles d'une montre pour se fermer. La commande à distance de l'actionneur doit être effectuée en connectant directement l'électrovanne à l'interface standard de l'actionneur VDE / VDI 3845 NAMUR, ou au moyen de tuyaux vissés sur les portes marquées des numéros 2 et 4 (connectés à une armoire électrique séparée). Conformément à la norme internationale ISO 5599-2, la position, l'emplacement, l'orientation et la forme des connexions des portes d'air de l’actionneur sont clairement identifiés et commercialisés marqués des numéros 2 et 4.
