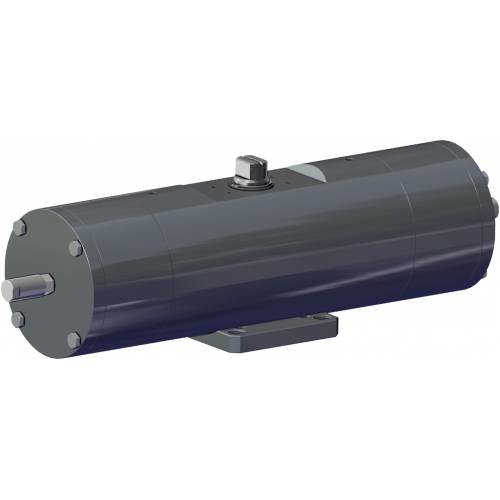

Actionneur pneumatique simple effet GS acier au carbone A105

Catégorie Actionneurs acier au carbone A105

IMPRIMER PAGE

TÉLÉCHARGER CATALOGUE CARBON STEEL ACTUATORS

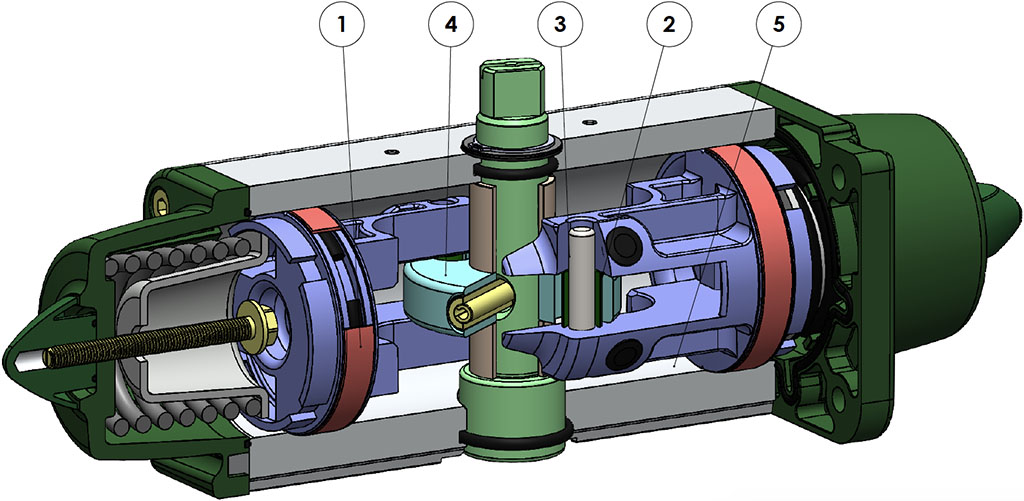

Actionneur pneumatique simple effet GS acier au carbone A105 - avantages -

1. Bandes d'étanchéité et de glissement autolubrifiantes sous tension
Frottement réduit entre le piston et le vérin
Évite que la garniture ne se colle au vérin, même après de longues périodes d’immobilisation

2. Fentes, douilles et goupilles en acier avec une dureté supérieure à 50 HRC
Plus grande résistance aux forces à l’intérieur de l'actionneur

3. Frottement de roulement entre la fente et le piston
Réduction du frottement

4. Bielle-manivelle avec frottement de roulement (transformation du mouvement linéaire en mouvement de rotation par piston et arbre sans engrenages).
Moins de frottement entre le piston et l'arbre, ce qui réduit l'usure des pièces
Moment de torsion accru en phase d’ouverture et fermeture
Encombrement réduit par rapport aux actionneurs à pignon et crémaillère, donc moins d'espace requis
Moins de poids par rapport aux actionneurs à pignon et crémaillère (-30 % Kg/Nm), ce qui entraîne des économies sur la construction de la structure de l'installation
Réduction de la consommation d'air par rapport aux actionneurs à pignon et crémaillère (-40 % air cm³/Nm double effet et -20 % air cm³/Nm simple effet) avec une charge de travail réduite du compresseur en conséquence ou possibilité d'utiliser un compresseur de dimensions réduites

5. Vérin laminé
Usure moindre des bandes sous tension grâce à la faible rugosité de la surface

6.Stainless steel shaft
Higher corrosion resistance

Plan de pose pour électrovannes NAMUR intégré par le GD15
Ne nécessite aucune embase supplémentaire

Processus de production entièrement réalisé chez ACTUATECH
Contrôle maximum dans toutes les phases de d’usinage

Certificat ATEX
Permet son installation en présence d'un milieu potentiellement explosif

Certifié jusqu'à SIL 3
Niveau élevé garanti de sécurité fonctionnelle

CARACTÉRISTIQUES TECHNIQUES
Couple compris entre 360 Nm et 960 Nm
Bride de raccordement: EN ISO 5211; F10 - F12 - F14 - F16
Conforme à la norme EN 15714-3
Angle de rotation: 92° (-1°, +91°)
Moment de torsion: le moment de torsion de rappel dépend uniquement de l'action du ressort, indépendamment de la pression d'alimentation
Il existe 4 réglages de ressort différents disponibles; voir tableau actionneurs pneumatiques GS catalogue général

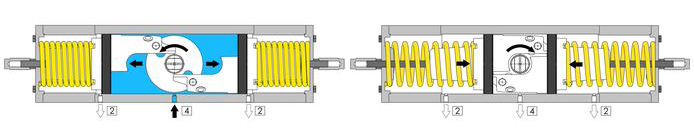

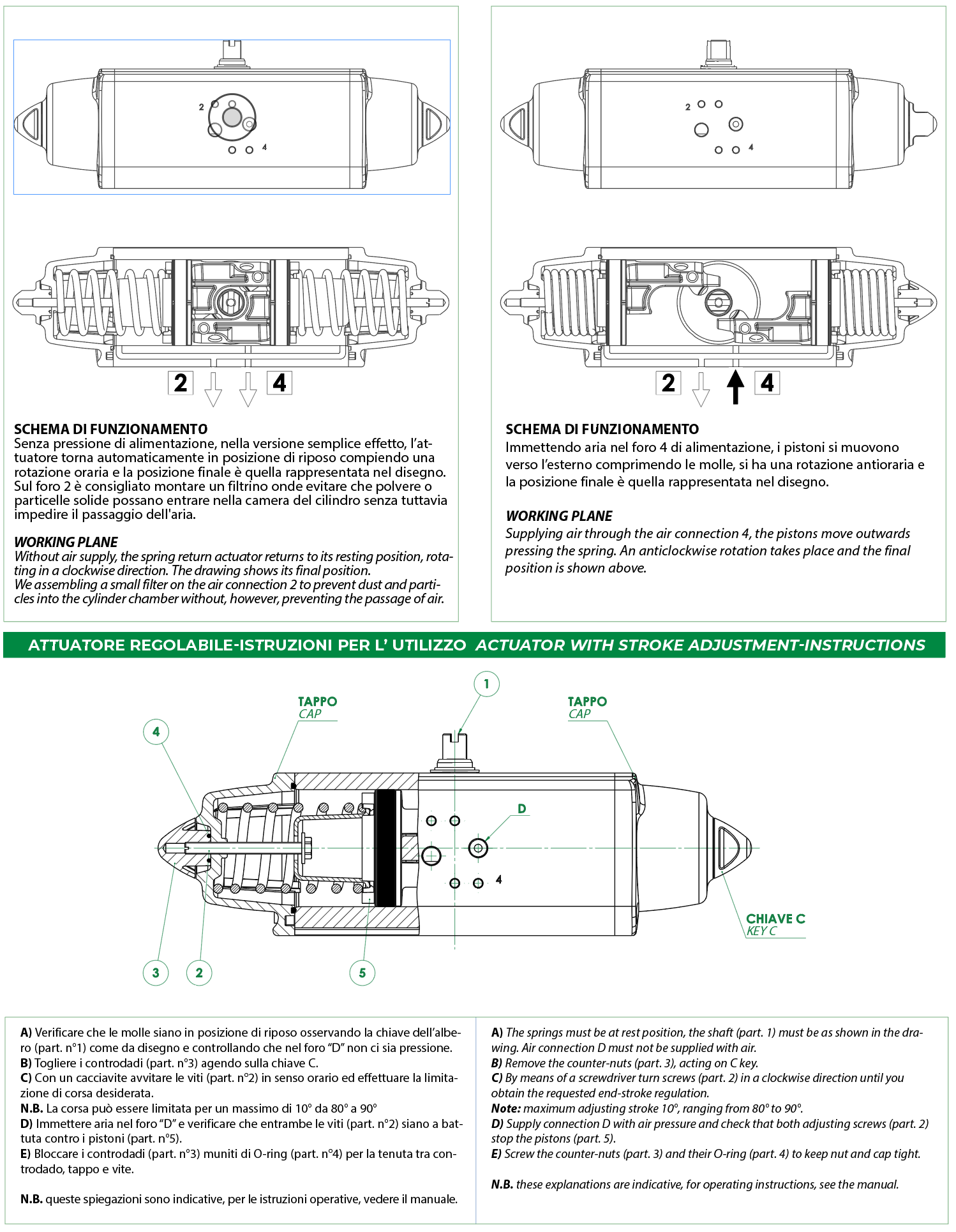

La fermeture automatique au moyen des ressorts s’effectue dans le sens des aiguilles d'une montre
Le code pour les actionneurs GS version standard indique la dimension du ressort (6 = 5,6 bar) suivie du couple de démarrage en Nm à une pression de 5,6 bar.
Actionneurs avec peinture époxy
Version ATEX conformément à la directive 2014/34/UE

CONDITIONS DE FONCTIONNEMENT
Température: de -20°C à +80°C
Pression nominale: 5,6 bar; maximum de fonctionnement 8,4 bar
Fluide d'alimentation: air comprimé filtré sec pas nécessairement lubrifié.
En cas de lubrification, utilisez une huile non détergente, compatible avec NBR.

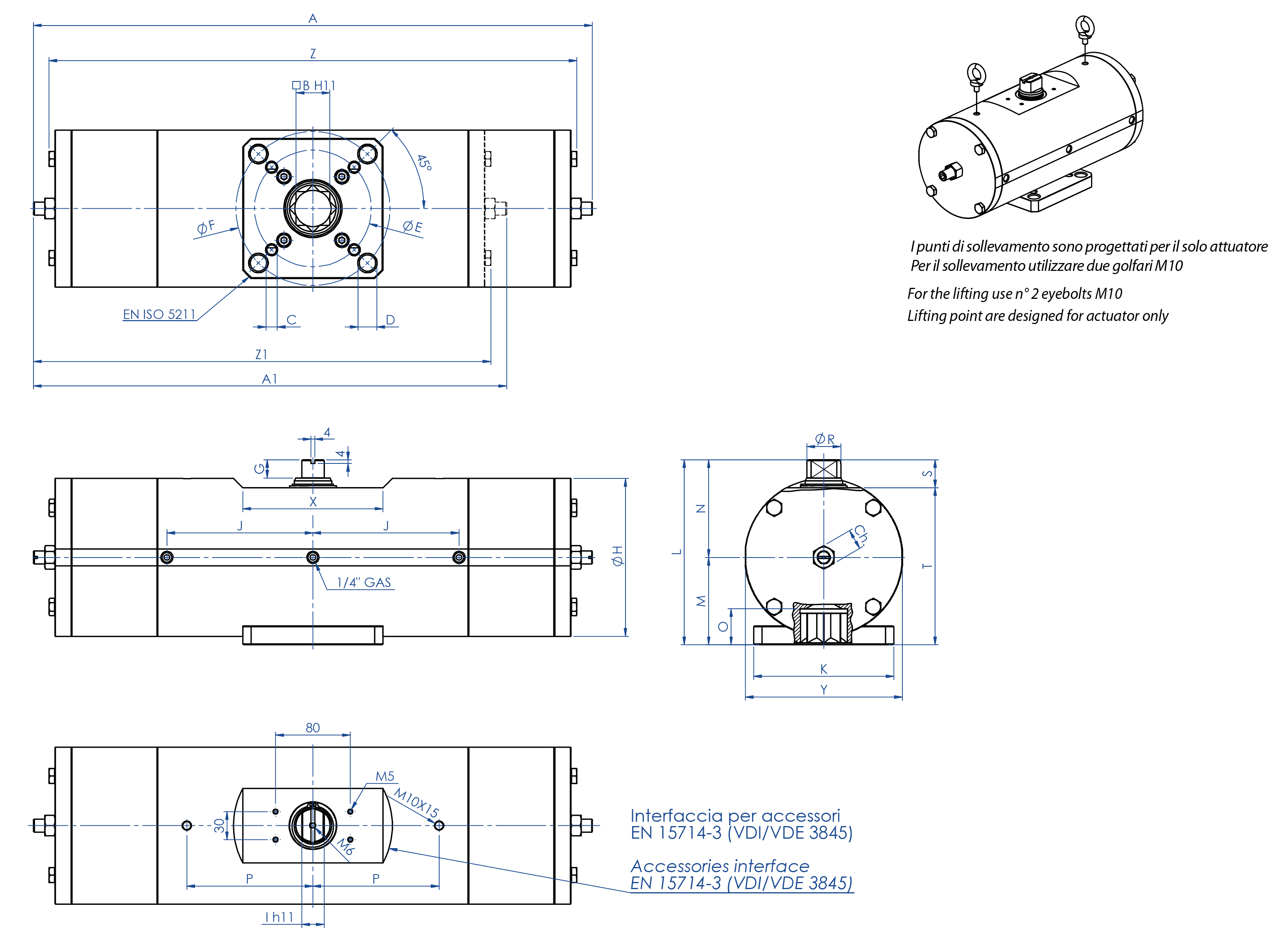

Actionneur pneumatique simple effet GS acier au carbone A105 - dimensions -

FICHE TECHNIQUE
Code	GSC0360416S	GSC0480416S	GSC0720424S	GSC0720416S	GSC0960416S
Garnitures de rechange	KGGSS223	KGGSS224	KGGSS225	KGGSS225	KGGSS226
Mesure	GS0360 F10/F12	GS0480 F12/F16	GS0720 F12	GS0720 F14	GS0960 F12/F16
A	565,5	598	736,8	736,8	769,6
A1 (2,8 Bar)	483,5	506	630,8	630,8	645
B	27	36	36	36	46
C x profondeur	M10x11,5	M12x20	M12x18	M16x18	M12x23
D x profondeur	M12x11,5	M20x20	-	-	M20x23
ØE	102	125	125	140	125
ØF	125	165	-	-	165
G	19,5	19,5	19,5	19,5	18,5
ØH	156	169	188	188	211
I	22	24	27	27	32
J	138,5	156,3	179,5	179,5	192
K	115	150	130	130	150
L	178	198	216	216	237,7
M	78,5	93,5	101,5	101,5	114,7
N	99,5	104,5	114,5	114,5	123
O	29,5	38,5	38,5	38,5	48,5
P	116	135	160	160	160
ØR	31,8	36,5	41	41	46
S	30	30	30	30	30
T	148	168	186	186	207,7
X	150	150	150	150	150
Y	155	168	187	187	209
Z	525,8	565	685	685	718,4
Z1 (2,8 Bar)	435,8	473	559,4	559,4	593,8
Ch	22	22	24	24	24
Ch1 (2,8 Bar)	24	24	30	30	30
Poids (Kg)	45,5	60	82,5	82,5	112
Poids (2,8 Bar) (Kg)	37,5	51	77	77	96
Air (dm³/cycle) (l/cycle)	2	2,7	4,3	4,3	5,6

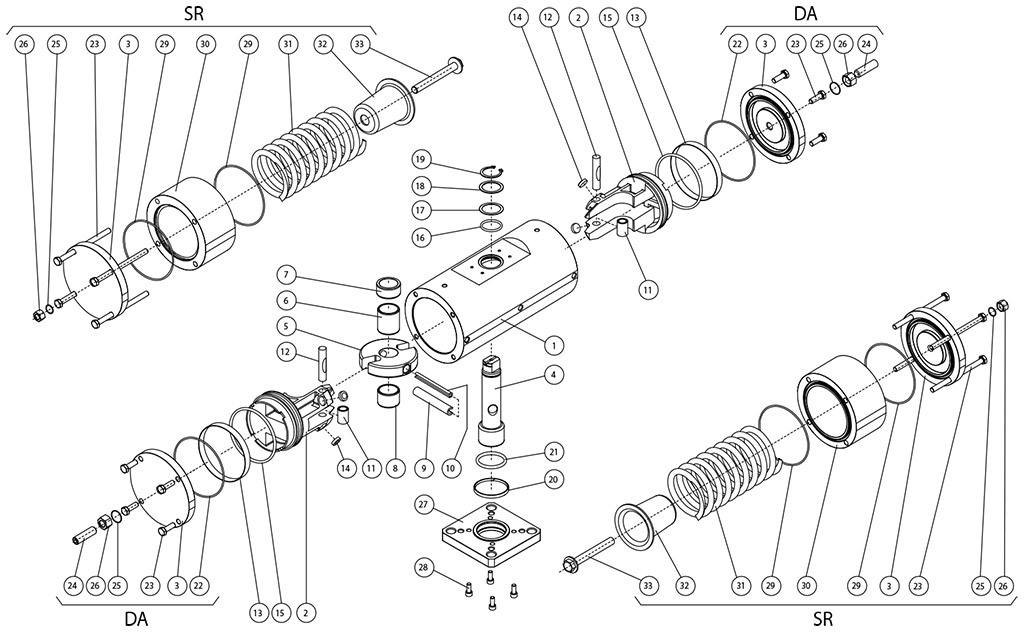

COMPOSANTS ACTIONNEUR PNEUMATIQUE DOUBLE ET SIMPLE EFFET A105 À PARTIR D’UNE BARRE

Actionneur pneumatique simple effet GS acier au carbone A105 - matériaux - COMPOSANTS ACTIONNEUR PNEUMATIQUE DOUBLE ET SIMPLE EFFET A105 À PARTIR D’UNE BARRE

COMPOSANTS ACTIONNEUR PNEUMATIQUE DOUBLE ET SIMPLE EFFET A105 À PARTIR D’UNE BARRE
Pos	Désignation	Q.té	Matériaux
1	Vérin	1	Acier
2	Piston	2	Alliage d'aluminium
3	Bouchon	2	Acier
4	Arbre	1	Acier inoxydable
5	Bielle-manivelle	1	Alliage d'acier
6	Douille de guidage/support	1	Résine acétal
7	Bague de support sup.	1	Résine acétal
8	Douille de guidage	1	Résine acétal
9	Goupille élastique externe	1	Alliage d'acier
10	Goupille élastique interne	1	Alliage d'acier
11	Douille acier	2	Alliage d'acier
12	Axe	2	Alliage d'acier
13*	Bague d'étanchéité	2	Polyuréthane
14*	Disque de support	4	P.T.F.E. carbo-graphite filled
15*	Joint torique piston	2	Caoutchouc nitrile
16	Joint torique arbre sup.	1	FKM
17	Bague de support ext.	1	Résine acétal
18	Rondelle de calage	1	Acier inoxydable
19	Seeger	1	Acier inoxydable
20	Bande supp. inf.	1	P.T.F.E. carbo-graphite filled
21	Joint torique arbre inf.	1	FKM
22*	Joint torique bouchon	2	Nitrilic rubber
23	Vis	8	Acier inoxydable
24	Vis sans tête de réglage	2	Acier inoxydable
25	Joint torique réglage	2	Caoutchouc nitrile
26	Contre-écrou	2	Acier inoxydable
27	Bride de fixation	1	Acier
28	Vis	4	Acier inoxydable
29*	Joint torique bouchon	4	Nitrilic rubber
30	Vérin espaceur	2	Acier
31	Ressort	2	Alliage d'acier
32	Cuvette ressort	2	Alliage d'aluminium
33	Vis de précontrainte ressort	2	Acier inoxydable
* Détails du kit des pièces de rechange
